超聲波流量計作為天然氣計量領域的常用計量器具，其計量的準確性直接關系著管輸企業的經濟效益。從超聲波流量計工作原理和現場應用環境、條件出發，對其影響因素進行了分類研究，并確定了主要因素，根據影響因素的特點分析探討了改 善其計量性能相應的對策，以保證超聲波流量計的計量準確性，使超聲波流量計在現場得到更好的應用。

天然氣長輸管道具有運行壓力高、輸氣量大、 輸送距離長的特點，在天然氣貿易交接方面對流量 計的準確性要求較高。氣體超聲波流量計具有量 程比寬、壓力損失小、無可動部件、適用于大口徑管 道等特點，較好地滿足了天然氣長輸管道的計量需 求，在中國天然氣長輸管道領域得到了廣泛應用。 超聲波流量計量系統與其他計量儀表一樣，在實際 的生產應用中會受到各種因素的干擾，因而影響儀 表計量的準確性。

1.超聲波流量計工作原理

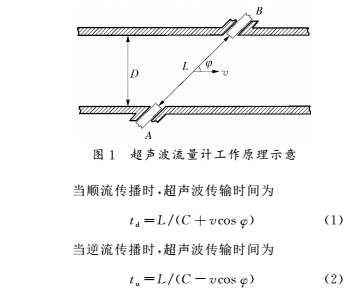

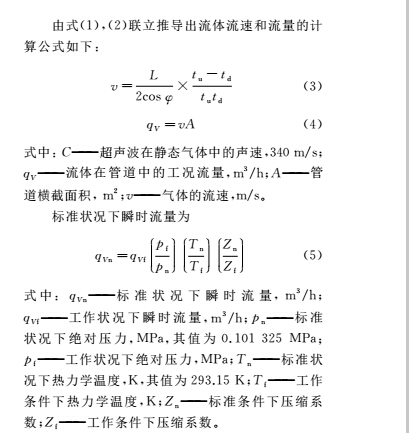

超聲波流量計為獨立測量設備，由多個位于管 線內壁的超聲傳感器組成。傳感器由緊固機械裝 置插入管道中，超聲脈沖被2個傳感器交替地發射 和接收。由于超聲波在逆流和順流情況下的傳輸 時間L和h不同，通過時差法可以計算得到流體 流速，工作原理如圖1所示。超聲波流量計還可以 配置成雙向計量模式，精度不變。

2.天然氣超聲波計量系統的組成

氣體超聲波流量計量系統一般由壓力變送器、 溫度變送器、超聲波流量計、氣體組分分析儀以及 流量計算機等五部分組成。壓力、溫度變送器采集 實時的壓力、溫度信號，超聲波流量計本體是整個 計量系統的核心部分，通過測量計算天然氣的流速進而得到天然氣的工況流量，氣體組分分析儀通過 分析氣體的組分以確定天然氣的壓縮因子，流量計 算機將采集到的壓力、溫度、工況流量、氣體組分信 息進行運算分析，得到標準狀況下的氣體流量，并 保存相應的流量歷史數據。

3.影響超聲波流量計量準確性的主要因素

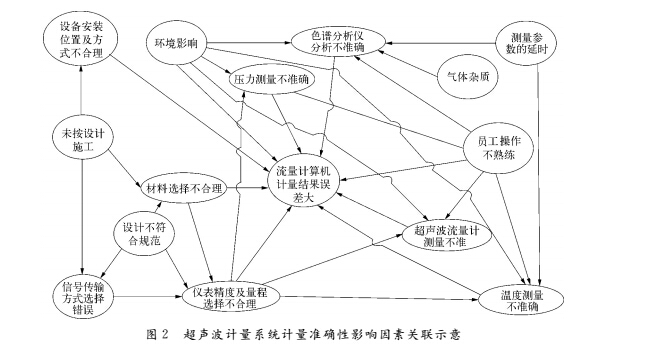

超聲波流量計量系統計量的準確性既與超聲 波流量計本體有關，也和壓力、溫度測量儀表、色譜分析儀以及流量計算機等設備的可靠性有直接關 系。此外，在員工操作、環境影響、設計選型、設備 安裝等方面也會一定程度影響超聲波流量計量的 準確性，其影響因素復雜多樣。超聲波計量系統計 量準確性影響因素關聯關系如圖2所示。

在實際生產應用中，對超聲波流量計量準確性 造成較大影響的主要是噪音、天然氣雜質、氣體組 分分析以及壓力、溫度測量這四個方面。

3.1噪音

天然氣輸氣站場中由于氣流速度快，彎頭、閥 門等各類阻流管件的存在，會產生一定的噪聲，在 計量裝置設計和安裝的時候已經充分考慮。但是 現場因為工況條件的變化，如流量、壓力和溫度等， 壓縮機不同功率下的噪聲震動等不能預見的各類 因素產生的噪聲仍然使超聲波流量計在現場使用 過程中受到噪聲的影響。超聲波流量計對降壓元 件產生的噪聲尤其敏感，甚至有些低噪聲閥門比調 壓閥對超聲波流量計產生的影響還要大，這是因為 采用了低噪聲技術的閥門將噪音頻率調整至人耳 聽力不敏感的高頻范圍（20 kHz)以上，該頻率范 圍怡好與超聲波流量計超聲頻率重合，對超聲波流 量計造成較大影響。

3.2天然氣雜質

天然氣流過超聲波流量計時，水、硫化鐵粉末 等雜質逐漸堆積在流量計表體管道內或超聲波探 頭上，都會影響超聲波流量計的準確度，附著在超 聲波探頭表面的雜質縮短了超聲波在管道內的傳 輸時間，影響了超聲波探頭的敏感性，同時由于雜 質的附著，計量撬的上游直管段表面粗糙度變化或 整流板堵塞引起氣體流態發生變化，從而影響流量 計的準確度和穩定性。實驗研究表明：

臟污可對 某些流量計流量輸出帶來0.3%或更大的偏差。

3.3氣體組分

根據超聲波流量計量系統工況流量與標況流 量的轉換公式可知，在天然氣貿易計量中需要利用 壓縮因子將天然氣的工況流量轉換為標況流量，而 工況下的壓縮因子則需利用氣體分析設備，如色譜 分析儀等分析結果計算獲得。氣體組分檢測是否 準確及時，直接影響著超聲波計量系統的計量準確 性。在實際生產中，部分場站的氣體分析設備未接 入流量計算機，失去了氣體分析設備的主要作用， 同時在未配備氣體分析設備的場站也存在著氣體 組分更新不及時現象，在多氣源的計量站，影響更 為明顯。實驗研究發現：由于輸氣干線組分變化 造成超聲流量計的標準參比條件下體積流量偏差 ***高可達0.6%。

3.4壓力和溫度的測量

根據超聲波流量計工作原理可知，壓力溫度測 量是否準確直接關系著標況流量的運算是否準確。 在現實應用中，雖然壓力變送器可在其銘牌標明的 工作溫度范圍內正常工作，但室外裸露環境中的壓 力測量值與進行了防曬保護的壓力變送器測量值 的差值可高達18?20kPa。溫度變送器在現場應 用中也會出現保護套管中存在金屬雜質、沙子等現 象，使測溫元件不能及時與天然氣達到熱平衡，導 致實測溫度值偏低，計量結果偏大。因此，保證壓 力和溫度測量儀表的準確、可靠是確保超聲波流量 計計量系統的準確度非常重要的方面。

4.解決措施與對策

4.1保證工藝安裝符合相應技術要求

對于未建場站，應充分考慮流量計前后直管段 長度，評估調壓閥產生的噪聲對流量計的影響，謹 慎選用“無噪”閥門和消聲器。對于已建場站，因流 量變化導致調壓閥噪音變化的可考慮利用調壓閥 前后的節流截止閥分級調壓，降低噪音頻率，或者 改變噪音傳播通道，利用調壓計量間的匯管、彎頭 等增加噪音損耗。條件允許時，可進行工藝改造， 在流量計前加裝流量調整器，將調壓閥調整至流量 計后，以消除噪音影響。

4.2加強超聲波流量計的檢測與維護

超聲波流量計具有自診斷功能，目前絕大部分 超聲波流量計均配備有專業的診斷軟件，可對流量 計的聲速、流速、信噪比、采樣率、增益值等關鍵參 數進行監控分析?，F(xiàn)場技術人員可利用專業診斷 軟件定期對流量計進行運行分析，判斷流量計工作 狀態是否良好，掌握換能器臟污情況，制定換能器 清洗周期，如流量計內部腐蝕嚴重，應及時重新進 行檢定。

4.3及時更新氣體組分

在多氣源場站或者輸氣量較大的場站建議配 備色譜分析儀等氣體分析設備，并將分析數據實時 傳入流量計算機，以保證流量計算機所測組分為管 道內天然氣的實時數據，同時要加強色譜分析儀的 維護，定期利用標氣對在線色譜儀進行標定。對于 未配備氣體分析設備的場站要根據離之***近場站 的組分分析數據及時進行更新，以***大程度保證其 壓縮因子計算的準確性。

4.4保證壓力和溫度測量的準確性

在超聲波流量計使用過程中，應對壓力和溫 度測量值進行現場核查?？墒褂脡毫Α囟茸兯?器的手操器核查流量計算機內的壓力、溫度變送 器示值誤差是否符合精度等級的要求，當發現不 滿足時應及時更換或者及時送檢和校準。同時， 對于壓力變送器可設置遮陽棚，防止溫度變化對 其零位的影響，對于溫度變送器應定期添加導熱 油，檢查保護套管內是否有無雜質，防止溫度傳 輸?shù)倪t滯。

5.結束語

隨著天然氣工業的迅速發展，超聲波流量計在 天然氣流量計量領域的應用將會變得越來越廣泛， 影響其計量準確性的因素將會隨著超聲波流量計 在不同條件下的應用變得越來越復雜多樣，這就需 要現場使用維護人員深入分析現場流量計的運行 工況，不斷積累現場應用經驗，科學制定相應對策， 只有這樣才會進一步提高超聲波流量計的計量準 確性。
