1、引 言：
  傳統差壓式流量計雖然具有結構簡單、價格低廉、實驗數據豐富、實現標準化等優點，但是只有在符合標準要求的技術條件下，才能準確地測量流量。在工程實際應用中，很多工況條件無法滿足測量要求，例如雷諾數低于標準中的雷諾數范圍、測量介質復雜等。在這些情況下，非標準差壓式流量計就顯示出它的優越性，目前具有代表性非標準差壓式流量計主要是錐形流量計和多孔孔板流量計。錐形流量計具有自清潔、自整流、量程范圍寬、精度高、壓損低、前后直管段短等有優點而被廣泛應用，并且國際標準化組織( ISO) 正在制定代號為 ISO 5167-5 的錐形流量計國際標準。2004年，美國馬歇爾航空飛行中心發明了多孔孔板流量計，該流量計不但具有錐形流量計的優點，而且結構簡單、安全性高，在國際上引起關注，在中國廣泛應用。

2、尾流流場對流量計性能影響：
2． 1、流量測量原理：
  多孔孔板流量計的簡化結構如圖 1 所示，即在封閉的管道內同軸安裝多孔孔板，來流方向如圖中箭頭所示，采用法蘭方式取壓。

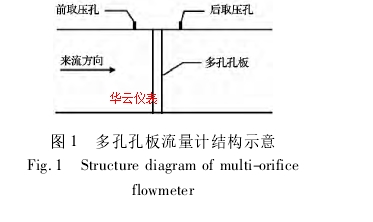

圖 1 多孔孔板流量計結構示意
  如同其他類型的差壓式流量計，多孔孔板流量計的工作原理同樣基于能量守恒定律和質量守恒定律，即遵守以下事實規律: 流體流經節流件時將被加速，流體動能增加，在流體被加速處，其靜壓力會降低一個相對應的值，不可壓縮流體的體積流量計算公式為:

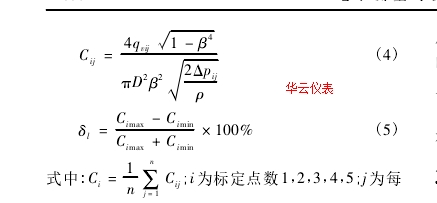

不可壓縮流體的體積流量計算公式

2． 2、計量性能與尾流流場的關系：

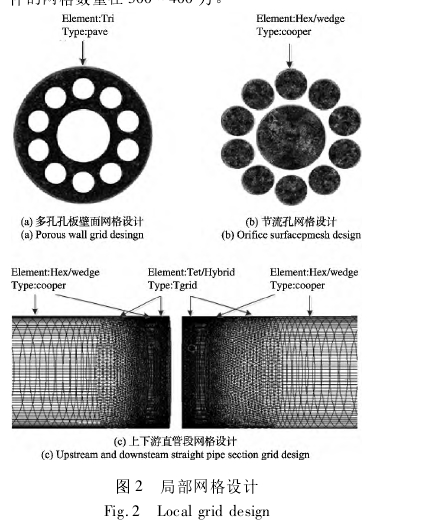

4、節流孔倒角對多孔孔板尾流流場的影響：

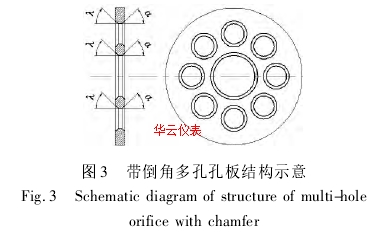

圖 3 帶倒角多孔孔板結構示意

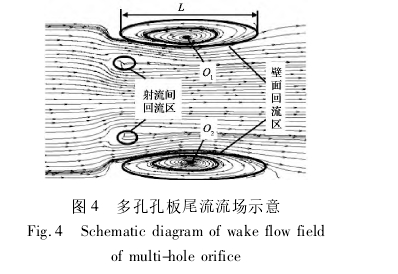

圖 4 多孔孔板尾流流場示意

4． 2、無倒角的多孔孔板流量計的回流區特征：
  圖 5 為前倒角 λ 與后倒角 α 均為 0°的多孔孔板在入口雷諾數 3． 5 × 104≤Ｒe≤5． 3 × 105的范圍內的尾流流場的流線圖，無倒角多孔孔板流場中的回流區特征如表 1 所示。

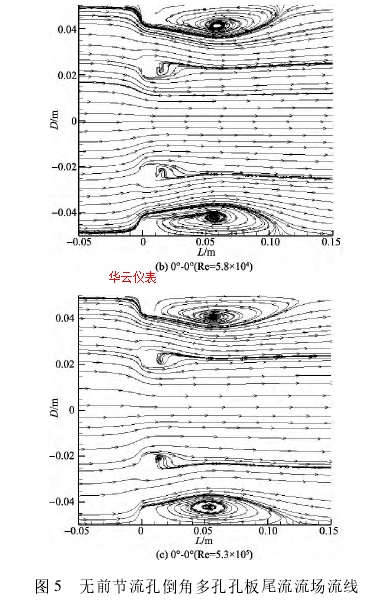

圖 5 無前節流孔倒角多孔孔板尾流流場流線

  從表 1 中可以看出壁面回流區中漩渦結構、渦心位置均與管道入口雷諾數 Ｒe 相關。該多孔板的實流實驗結果為: 3． 5 × 104≤Ｒe≤5． 3 × 105，線性度 δl= 1 ． 8 % ; 5 ． 8 × 104≤ Ｒe≤5． 3 × 105，線性度 δl= 0 ． 72 % 。 由 此可以得出，壁面回流區中漩渦隨管道入口雷諾數的增加而達到穩定狀態，進入穩定狀態的入口雷諾數下限為 Ｒemin。當 Ｒe ＜ Ｒemin，壁面回流區中渦心位置不固定，甚至有多個回流渦存在，漩渦之間的相互運動、破裂及合并等過程較為復雜，對壁面回流區的流場擾動較大，從而使該區域的靜壓波動強烈，計量性能降低; 當 Ｒe≥Ｒemin，壁面回流區中漩渦為再附著渦并且渦心位置與 Ｒe 無關，多孔孔板流量計的計量精度提高。

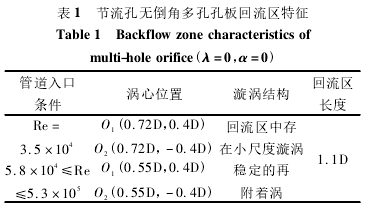

表 1 節流孔無倒角多孔孔板回流區特征

4． 3、節流孔前倒角對多孔孔板流量計回流區的影響：

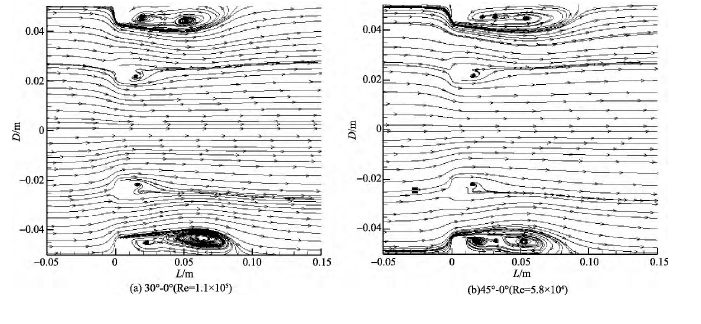

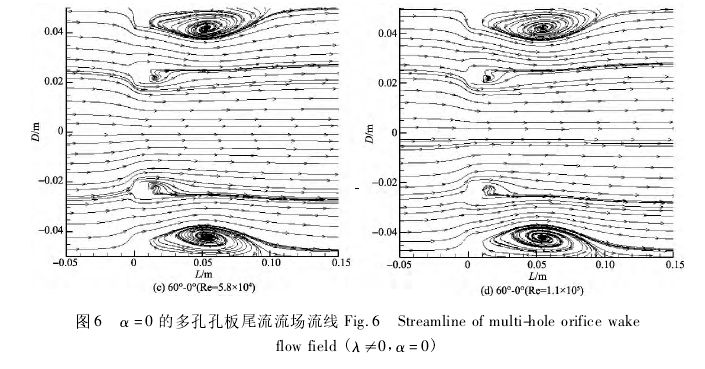

  圖 6 為節流孔后倒角 α = 0°，節流孔前倒角 λ取 30°、45°、60°的多孔孔板在相應入口雷諾數條件下的尾流場的流線圖，回流區的主要特征如表 2所示。

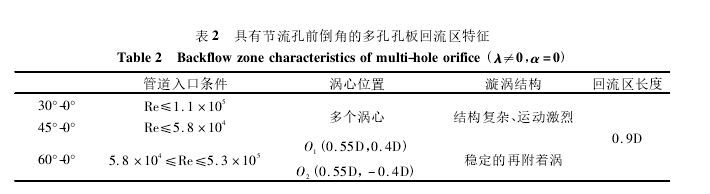

表 2 具有節流孔前倒角的多孔孔板回流區特征

  從表2 中可以得到規律: 節流孔前倒角30° ≤ λ≤ 60°時，進入穩定狀態的入口雷諾數下限 Ｒemin隨著 λ 的增大而降低，λ 為 60°和 0°的多孔孔板具有相同的 Ｒemin; λ 在 30° ～ 60°范圍內變化時對壁面回流區長度無明顯影響，回流區長度為 0． 9D，但相對于無倒角的多孔孔板，回流區長度明顯縮短。因此，在入口雷諾數 5． 8 ×104≤ Ｒe ≤ 5． 3 × 105范圍內，30°≤λ ＜60°的多孔孔板流量計量精度較差，λ≥60°與λ = 0°的多孔孔板計量精度接近，壓力損失減小。從上述規律得出: 前倒角 λ 是降低壓力損失的關鍵因素，但不能提高計量精度。

4． 4、節流孔后倒角對多孔孔板流量計回流區影響：

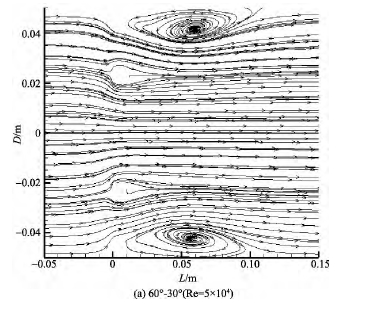

  圖 7 為節流孔前倒角為 60°，后倒角分別為30°、45° 和 60° 的多孔孔板在 Ｒemin( 流場進入穩定狀態的雷諾數下限) 條件下的尾流流場流線圖。從圖中可以看出: 回流區長度相等，均為 0． 9D; 后倒角對 Ｒemin有明顯的影響，影響程度與后倒角 α的角度相關，多孔孔板 60°-30°的 Ｒemin為 5 × 104，多孔孔板 60°-45°和 60°-60°的 Ｒemin均為 3． 5 × 104。由此可知，節流孔后倒角對多孔孔板尾流流場進入穩定狀態的 Ｒemin影響明顯，當 45° ≤ α ≤ 60°時，Ｒemin顯著降低，從而拓展量程范圍; 壁面回流區長度與后孔倒角變化不相關，因此節流孔后倒角對壓力損失無影響。

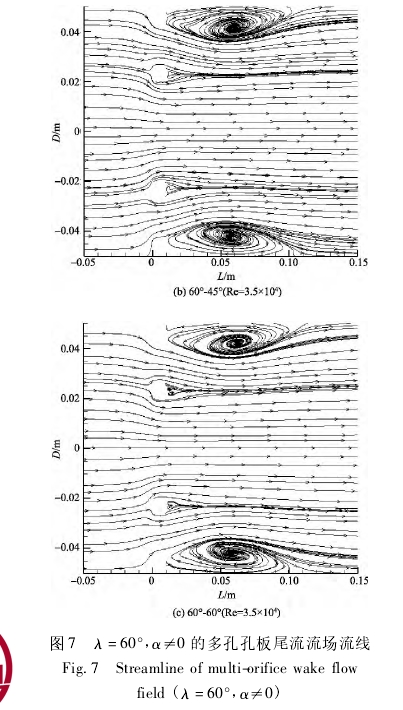

圖 7 λ = 60°，α≠0 的多孔孔板尾流流場流線Fig． 7 Streamline of multi-orifice wake flowfield ( λ = 60°，α≠0)

  從上述數值模擬結果可以看出，在管道入口雷諾數 3． 5 × 104≤ Ｒe ≤ 5． 3 × 105的范圍內，節流孔前倒角 λ = 60°、后倒角 α = 60°或 45°的多孔孔板上下側壁面回流區中的漩渦為渦心位置固定的再附著渦，并且回流區長度明顯縮短。因此，λ = 60°、45° ≤ α ≤ 60°的多孔孔板流量計在較寬的量程范圍內具有較高的計量精度和較小壓力損失。

5、實流實驗：

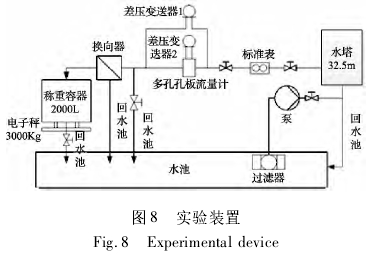

  為了驗證數值模擬所得到的結論，本研究在如圖 8 所示實驗裝置上對節流比為 0． 55、0． 67、0． 75管徑為 100 mm 的多孔孔板進行實流實驗。該裝置采用水塔穩壓，流量穩定性為 0． 1% ，流量范圍為 5 L/h ～ 800 m3/ h，不確定度為 0． 05% 。本文采用稱重法對實驗樣機的流出系數及壓力損失進行測量。差壓變送器 1 用來測量多孔孔板上游 1D 與下游 6D 之間的壓差，即壓力損失，差壓變送器 2 用來測量介質經過多孔孔板后產生的靜壓差 Δp，取壓方式為法蘭取壓。

圖 8 實驗裝置

  表 3 為 β =0． 67 的多孔孔板流量計實流實驗結果，表中 δl1和 δl2分別為15∶ 1 和10∶ 1 量程范圍內的流出系數線性度。從表中可以看出，當節流孔前倒角 λ 為30°和45°時，計量精度較差，流出系數線性度誤差 δl1≥3% ，δl2≥2． 8% ，節流孔后倒角 α 值的改變對計量精度無影響。當 λ 為0°和60°時，α 為0°和30°的多孔孔板流出系數線性度誤差 δl1≥1． 5% ，δl2≤0． 8% ; α 為 60°和 45°的多孔孔板流出系數線性度誤差 δl1≤0． 8% ，δl2≤0． 5% 。從上述分析可知，當30° ≤ λ ≤ 45°時，計量精度較差，量程范圍較窄; 當λ 為 0°和 60°、α≤30°時，在 10∶ 1 量程范圍內，計量精度較高; 當 λ 為 0°和 60°、45°≤α≤60°時，在15∶ 1量程范圍內，計量精度較高。

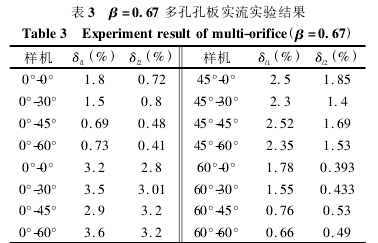

表 3 β =0． 67 多孔孔板實流實驗結果
  表 4 和表 5 分別為 β = 0． 55 和 β = 0． 75 的多孔孔板流量計實驗結果，從實驗結果中可以得出與β = 0． 67 的多孔孔板相同的結論，進一步驗證了 λ為0° 和60°、45° ≤ α ≤60° 的多孔孔板具有較寬的量程范圍和計量精度。

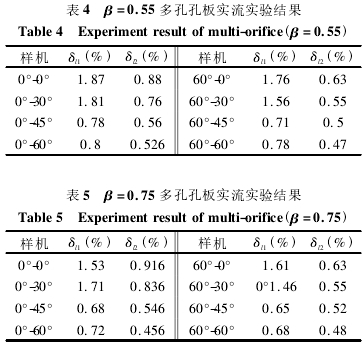

表 4 β = 0． 55 多孔孔板實流實驗結果 表 5 β = 0． 75 多孔孔板實流實驗結果

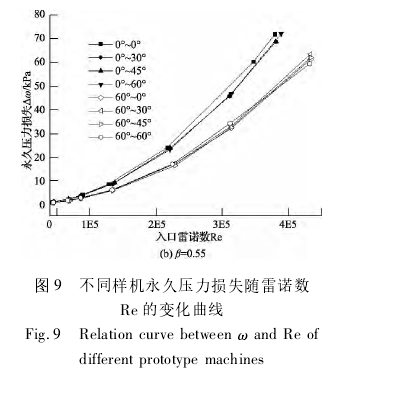

  圖 9 不同多孔孔板流量計壓力損失隨管道入口雷諾數的變化曲線，從圖中可以看出，壓力損失 Δω 隨入口雷諾數 Ｒe 的增大而增大，前倒角 λ 為 60°的多孔孔板流量計的壓力損失比 λ 為 0°的多孔孔板降低了 35% ，比相同節流比的標準孔板降低了 50% 以上，后倒角 α 對 Δω 無明顯影響。因此，λ 為 60°、45°≤ α ≤60°的多孔孔板在較大的量程范圍內具有較高的計量精度并且壓力損失較小，實驗結果與數值模擬的結論一致。

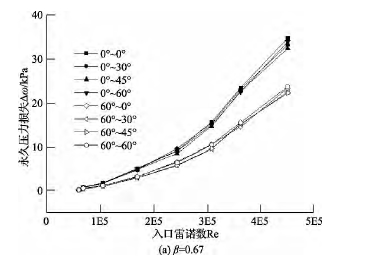

圖 9 不同樣機壓力損失隨雷諾數Ｒe 的變化曲線

6、結 論：

  從理論分析可知，多孔孔板流量計尾流流場中的漩渦直接影響多孔孔板流量計的計量性能。數值模擬得出多孔孔板節流孔前后倒角對計量性能的影響是不同的，具體的影響規律如下: 節流孔前倒角是影響壓力損失的關鍵因素，但無法提高計量精度; 節流孔后倒角對尾流流場具有調整作用，是提高計量精度，拓寬量程范圍的關鍵因素。從實流實驗結果可以看出，λ 為 60°、45°≤α≤60°的多孔孔板在 15∶ 1 的量程范圍內，流出系數線性度在 0． 8% 以 內，永 久 壓 力 損 失 是 標 準 孔 板 的50% ，計量性能與美國 A + Flow Te K 多孔孔板流量計接近。
