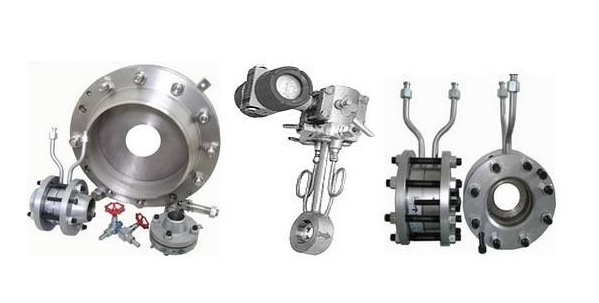

【摘要】由于歷史緣由和本身的特性，孔板流量計在當前天然氣計量中占領很大市場。同時，由于自動化技術在孔板流量計計量系統中的應用，使孔板流量計計量系統克制了傳統計量過程中人為誤差等不利要素，進一步進步了孔板流量計的計量度。

　　自然氣流量計量辦法我國自然氣計量通常以體積表示，法定單位是立方米。我國規則自然氣流量丈量的規范狀態是:壓力為0.101325MPa，溫度為23.15℃。自然氣流量計量辦法很多，可用的流量?jī)x表也很多，按工作原理大致分為:差壓式流量計、容積式流量計、速度式流量計3品種型。在計量規范方面，目前世界上多數國度計量規范逐漸向I S05167《用孔板丈量充溢圓管的流體的流量》靠攏，我國自然氣計量規范也修訂為SY/T6143－1996《自然氣流量的規范孔板計量辦法》。



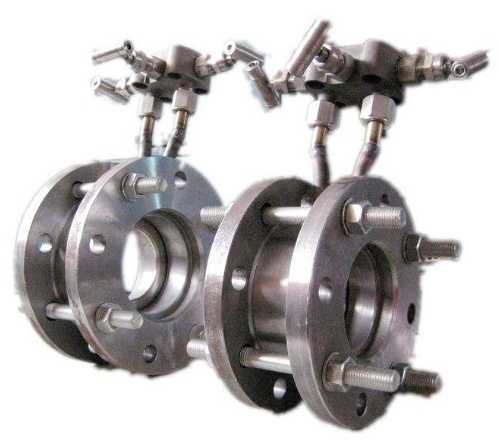

　　1、實現孔板流量計自動化計量的4種模式：



　　孔板流量計自動計量概況所謂自動計量，就是利用變送器實時檢測天然氣流量計量中所涉及到的溫度、壓力、壓差等參數，通過計算機中的流量計算軟件，實現整個流量測量環節中無人工參與的天然氣流量測量。隨著計量技術的發展和計算機運用的普及。實現孔板流量計自動化計量的方案較多，目前主要有以下4種模式。



　?。?）單變量變送器+流量計算機(或工控機)  利用單變量模擬變送器分別檢測溫度、壓力、差壓，并將檢測到的電信號轉換成規范的4－20M A模仿信號送人流量計算機(或工控機)的數據采集卡，經過A/D轉換成數字量，在流量計算機(或工控機)上經過流量計算軟件計算出自然氣瞬時流量、累積流量以及完成其他輔助功用。此方式屬傳統自動計量形式，缺陷為采集、傳輸為模仿信號，抗干擾才能較差，由于信號轉換等問題計量精度難以進步，而且硬件較復雜、中間環節較多、牢靠性較差?？蓴U(kuò)展為:單變質變送器+流量計算機+工控機，從而完成流量計算與顯現分開，進步系統的牢靠性和可視性。



　　（2）多變質變送器+流量計算機(或工控機)  應用1臺多變量智能變遞器同時檢測溫度、壓力、差壓等，采用現場總線制，經過數字信號傳輸，送入流量計算機(或工控機)數據采集卡后上經過流量計算軟件計算出自然氣瞬時流量、累積流量及完成其他功用。為增加系統的牢靠性和操作界面直觀化，這種方式也可擴展為:多變質變送器+流量計算機+工控機，即流量計算機中完成流量計算，工控機上完成顯現。



　　（3）多變量智能變送器+工控機此方式與形式2比擬，主要區別是變送器內固化了流量處置軟件，使得變送器能夠就地顯現瞬時丈量參數和計算瞬時流量，并經過數字信號傳輸，送入工控機顯現和完成其他輸助功用。所丈量的流量值必需在工控機上停止二次處置，以完成數據的累積和存儲功用。采用這種方式，系統構造進一步簡化，變送器可單校也可聯校，易于維護。但由于在工控機內完成流量的累積和存儲，牢靠性較差，易形成數據喪失。

　　2、自動計量準繩：



　　自動計量計劃選擇的準繩由于自然氣流量計量是一種間接的、多參數的、動態的、不可再現的丈量，自然氣的流量計量是流量丈量中的難點之一。因而，在選擇詳細計劃時，應著重思索系統的牢靠性、性和先進性。普通主要服從以下準繩。



　?。?）數據的平安性準繩指在非儀表毛病的狀況下，計量系統可以提供的計量數據，以完成對自然氣管網的有效監控，并保證數據的牢靠性，為企業信息系統完成企業管理、運營、指揮、諧和提供重要根據。計量是信息系統重要的數據源，一旦呈現問題，將給企業帶來不可估量的損失。因而，數據源請求、齊全、完好、牢靠。為此在選擇計劃時，首要問題就是思索計量數據的平安性。由于針對自然氣集輸企業分散、環境要素惡劣，要充沛思索計算機毛病、電力供給等實踐狀況，做好預案，防止由此而惹起的數據喪失。



　?。?）計量回路的獨立性準繩主要是為了保證在計量系統呈現問題時，盡量減少毛病的影響面，降低毛病的影響水平，從而維護企業的平安平穩運轉和經濟效益。



　　（3）運用操作的簡單、牢靠準繩由于自然氣集輸企業的站、場普通都比擬分散，專業人員相對較少。因而，在選擇、設計計劃時要充沛思索操作、維護的扼要性，做到簡單易用、高牢靠、低維護，從而確保計量系統的長期、穩定運轉。



　?。?）統籌開展的準繩隨同自然氣貿易的開展對自然氣計量的精度和計量方式的請求也越來越高。在選擇時要思索自然氣計量交接方式的可能改動和實時計量補償?shù)目赡?，如在線色譜剖析、實時補償、能量計量等。假如要在企業信息網絡的根底上，樹立以企業信息網絡為紐帶的站控系統，則應思索完成計量系統數據的遠程組態。



　　3、存在的問題：



　　存在的問題雖然孔板流量計自動計量系統的開展越來越完善，但由于設備、丈量?jī)x表自身的緣由和自動計量技術上的局限性，在進步計量的性和數據處置上，仍存在一些問題。



　?。?）節流安裝帶來的誤差首先，孔板流量計在流體較為潔凈、流經節流安裝前直管段比擬理想(遠大于10倍圓管直徑)、流體處于紊流狀態(雷諾數大于4000)時，其度可達0.75級。但由于氣質、計量直管段沒有到達請求，孔板產生誤差的要素有:孔板人口銳角損傷;液體及固體污物堆積在孔板外表，使孔板外表粗糙度改動，大大增加丈量誤差。



　?。?）現場變送器的誤差現場壓力、并壓變送器自身能到達的度是完成整個計量系統度的根底。因而，要保證差壓變送器、溫度傳感器、壓力傳感器的自身度為A級，即時停止檢定，保證其度。



　　4、結論：



　　依據實踐應用狀況，就進步計量度提出以下控制辦法及倡議。



　　（1）孔板節流裝里必需契合規范孔板節流安裝應依照規范裝置設計，依據孔板前阻力件方式配接足夠長度的直管段，普通應至少前30D。文23氣田在開發初期局部集氣站因設計緣由流量計直管段長度為前10D后5D，形成自然氣計量輸差到達±5%～±8%。剖析緣由后經技術改造，計量管段改為前30D后10D,使計量輸差降低到±1.5%。



　?。?）氣流中存在脈動流的改善措施在自然氣計量中由于各種緣由使自然氣脈動，能夠采取以下措施減小脈動流的影響。



　　1)在滿足計量才能的條件下，應選擇內徑較小的丈量管，使Δ p、β在比擬高的雷諾數下運轉。



　　2)采用短引壓管線，盡量減少引壓管線系統中的阻力件，并使上下游管段相等，以減少系統中產生諧振和壓力脈動振幅的增加。



　　3)采用自動清管系統或低處裝置分液器來降低管線中積液惹起的脈動。為使自然氣流量計量到達具有***佳的計量性能，應將自然氣中的水分徹底脫出。
