摘 要 在介紹 了孔板流量 計 的 歷 史狀況 和**新的 進展的 基礎 上 指 出,自從引 入徽機技 術 以后,孔板 流量計的 技術 水平得到 了提 高,表現在大幅 度提 高 了精 度和 引入 完 善的修正技術,使該 產品 的瀏 童范 圍擴 大到 1:0 1。文 中還 列舉 了設計 示例。
    差壓式流量計是目前應用***廣泛的流量?jī)x表，具有結構簡單，制造容易，安裝、使用和維修都很方便，可靠性高等優點:它有悠久的使用歷史和可靠的實驗數據，只要按照標準計算、加工制造，標準節流裝置無需進行實流標定，就能得到較高的測量精度。
    但是，由于節流裝置輸出的差壓信號，經開方后才與流量成正比關系以及流出系數受雷諾數等因素影響，使得流量范圍度的提高受到制約，因而擴大孔板流量計的范圍度就成了不少研究者的研究?jī)?nèi)容。

一、歷史狀況：
   在孔板流量計中，流量與自變量之間的關系可用下式表示:

      P1—節流裝置人口端流體密度    式(1)中，d和a都是確定值。在測量過程中，P}可能有變化，可以通過密度補償?shù)姆椒ㄟM(jìn)行地修正。如果C和。也是常數，則孔板的輸出信號差壓卻就能地代表流量‘。    差壓由差壓計測量，早期的差壓計是機械式(準確度一般可達1.5%)和氣動式(準確度一般為1% ),精度都不高。而且因?yàn)椴顗盒盘?hào)的平方根才與流量成正比關系。以精度為1.0%的差壓計進行分析，在流量為30% F5時，差壓值只為差壓上限的9%，按GB/T2624一習3中不確定度估算方法可知，該測量點差壓測量的不確定度為流量側量值的士3.7%，即

式中—精度等級顯然，信號小于30%時，不確定度更大，不宜使用。    實際上，式(1)中的C和:并非是常數，對于流體為氣體和蒸汽而言，C和。是隨著流量的不同而變化的，在下面的舉例中，列出了各個流量相對值所對應的C和。值。
    在傳統的孔板流量計中，要對C和。進行修正是困難的，為了減小C的影響，常常采用下面的措施:
   ①將差壓上限仰~盡可能取得大一些，從而使R小一些;
   ②縮小管徑，提高流速，從而使節流裝置在較高雷諾數條件下使用;
   ③限制流量計的使用下限(結合差壓計精度的約束條件，一般測量下限不低于2s% >，因?yàn)榱髁吭降停字Z數越小，c與常用流出系數c~的差異越大:在文獻中，由于c的在線修正難以實施，所以在設計節流裝置時設法將流量測量下限對應的c和C。之間的偏差規定為<0.5%一2一，這樣就產生了老版本節流
  裝置設計手冊中的m =.f（Reo)界限雷諾數圖至于:修正，修正公式早已趨于完善，但在機械式差壓計和其它模擬儀表中，要實施這種補償極其困難。

二、新的進展：
   1.差壓計精度得到大幅度提高    自從微機技術引人儀表后，孔板流量計的技術水平得到了新的提高:例如美國霍尼韋爾公司、日本山武一霍尼韋爾公司生產的SI3000智能差壓變送器，具有0.1級的精度，而且開平方后，仍然保持0. 1級的精度，因?yàn)殚_平方運算是由差壓變送器中的單片機完成的。按式(2)的計算方法，在流量為lOclc FS時，其差壓測量的不確定度為流量測量值的3.310，即

    2.引入完善的修正技術    (1)流出系數C的修正    為了保證lOC/eFS流量測量點的測量精度，還必須將流量公式中當作常數而實際上有一些變化的因素予以修正。標準GB/T 2624-93(流量測量節流裝置用孔板、噴嘴和文丘里管測量充滿圓管的流體流量》為流出系數C的修正提供了實用的方法。在下面的例子中，在整個流量測量范圍內選10個典型測量點qn，并計算出各點的雷諾數，查表得到各點的C值，然后用式(3)計算出各點的C修正系數凡:

式中Cn—各典型測量點流出系數      CO—流量計滿度流出系數然后，將兩組數據填人FC6000型智能流量演算器的菜單第55一74項，由計算機完成修正，對于9i一9 io之外的各點采用線性內插法得到凡0    (2)。的修正    。的修正在計算機中也是容易實現。在FC6000智能儀表中，根據ISO 5167規定，三種取壓方式的:計算采用式(4)::=1一(0. 41+0.353')。  (4)式中如—當前孔板輸出差壓P}  忙孔板入口端流體壓力(氣體)流體等墑指數由此計算結果并按式(5)得到流束膨脹系數的修正系數凡:

式中。d—設計狀態氣體流束膨脹系數    具體操作時，將R"JPY"Pi,k和。‘填入菜單，通過面板操作寫人FC6001〕的內存中，儀表每個采樣周期將采得的差壓信號(相對值)與如~相乘得到如，進而計算出:和長.并在副數據第09項中顯示出來二下面舉例中的長就是從FC600}0中調出的數據。    (3)密度P，的修正    在被測流體為氣體或蒸汽時，Pi的修正是極為重要的。在FC6000中，水蒸氣的密度是將密度表裝人內存，通過查表可以準確地得到Pi值，對于差壓式流量計，按下式進行密度修正:

式中KP—密度修正系數      Pd—設計狀態介質密度    (4)壓縮系數Z的修正    對于一般氣體來說，Z有時不為1，所以FC6000中引人了Z的修正。

三、流量測量總不確定度的討論：
    孔板流量計總不確定度，GB/T 2624-93采用下式估算:

    在本例中，    ①式(7中的項是流出系數引人的不確定度估算。由于c已進行雷諾數修正，所以按照GB/T2624-93規定，取                  灸/C=土0. 6}c    ②第二項為。不確定度影響估算，由于。已進行在線修正，故sE/:忽略不計。    ③第三項為管道內徑實際尺寸偏離設計值引人的不確定度估算，由于前后直管管道內壁經幢削加工，故管徑誤差影響忽略不計。    ④第六項是流體密度偏離設計值引人的不確定度估算。由于P;已進行在線補償，而且補償精度較高，故此項也可忽略不計:
    ⑤第四項是孔板開孔直徑尺寸偏離設計值引人的不確定度估算。根據有關標準，取兔/d= 10.07%，當月= 0. 5時，第四項為(0.15%    ⑥第五項是差壓變送器引人的不確定度估算。在10% F5測量點，按前面的計算得:

換算到引用誤差即為士0. 336% FS}    ⑦除了上述各項之外，還得考慮流量二次儀表的不確定度。根據上海寶科自動化儀表研究所說明書，F(xiàn)'C6000型智能流量演算器誤差限為土0. 2%巧，按均方差方法計算系統不確定度為:

顯然，這樣大的不確定度是可以接受的。

四、設計舉例：
1.已知條件被測流體名稱:飽和水蒸氣***大流量:qmm} = 1. 750 0娜S***小流量:qmrsmi = 0. 175 0娜S工作壓力:p, = 6. 906 6 x lOSPa工作溫度:t,二170工作狀態下被測流體相對濕度:t} = 0"/c當?shù)卮髿鈮?pa = 101. 33kPa20℃時管道內徑:D= 150mm管道材質:}Oa鋼差壓計差壓上限:卻~= 40kPa節流裝置的取壓方式:角接取壓管道材質的線膨脹系數:ap=12.3×10/孔板材質的線膨脹系數:ad二16 x 10-6/}2.求孔板開孔直徑d(1)工作狀態下管道內徑    D=Due[ 1+aD(ti一20)_      !150 x〔1+12. 3 x 10一“x (170一20)〕      =150. 28 ( mm )(2)工作狀態下水蒸氣的粘度:              p=14. 97 x 10一6(3)工作狀態下水蒸氣的密度:            P=4.123k歲m(4)工作狀態下水蒸氣的等嫡指數:

    3.求各典型測f點流出系數的修正系數凡和膨脹系數的修正系數凡(1)按式(8)計算各典型測量點雷諾數;
    (2)按式(11)中的a值和各典型測量點雷諾數，分別代人式(1o>，得到各點C，并按式(3)計算凡;    (3)將各典型測量點對應的差壓如分別代入式(4)得到各點。值，并按式(5)計算人。    以上計算結果列于表1.

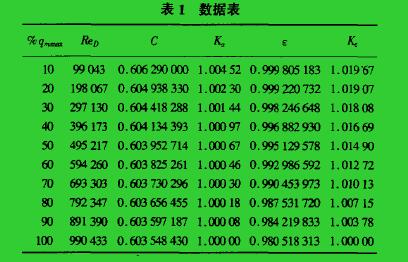

表1數據表

五、結束語：
   ①在孔板流量計中，由于差壓計精度的提高和智能流量?jī)x表對制約孔板流量計范圍度擴大的幾個因素的準確的修正，不僅能大幅度提高流量測量的準確度，而且能使范圍度擴大到10:10。
   ②C和。的實際修正系數表明，進行這兩項修正是必要的。如果不進行修正，流量為30 % FS時，示值將會產生一1.95%(讀數)的誤差。流量為10 % FS時，示值將會產生一2.4%(讀數)的誤差。
   ③用上述方法配置的孔板流量計20多套，在現場運行兩年多，穩定可靠，故障率很低，計量精度高，而且操作使用和維護都很方便，收到良好效果。
