摘要:本文介紹 WD615 柴油機空氣流量計的設計原理 、結構尺寸的確定及校驗方法 。

1、前言：
  柴油機所需的空氣流量同燃油消耗量一樣,是一個重要的測量參數 ,在測量內燃機所需空氣流量時, 像 WD615 這樣的增壓柴油機用標準孔板、標準噴嘴等節流裝置來測量空氣流量,管路系統會產生很大的壓力損失 ,影響增壓器的壓氣機效率 ,因此無法用這種方法進行測量 。雙紐線流量計前不需要安裝管道 ,并且進口部分的形狀適于空氣流束的運動, 具有流場均勻、流量系數大、流動阻力小、結構簡單、制造容易等優點 。所以我們?yōu)?WD615 柴油機設計了雙紐線空氣流量計。

2、設計原理：
2 .1、算式中所用符號說明：
  P0 —大氣壓力 , k Paρ0—大氣密度,kg m3P1 —雙紐線空氣流量計圓柱部分氣體壓力 ,k PaV1 —雙紐線空氣流量計圓柱部分理想流動流速,m sd1 —雙紐線空氣流量計圓柱部分內孔直徑 ,ma1 —雙紐線空氣流量計流量系數ε1 —雙紐線空氣流量計膨脹系數ΔP1—雙紐線空氣流量計壓差 ,mm H2Om1 —雙紐線空氣流量計縮口比ρ1—雙紐線空氣流量計圓柱部分空氣密度,kg m3K —空氣絕熱指數δ—紊流附面層厚度,mδk—紊流附面層位移厚度 ,mγ—使用流量計當時當?shù)乜諝膺\(yùn)動粘度 ,m2 sX —雙紐線空氣流量計進口曲面距測壓點的距離 ,mDg —雙紐線空氣流量計所接管道內孔直徑 , m。
2 .2、流量計算原理：
  雙紐線流量計結構如圖 1 所示 ,當空氣壓力以P0 進入流量計時 ,因進口部分是雙曲面形狀,完全適應氣體流束的形狀 ,因此不產生渦流損失,使流束的收縮達到完全的程度 。流束達到***小截面積即為出口部分的圓柱形截面積 。在距流量計進口相當距離的地方 ,其流速為零 ,氣體流束收縮到流量計出口直管段時, 流速達到***大 ,且在直管

圖 1 　雙紐線流量計結構

段流速是恒定的 ,此時的壓力由 P0下降到 P1, 其壓差為ΔP1 =P0 -P1則繞過雙紐線流量計的理論空氣量為

  在實際流動過程中, 空氣是有粘性的,流量計內流場分為兩部分 :即紊流附面層和附面層以外的部分 。根據附面層理論 , 對相同截面管道而言,實際流量比不考慮附面層時理想流量小, 相當理想流動的有效邊界縮小一個附面層位移厚度 δk ,由此可以得出氣體實際流量的公式 :

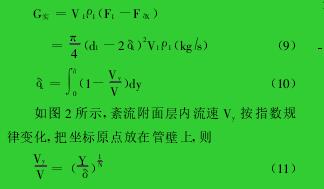

  G實 =V1ρ1(F1-FδX)　 =π4(d1 -2δk)2V1 ρ1(kg s) (9)δk=∫δ0(1 -VyV)dy (10)如圖 2 所示 ,紊流附面層內流速 Vy按指數規律變化,把坐標原點放在管壁上,則VyV=(Yδ)1N(11)N 是個變數 , 其數值決定于雷諾數 Re , 在105<Re <107范圍內, 取N =7 比較適宜, 因?yàn)閃D615 柴油機所用流量計的Re =V1 d1γ=2 .06 ×106,故取N =7VyV=(Yδ)17 (12)把(12)代入(10)式:δk=∫δ0(1 -VyV)dy=∫δ0[ (1 -VyV)17 ] dy =18δ (13)δ為附面層厚度,它等于VyV=0 .99時的Y值 ,按紊流附面層理論 :δ=0 .37 ×(γV1 X)15Xδk =18×0 .37 ×(γV1 X)15X (m)在一定溫度下, 空氣運動粘度一定 ,管道同一截面上的附面層位移厚度是一個確定的值。從而可求實際流量 :G實 =π4(d1-2δk)2V1ρ1(kg s) (14)

2 .3、流量系數的確定：
  按流量系數的定義, 即實際空氣流量 G實與理論空氣流量 G理 的比值 。由(7)、(14)式可以得出:a1 =G 實G 理=(d1 -2δk)2d12對WD615 流量計 d1 =0 .074m ,20 ℃時δk=0 .00016 (m)代入上式 a1=(d1-2δk)2d12=0 .991對雙紐線流量計而言 ,管道內雷諾數、縮口比是流量系數的函數, a1 =F(Re ,m)。由于空氣的流動來自于周圍大氣, 周圍空間很大 ,故認為縮口比m =0 , 因此 , 流量系數 a1與m 無關 ,只取決于雷諾數Re 的大小,即a1 =f(Re)。用實驗的方法得出其界限雷諾數 Rek ≥ 5 .5 ×104, 當實際雷諾數Re ≥5 .5 ×104時 ,流量系數 a1 為常數 。因WD615雙紐流量計的雷諾數 Re =2 .06 ×106, 大于5 .5 ×104,故流量系數為常數 a1=0 .991 。
2 .4、膨脹系數ε1的確定：

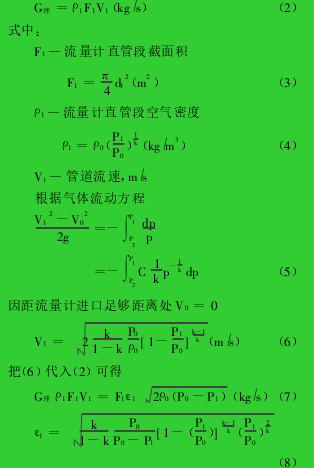

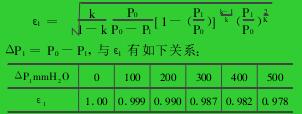

  ε1 是考慮到氣體壓力降低會使氣體密度減小,引起流量減小而引入的修正系數 。由(8)式可知:

2 .5、WD615 柴油機雙紐流量計的流量計算公式：
  G實 =a1G理 =a1F1ε12gρ0(P0-P1)　　 =0 .01886ε1ρ0ΔP1(kg s
3、雙紐線流量計結構尺寸設計：
  雙紐流量計加工時按雙紐曲線方程γ2=a2cos2θ　　γ=α cos2θ并滿足ad1=0 .6 ～ 0 .8取 a =0 .7d1,θ=0°～ 45°,θmax=45°如圖 3 所示 ,外導流型線取 0 ～ 20°。

3 .1、按已知條件估算流量計壓差：
  已知 :實驗 管道 d = 0 .074m , 常用 流量G實 =0 .379(kg s), 大 氣 狀 況 t = 20 ℃,P0 =101.33k Pa , 大氣密度 ρ0 =1 .205kg m3, 空氣運動粘度γ=14 .9 ×10-6m2 s ,取ε1=0 .99 。根據以上已知條件 , 可以估算出流量計壓差ΔP1 :ΔP1=G2實(0 .01886ε1)2ρ0=334(mm H2O)通常控制流量計水柱壓差高度在 0 .1 ～ 1m之間 ,水柱過低流量誤差大,水柱過高時流量損失大。通過以上計算可以看出壓差 ΔP1比較適宜,不需要再做調整。

3 .2、結構尺寸的確定：
  根據流量壓差的估算 , 取流量計直管段內徑與增壓器壓氣機徑口直徑相等 ,d1=dg=74mm,在圖 3 中 a 的大小直接影響到流量計的尺寸, 選a =0 .7d1 =74 ×0 .7 =51 .8mm , 在 0°～ 45°范圍內,γ=α cos2θ(0 ≤θ≤45°),以不同的θ值代入線性方程可做出雙紐線的型線 。L1 =0 .25d1=18 .5(mm)L2 =a cos30°cos30°=0 .806a=41 .44(mm)L =L1+L2+d1=143 .94(mm)D0 =d1 +2a cos30°sin60°=199(mm)通常取測壓孔 Υ2 , 流道表面要光滑, 材料為鍛鋁比較好。

4、雙紐線流量計的校驗：
4 .1、標定系統：
  由圖 4 校檢系統可以看出, 讓雙紐流量計與標準孔板流量計進行串聯抽風 , 為了盡量克服空氣流動阻力損失,保證空氣穩定流動,在雙紐流量計之后加了穩壓箱。閥門 7 控制抽風量的大小 ,兩種流量計壓差分別由“U” 形管中的水柱高度測出。我們應用的標準空板流量計孔板內徑 Υ51 .7 ,經計量校驗流量系數 a =0 .75 。雙紐線流量計的校驗數據見表 1 。標準孔板流量計算公式為 :G2 =13600×0 .0125a2ε2d22ΔP2ρ=0 .005753ε2 ΔP2ρ(kg s)式中 :ρ— 孔板流量計前的空氣密度ρ=0 .034T0(P0 -P2)kg m3Δp2— 孔板流量計前后壓差 ,mm H2Oε2— 膨脹系數, 由實驗曲線查得T0 — 大氣溫度 , KP2 — 孔板前壓降 , mm H2O雙紐流量計算公式:G1 =0 .01886ε1 ΔP1 ρ0 (kg s)用校驗裝置測量全部數據得到校驗曲線, 如圖5 所示 。由校驗曲線可知雙紐流量計的準確度不大于 ±3 %, 符合 GB1105 .3 —87 內燃機工架性能試驗方法的技術要求, 該標準要求準確度不大于 ±5 %。

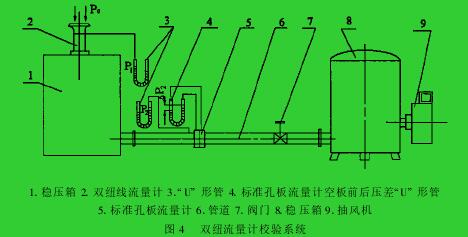

圖 4 　雙紐流量計校驗系統

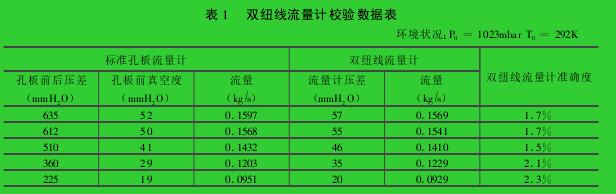

表 1 　雙紐線流量計校驗數據表環境狀況:P0=1023mbar T0=292K

圖 5　雙紐流量計校驗曲線
5、結論：
  對增壓柴油機來說 , 用雙紐線流量計進行空氣量的測量具有壓力損失小, 結構簡單 , 便于安裝,計算方便 , 并可用于增壓器的平臺試驗等優點,所以雙紐線流量計廣泛應用于增壓柴油機及增壓器的平臺試驗中 。我們?yōu)?WD615 柴油機設計的雙紐流量計進行了校驗 ,其準確度符合標準。
