隨著社會的不斷進步, 經濟的不斷繁榮, 工業自動化水平的不斷發展, 對現場儀表維護處理的技術水平提出了更高的要求。國內外的石油化工行業都是根據不同的測量原理和方法進行液位計的選擇。目前我國石油化工行業液位計的應用***廣泛的是雷達液位計和伺服液位計。本文將針對雷達液位計進行詳細的敘述和常見問題的分析和預防。

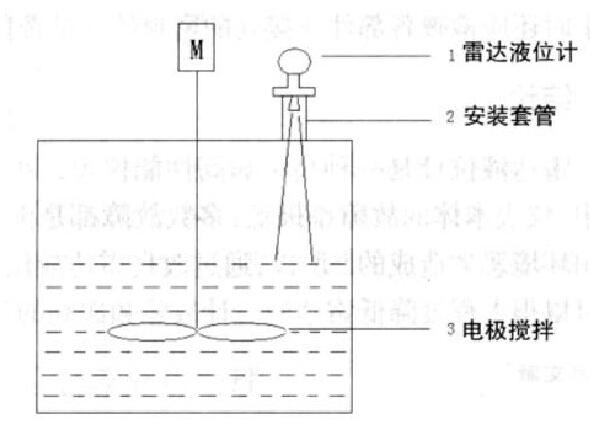

雷達液位計的基本工作原理就是發射、反射和接收。雷達傳感器的天線是以波束的形式發射電磁波信號, 發射波在被測物體上的表面進行反射, 反射回的信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和的測量。見圖1.

即使工況比較復雜的情況下, 存在虛假回波, 用***新的微處理技術和調試軟件也可以準確地分析出物位的回波。智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量, 適用于溫度、壓力變化大;有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法, 并可在工業頻率波段范圍內正常工作。波束能量較低, 可安裝于各種金屬、非金屬容器或管道內, 對人體及環境均無傷害。

雷達液位計因為其測量范圍大、測量精度高、測量死區小、耐高溫的優點被化工行業廣泛應用。雷達液位計可以測量液體、固體介質, 比如:原油、漿料、原煤、粉煤、揮發性液體等。這一特性正好適用于石油化工行業的特點。雷達液位計可以在真空中測量所有介質常數>1.8的介質, 測量范圍可達35 m。石油罐區的罐桶都是不一樣大小, 雷達液位計可以適合于石油化工行業的所有罐桶形狀及大小的要求。它不受噪聲、蒸汽、粉塵、真空等工況影響;不受介質密度和溫度的變化, 過程壓力可達40 bar, 介質溫度可達300℃。在石油罐區密封的環境內, 可以達到準確的測量要求, 同時, 安全性也比較高。

雷達液位計***大的特點就是在惡劣的條件下功效顯著。無論被測量的是有毒物質還是腐蝕性的介質, 還是固體、液體, 任何形狀的任何種類它都可以準確測量。由于電磁波的特性, 不受周圍環境的影響, 雷達液位計不受溫度、壓力和氣體的影響, 可以快速準確地測量不同介質的液位。因為微波信號可以穿透任何物質, 幾乎不受干擾, 并且與測量介質不會產生直接的接觸。雷達液位計微波的發射功率很小, 不會對人的身體產生危害。

雷達液位計是根據微波在發射、反射、接收這一過程中的時間行程或頻率差來測量的, 因此, 儀表理想的使用條件是微波不受任何干擾地到達被測介質液面, 但應用中這種要求難以滿足。工業槽罐中的下料口、蒸汽加熱盤管、攪拌葉片、溫度元件、固定鋼梁等都會產生干擾回波。

故障表現為實際液位和測量值的變化趨勢一致, 但數值不相等。這是一種常見的、較單純又容易消除的故障。采用傳統的繩測法測量真實的上空距離, 如果實測值與儀表顯示上空距離相一致, 證明儀表本身品質沒有問題。由雷達液位計的工作原理可知, 實際液位由空罐距離E減去測量參考點到介質表面的距離D求得, 因而空罐高度必須準確無誤才能保證測量準確可靠, 所以, 在標定前必須實地測量, 以取得***真實的數據。如果儀表接入計算機系統, 還應檢查儀表滿量程參數和計算機組態數據是否一致。

故障表現為液位變化而測量值恒為常數, 當儲罐排空或?qū)M時儀表保持一個明顯的假料位, 也或者表現為槽罐內物料將滿時顯示彈回一個低值。造成這類故障的通常是以下原因:①天線結疤。厚而濕的結疤會對微波產生強烈的反射, 使儀表測量值保持一個恒定的高液位值。②物料排空時天線或附近的凝聚物產生干擾回波。③物料排空時, 槽罐內固定組件引起強烈回波。

針對上述情況應采取以下方法進行解決:①仔細清理天線和天線附近的附著物。②激活并合理地設置“窗口抑制”距離。“窗口抑制”也被稱為“近現場抑制”, 此功能用以消除安裝法蘭焊縫、天線或其附近掛料對測量的影響, 是優化測量的一種有效手段。它通過設定近現場抑制距離, 儀表將此范圍內的回波注冊為干擾回波不進行測量。③“固定組件回波抑制”。雷達液位計除了由軟件智能濾除干擾回波外, 還可以通過注冊干擾波的方法進行固定組件回波抵制。④槽內物料將滿時儀表顯示一個比較低的料位, 是由于液面升高槽內多重回波增加, 程序處理時將一束時間行程較長的回波錯誤地識別為測量回波, 從而計算出較大的上空距離。針對這種情況, 應修改近現場抑制距離, 以消除多重回波的影響。

在槽內由于攪拌介質表面劇烈起伏, 或是因為下料使得槽內臨時性干擾回波增強, 從而測量值波動。除了改善應用參數 (激活浮點平均曲線算法) , 激活近現場抑制, 增大輸出阻尼外, 還應檢查儀表的安裝位置, 或是考慮安裝更大規格的天線。

根據平時積攢的經驗, 如果是卡件供電的兩線制儀表, 還應檢查DCS模擬量輸入卡件是否有足夠的帶負載能力。沉降160槽雷達液位計曾出現被測液面平穩但測量值劇烈波動的故障, 在進行全面檢查后確定是DCS系統的AI卡帶負載能力不夠。將儀表由卡件通道供電改為外供電方式, 測量信號經隔離器送入卡件, 儀表故障消失。

故障表現為儀表出現“失波”錯誤或死機。在對低介電常數液體進行測量時, 因為液體的反射能力弱, 經常會出現失波的現象, 但在氧化鋁行業不存在液體反射能力弱的問題, 因此失波多是由于漩渦、湍動的液面、稠而厚的泡沫使得雷達波擴散或被吸收, 因而回波微弱甚至沒有回波。對待這種情況, 應根據容器內工藝特性設定***優的應用參數。

采取以上措施沒有明顯效果的話, 應改換安裝位置或更大尺寸的天線, 以增強回波強度。使用導波管或旁通管是解決失波現象頻繁的有效方法, 但安裝工作量大, 而且不適于易結疤料漿。

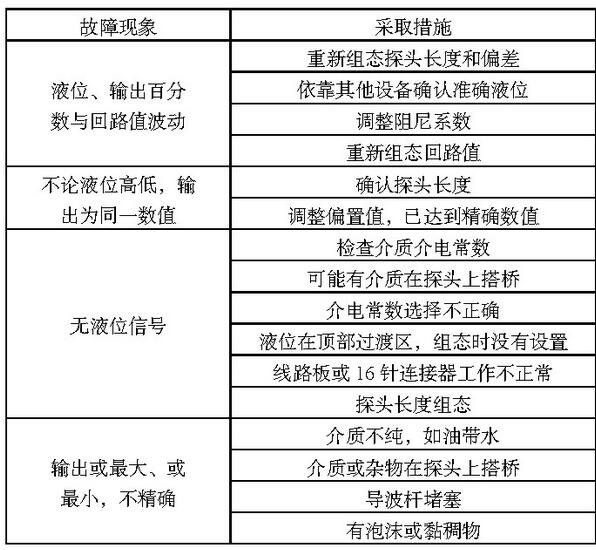

雷達液位計常見故障及解決方法, 具體見表1.

大型石油化工行業的液位測量選用了雷達液位計進行測量。這種測量方法滿足了石油化工行業對精度性、重復性、穩定性的測量需求。雷達液位計是目前各類液位測量儀表中適用范圍***廣、測量***、維護***方便的一種。隨著價格的降低, 性價比的提高, 應用將會越來越廣泛, 在液位測量中發揮越來越重要的作用。

雷達液位計在石油化工行業中的使用中會遇到很多日常問題, 對此, 要及時發現和解決, 防止在以后的工作中出現狀況。更何況石油化工行業也是屬于高危行業, 日常工作的細致對安全工作是有幫助的。
