今天給大家說的這款高溫磁翻板液位計，它在各種行業被使用，比如在電力、供熱以及供氣行業，滿足了我們很多企業的需求，今天我們重點來說一下它的優點以及作用，之所以會滿足一些行業電力、供熱以及供氣的要求，主要是因為它采用了獨特的散熱方式，可以有效的控制儀表的工作溫度，同時還會避免一些磁性的元件因為高溫的原因被退磁，所以說這種散熱方式獨特也是它的一個優點，同時它的測量溫度也是可以達到非常高，可達450℃。
高溫磁翻板液位計第二個優點就是它在使用的時候也是非常簡便，我們企業在購買它使用時候，它可以清晰的指示液位的高度，當顯示的時候也是非常直觀且醒目的，這里要華云儀表的這種設備，因為他們家的設備可以非常準確的測量數據，有一些不好的這種產品，測量的時候會出現數據不準確的原因，會影響很多方面，華云的這種就是避免了這樣的問題，大家購買這種設備要首先考慮到他們。
江蘇華云儀表廠生產的高溫高壓磁翻板液位計是我公司為拓寬UHZ系列磁翻板液位計的使用范圍，更廣泛地滿足電力、供熱、供氣等行業的要求，采用獨特的散熱方式，有效地控制了介儀表的工作溫度，避免了磁性元件在高溫條件下退磁,確保儀表工作可靠，可測量高溫450℃，高壓25MPa，在國內同行業中處于地位。
該液位計適用于高溫高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。
用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。
高溫高壓磁翻板液位計的技術參數
測量范圍：200…….～15000㎜（超過6000mm的或運輸條件不允許超過長度的液位計可采購分段制造）
顯示精度：±10mm；
工作壓力：6.3、10.0、16.0、25.0MPa；
介質溫度：-20℃～450℃；
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
介質粘度：≤0.4Pa·S；
過程連接：DN20/25 PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。
接液材質：316SS、316L等等
（按介質化學性質及使用溫度壓力選擇）；
浮子材質：316SS、316L、鈦等。
高溫高壓磁翻板液位計的訂貨選項表
|
液位計
類型
|
就地顯示 輸出4-20mA 上、下限報警（開關形式： 常開或常閉、保持型、防爆型）
輸出4-20mA及上、下限報警 HART協議 RS485總線
|
|
工作溫度
|
-20~450℃℃(按客戶要求)
|
|
測量范圍
|
L= ㎜（按客戶要求：200…….～15000㎜）
|
|
測量介質
|
（按客戶要求）
|
|
介質密度
|
g/cm3（按客戶提供：≥.0.5g/cm3）
|
|
設計壓力
|
≤6.3Mpa ≤10.0Mpa ≤25Mpa 其它Mpa
|
|
實際壓力
|
≤6.3Mpa ≤10.0Mpa ≤25Mpa 其它Mpa
|
|
過程連接
|
DN20 PN1.0 DN25 PN1.0 其它:DNPN(按客戶要求)
|
|
其它要求
|
防爆(隔爆型) 其它
|
一、概述
側裝磁性翻板液位計，是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品?？捎糜诟鞣N塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、先進性、實用性。
該液位計***顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計廣泛用于：石油、化工、冶金、制藥、食品、電力等各種生產過程中的液位測量與控制。
二、側裝磁性翻板液位計原理與結構
1、工作原理：
?、糯判砸何挥嬈涔ぷ髟硎歉鶕?jù)阿基米德定律，利用浮子的重量與浮子排開液體的體積的重量相等的原理使裝有性磁鋼的浮子隨液面變化而變化，浮子內磁力線的位置（即是實際液面位置）通過磁性作用驅動翻柱、翻板，當液面上升時，液相翻成紅色；液面下降時，氣相翻成白色或黑色。從而醒目地指示容器內液位變化。
⑵顯示面板上裝有標尺，這樣可直接讀出液位高度，在本體下端安裝有閥門，供取樣和排污用。

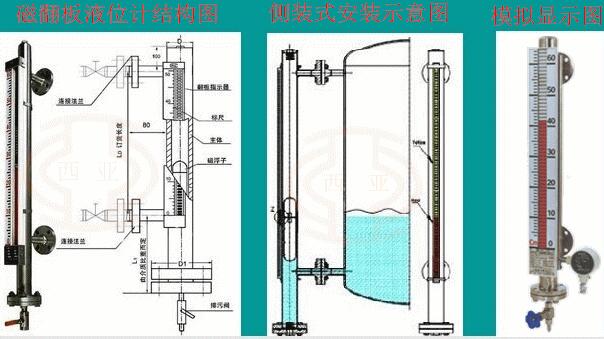

2、主要結構：
?、牛ㄆ胀ㄐ停?，它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。
?、疲ū匦停?，它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。
?、龋斞b型），它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
?、桑ǔ檎婵招停慕Y(jié)構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。
⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合
三、側裝磁性翻板液位計主要技術參數
1、量程范圍：300～19000
2、介質密度（g/cm3）：≥0.45
3、介質粘度：≤0.02Pa.S
4、工作溫度℃：-180～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、傳輸方式：4～20mA或開關量
11、接口法蘭：PN2.5DN25HG20592（側裝式）
PN1.0DN80HG20592（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
四、特點
它與普通玻璃管式和玻璃板式液面計相比，具有下列特點：
⑴液位計主要部件(本體)與介質直接接觸的材料是采用優質不銹鋼或其他特種材料制作，指示部件不與介質接觸，因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器，使用該液位計十分安全可靠。
?、撇捎秒p色（氣相呈白色，液相呈紅色）翻柱、翻板顯示，指示連續直觀醒目，無盲區，在任何情況下都不會出現假液位。
?、敲芊饷嫔?，比原板式液位計減少靜密封泄漏點95%以上，因此，克服了石油、化工等行業壓力容器配件跑、冒、滴、漏等薄弱環節。
⑷結構簡單，安裝維修方便，量程大，設計壓力高，使用壽命長，適用范圍廣。
?、纱判愿∽右何挥嫞靡慌_液位計可以代替多臺玻璃板式液位計，且安裝使用極為方便。同時，使用本廠開發的液位遠傳變送器、報警自動控制儀，可實現上、下限位報警及監控自動化。
五、安裝、使用與維修
1、安裝要求：
?、乓何挥嫳仨毚怪卑惭b，偏差≤3mm。
?、埔何挥嫓y量范圍超過4.5米時，在上下法蘭中間應增設中間支撐。
?、峭搀w保持100mm距離內不能有吸磁性材料。
?、雀∽友b入筒體時，切勿將浮標上下顛倒（磁性端在上）。
?、勺屑殭z查各連接處螺栓是否上緊之后儀表即可投入使用。
?、时匦鸵何挥嫵匆陨弦蟀惭b外，還必須連接冷卻或加熱系統。
?、说叵滦鸵何挥嬒劝褜Ч馨惭b在地下容器內，再把連接好的浮標、浮球、連桿裝入導管，然后安裝上半部。
2、使用：
?、乓何挥嬐度脒\行時，應先打開上閥門，然后慢慢地打開下閥門，避免容器內的受壓介質急速流入管體，使浮子急速上升，造成翻柱跟蹤指示失靈或浮子受沖擊而損壞。
?、埔何挥嬙诔鰪S前各部件按標準均已分別經過內壓和外壓試驗，安裝后不必再試壓，當容器和液位計連通后做內壓試驗時應將浮子取出，投入運行時再放入。
?、窃谑褂眠^程中，由于液位突變或其它原因造成個別翻柱不能翻轉可以用校正磁鋼（附件）或浮子校正。
3、維修與保養：
?、女a(chǎn)品使用一段時間后，如介質有沉淀物時，應經常排污，清洗時關掉上下閥門并放空介質，排出液體，拆下下法蘭取出浮子，然后進行清洗。
?、飘a(chǎn)品在使用過程中如發現浮子及面板框損壞，可直接與我廠聯系，并請?zhí)峁┊a(chǎn)品出廠編號，我廠備有產品檔案，以便及時提供部件更換。
六、訂貨須知
1、訂貨時請?zhí)峁┫铝袇?shù)：
?、艤y量長度
⑵連接法蘭標準
?、墙橘|(zhì)名稱和密度
?、冉橘|(zhì)溫度
?、山橘|(zhì)壓力
?、拾惭b方式
?、诉x用材質
江蘇華云儀表廠根據測量溫度、測量壓力、測量介質、安裝方式等等參數的不同等系列儀表供客戶選擇。根據形式分為側裝型、頂裝型以及專用型。側裝型包括：普通型、液態汽體專用、防腐型、內襯型、衛生型、夾套型、耐低溫防霜型、高溫高壓型等，頂裝型包括：普通型、液態汽體專用、耐腐型、粘稠型、頂側型。以及特殊工況專用型等等。以上均為我公司自產產品質優價廉，種類較多，保證客戶選擇到性價比更好的產品。
高溫磁翻板液位計第三個優點就是它的使用也是非常的安全，性能也非常的穩定，我們企業在使用這種設備的時候，要是配合遠近變送器去使用它，還可以實現數字的就地顯示，是非常方便的，除此之外，它的安裝也是非常的可靠，我們只要選對了公司，那購買的產品就一定會令我們滿意，購買好的產品就要到華云儀表公司購買，說了這么多它的特點以及作用，希望想要購買的企業可以得到一些幫助。
