摘要:云南化工有限公司兩套80萬噸硫酸尾氣環保減排脫硫，利用稀氨水吸收硫酸生產外排氣中的二氧化硫，洗滌吸收的硫氨液密度 是個重要的工藝指標，實現在線監測及自動控制難度大，本文詳細介紹了利用公司生產的質量流量計進行硫氨液密度測量的原理、現場使用及維護方法，可供同行或儀表維護員工學習參考。

1、工藝流程簡介：

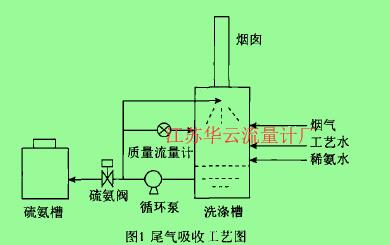

    云南天安化工有限公司(以下簡稱公司)兩套年產go萬噸硫酸生產裝置，利用硫磺燃燒制取硫酸，生產過程中的外排尾氣中含有二氧化硫，隨著新標準GB 26132-2015《硫酸工業污染物排放標準》頒布實施，要求硫酸企業二氧化硫污染物排放濃度限值為200mg/m3。 2012年底，公司進行尾氣氨法脫硫改造。利用稀氨水對尾氣進行循環洗滌，吸收尾氣中的二氧化硫，當吸收后的硫氨液密度達到設定值后，吸收效果變差，這時自動開啟硫氨液外送調節閥，排出部分硫氨液到氧化塔，同時補充稀氨水及工藝水到吸收塔中，控制好吸收塔液位，繼續完成尾氣的吸收。簡單的工藝流程圖如圖1所不。
    脫硫過程中的硫氨液是一種腐蝕性液體，分子式為(NH4) ZS03，經過氧化塔氧化后成為硫酸氨溶液(Nh4)zS04送磷肥系統生產使用。

2、質量流量計測量密度的原理：

圖1尾氣吸收工藝圖
    質量流量計可以直接測量流體的質量流量，同時直接測量液體的在線密度。

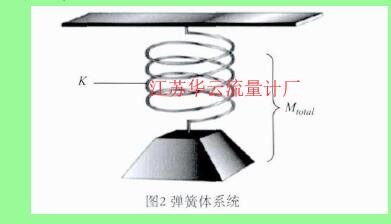

    質量流量計可視為是一種簡單的彈性體系統，如圖2所示。

    流量管本身的質量加上流體的質量構成這個彈性體系的總質量Motai。在質鼠流量計的共振或諧振頻率下振動的流量管，則發揮著彈簧的功用;整個簡單的彈性體系統中，諧振頻率與剛度同質量比值的平方根成正比，如下等式(1)所示。由于等式(1)的總質量是由流體質量和流量管質以所構成，因此等式1可以將流體質量獨立出來，如等式(2)所示。等式(2)是質量流量計進行密度測量的理論公式。質量流量計的諧振頻率是隨著流體質量(密度P)的改變而改變。因此，在線介質的流體密度可以根據諧振頻率的變化來測定。

    式中:  M為某一頻率下的介質質量;    K為流量計常數;    F為流量計測量的振動頻率;    M,為流量計自身質量。    一臺質量流量計由傳感器和變送器兩部分組成。傳感器用于直接測量質量流量和密度等參數，變送器用于處理原始信號，并轉換為通信信號傳輸至控制系統。傳感器內部由過程連接和流量管組成;流量管和過程連接(如法蘭)之間由分流器或連接器過度連接;如果流量管為雙管，連接部分稱為分流器，其主要作用是均勻分流，合理疏導流體，減少產生氣穴，并達到良好抵御管道震動。

    在流量管上分別有3組電磁線圈，其中位于流量管中心部分的一組為驅動線圈，用于給流鼠管的振動能量，確保流量管在諧振頻率下工作;另外兩組線圈分別為左右檢測線圈，用于測景由于科里奧利力產生的流量管兩側“扭曲”后產生的兩組正弦信號的相位時間差;其中一組檢測線圈所產生的正弦信號對應的諧振頻率，可以反映在線介質的實時密度。
    目前，艾默生的質量流量計不僅在液體質量流量測量中實現***高測鼠精度，而且確保在線液體密度全量程范圍內也達到行業***高測量精度。
    此外，密度測量的精度還與被測介質的均勻性有關。當由溫度和壓力變化引起被測液體發生氣穴或氣化現象，介質中含有氣體，此時的混合密度變化性很大。從測量原理角度出發，彎形測量管的諧振頻率較低，能獲取較強的信號源，在兩相流介質的測量性能對比中，表現非常卓越。

3、質量流量計用于密度測量的現場應：
   用3.1選型    2012年底首次用于在線測量硫氨液密度，根據現場工藝條件及介質特性，考慮到在脫硫吸收二氧化硫的硫氨液可能含有少量氣體;美國艾默生的質量流量計彎形流量管的諧振頻率較低，能獲取較強的原始測量信號，在潛在的兩相流介質測量中性能穩定而卓越。

    在選型中遇到的一個主要問題是選擇流量管的形狀。質量流量計的形狀大致分為彎管和直管，各有不同的使用場合。經過仔細的對比分析，得出彎管比較適合于對密度精度的要求，原因如下:測量密度的原理是測量流量管的振動周期來計算密度，理論上振動周期和密度為線性的正比關系，所以廠家都會用兩點標定法來確定振動周期和密度間的關系。但是在實際使用中，振動周期和密度不完全是線性關系，而且其線性關系取決于流量管形狀。如果流量管越彎，則線性關系越好。反之流量管越直，線性關系越差。所以直管流量計除非在現場多點標定，否則根本無法得到滿意的密度精度。而現場標定需要很高的條件，幾乎無法實現。因此，我們選擇的F系列彎管流量計。

    傳感器選用型號:F025S172CQBZMZIZZ,DN25，傳感器材質:SS，***大工作壓力:4000KPao變送器選用型號:2700型分體式。

3.2、安裝：

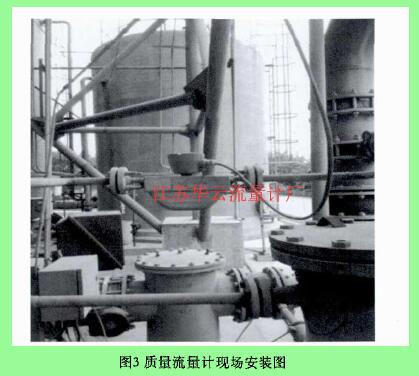

    根據質量流量計的測量原理可知，質量流量計所測到的質量流量與流體的溫度、壓力、勃度、電導率和流動狀態無關，但是流體介質充滿測量管才是質量流量計正常運行的保證，如果氣化或氣穴現象在流量傳感器內產生，流量計的操作和性能將受到影響。    實際安裝中還要考慮避免管道振動，避開電磁輻射干擾。要注意工藝管道應對中，兩側法蘭應平行;傳感器的安裝方向要保證被測介質能夠完全充滿傳感器，對于本文所測量的介質為液體故安裝時傳感器測量管應向下部安裝?，F(xiàn)場安裝傳感器位置如圖3所示。

3.3、組態：
    在完成傳感器、變送器的安裝、接線及設備上電后，接下來需要完成必要的組態。高準質量流量計2700型變送器組態可以用變送器上帶的兩個光敏按鍵組態，也可用1臺375手操器組態，用手操作器組態比較快捷、方便。
      (1)基本組態項目
  ①組態測量單位:根據需要選擇測量變時的過程單位，這里選用密度測量，單位為克/立方厘米  ( g/cm' ):
  ②組態毫安輸出或脈沖輸出的過程變量:這里過程變量輸出為密度;
  ③組態毫安輸出和脈沖輸出對應的量程:這里組態4}20mA輸出對應的密度測量范圍為1~1.5。
 ④回路測試(如果需要數據遠傳):確認現場通訊器給定的輸出信號到DCS系統顯示一致。
 (2)其他組態項目
    ①組態小流量切除值:根據實際顯示確認切除量的大小;
    ②態過程變量的阻尼和附加阻尼:根據實際變量顯示波動情況確定阻尼系數。
    ③組態流向:根據據確認流量為正流量輸出。
    ④組態團狀流和故障輸出:根據實際組態成故障時輸出***小值。
    ⑤組態儀表系數:根據傳感器銘牌上所標注的儀表系統，組態到變送器中，保證測tit:精度。

4、投運后的問題及效果測試：
    2012年底項目完成，試車生產。硫氨液密度測量值可靠，與工藝手動分析值比較，數據接近，整個尾氣洗滌系統性能指標較好，尾氣經洗滌后的外排二氧化硫含量達到規定。
    2016年大修前儀表測量值與工藝手動分析值之間存在+0.35g/cm，左右偏差，大修時拆開傳感器法蘭檢查，內管壁上有少量黃色垢層，用稀硫酸做簡單沖洗后仍有少量垢層，影響測量精度。安裝投運后，與工藝手動分析值比較，仍有+0.20g/cm'左右誤差，之后，根據實際情況對儀表進行了校正。在此給出簡單的校正方法:    在確認按工藝分析值做為真實值時，對流I-i (_計進行校正，用375通信器掛接變送器，進入主菜單第5項詳細設置(Detailed setup)—第I項特性化傳感器(Charize Sensor)—第6項儀表因素(MeterFactors)—第3項密度因素(Dens factor)，之后改這個數據，儀表值偏大把數值改小，儀表值偏小把數值改大。直到儀表示值與真實值之間誤差不超過O.OSg/cm3o    2016年1月，根據儀表維護要求，做了一次儀表實測值與工藝分析值之間的對比，如表1所示。

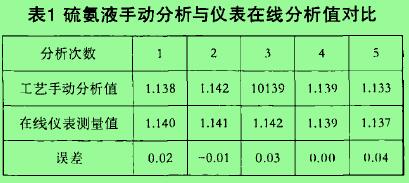

表1 硫氮液手動分析與儀表在線分析值對比
    從表中可以看出，質量流量計測量出的值與工藝認可的值之間較吻合。同時，脫硫裝置對外排尾氣中二氧化硫吸收效果較好。

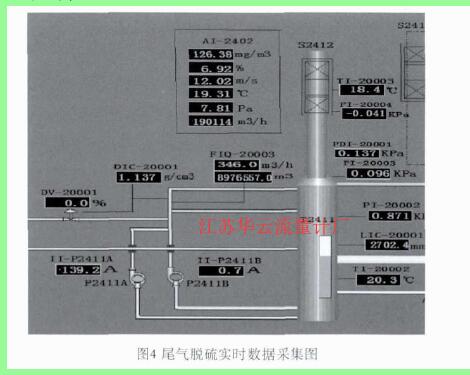

    圖4為2017年1月8日工藝DCS實時截圖，從圖中可以看出，經洗滌吸收后的外排氣中二氧化硫含量只有126.38mg/m'，遠遠低于要求的上限指示。密度測量?jī)x表DIC-20001與調節閥DV-20001實現自動調節。

5、小結：
    使用公司生產的質量流量計測量硫氨液的密度，儀表從選型及實際運用，效果較好，運行中維護較小，確保證首次安裝符合規范，測11.值是可信的。
    對分析儀表運行中出現的問題，要根據流徽測以的原理及故障處理方法進行，不能盲目修改儀表參數。
    硫氨液密度測以的準確度直接影響洗滌吸收效果，同時也影響洗滌氨水I`i%的多少，對脫硫成本及裝置環保要求起到關鍵作用，使用的成功性將為公司其他幾套硫酸裝置密度測量提供較好的借鑒。
