在實際工程設計的過程中, 一直會認為罐區的工藝流程是比較簡單的, 不存在復雜的裝置流程。但是隨著對罐區工作的深入, 深刻感覺到灌區儀表的選型具有一定特殊性。在不同的方式中, 罐區中儲罐分為球罐與拱頂罐 (內浮頂罐及外浮頂罐) 。罐區儀表主要包括:罐區計量儀表, 罐區液位儀表, 安全檢測系統以及計算機控制系統。下文主要介紹了上述對上述儀表的選用。

  對于罐區計量儀表來說, 種類主要包括質量流量計, 橢圓齒輪流量計, 渦輪流量計以及刮板流量計。流量計的選用與成本效益之間有著直接的關系。因此在選用測量精度較高并且性能和穩定性較高的儀表。對于質量流量計來說, 精度和性能指標較高, 即使一次性的投資較大, 但能夠?qū)橘|(zhì)密度, 溫度以及壓力等進行綜合測量。對于容積式或速度式流量儀表來說, 在實際應用中可根據具體情況對儀表進行選擇。對于渦輪流量計來說, 應盡量避開腐蝕性或粘度較大, 毒性較大的場合。

(1) 在常壓罐中經常安裝單法蘭液位變速器。在帶壓罐中經常安裝雙法蘭液位變速器, 這種測量方法是比較經濟實惠的。但是此類方法需要對液位遷移量進行計算, 使得作業復雜化。在球罐和大型儲罐中, 不適合使用。特別是高溫, 攪拌, 高粘度, 腐蝕性, 有毒的介質的液位進行測量作業。

(2) 在測量作業中, 會出現測量范圍較大, 精度要求高的儲罐測量, 選用磁致伸縮式液位計具有較大的優勢。測量元件中主要包括檢測桿, 電子部件以及浮子等。在其測量感中需安裝5個能夠檢測溫度的元件, 這樣能夠?qū)崿F(xiàn)對儲罐中的不同位置溫度進行均勻測量, 進一步解決了安裝熱電阻中的難題。通過通訊方式將液位進行連接, 能夠有效的節省電纜并提高測量精度。這種液位測量計可運用數字通訊的方式進行信號遠傳。并且大多都是進口儀表, 價格比較貴。在我國一些廠家生產的磁效應液位計與進口的磁致伸縮式液位計的功能非常相似, 能夠輸出4~20m A。并且應用范圍也比較廣泛。對于包含數字量和模擬量的伺服式液位計也能夠完成測量液位, 溫度, 質量以及密度等數據。在應用數據轉換器顯示出全部數據。這時會伴有4~20m A的信號輸出。對于內外浮頂罐, 帶有攪拌器儲罐以及嚴重旋流的儲罐。應用加裝導波管的伺服式液位計能夠滿足較為全面的測量需要, 但是價格比較高。

(3) 對于非接觸式的物位以及液位進行測量時, 可應用超聲波液位計, 在應用過程中, 可選擇合適的探頭以及合適的工況, 溫度中。對于探頭的選擇, 需要考慮到物料表面性質以及超聲波的衰減等, 能夠局算出探頭所能夠測量的***大范圍。由于探頭存在起振關系, 探頭的下端會出現不能夠接收回波的范圍, 被稱作盲區。盲區的出現也決定了在探頭表面與儲罐內***高液位的***小距離。對于超聲波液位計來說, 其中雷達液位計的應用范圍較廣, 其價格是比較高的, 很難得到普及, 但是隨著應用程度的加深對, 價格的下調, 得到越來越多的看好。其優點主要包括:

(1) 在收發天線時不和介質進行接觸。

(2) 可測量大量程的電磁波信號。

(3) 在測量的過程中不被上部空氣條件所影響。次液位計屬于一種俯視式的測量時間形成的系統, 可對考點到截至表面的距離進行測量。相對于在固體粉料以及泡沫儲存場合中以及在測量一些介電常數較小的介質 (石油, 甲苯, 濃酸堿等) 時, 應用雷達液位計進行測量會出現很多誤差, 因此可采用導波雷達液位計?？偠灾? 就是在罐體上安裝開孔較少的儀表, ***好的能夠保障一塊儀表就能夠?qū)崿F(xiàn)所需的功能。在相關雜志上都介紹了一些接觸式測量儀表以及其應用技術, 可進一步提高此類測量表的精度, 并得到了廣泛的應用。

在一些已發生火災和爆炸的場合, 應安裝可燃氣體的報警器以及火災報警器。在設計的過程中, 應考慮到合理設置手動報警按鈕以及控制室中報警器盤的位置的, 以實現在緊急狀況中, 可迅速的對火災和爆炸進行反應和處理, 在資金充足的條件中, 可在適當?shù)奈恢冒惭b設置工業電視監控系統。

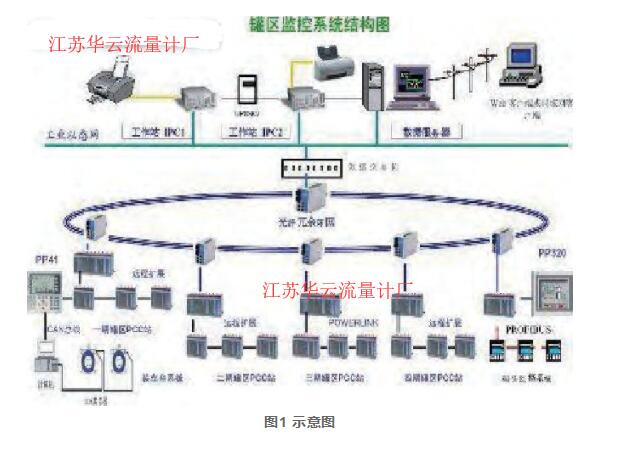

罐區監控系統中, 實時的數據庫能夠儲存原始數據以及修改后的數據。無論是生產過程中PCC分站采集的數據, 修正的數據以及手工錄入的數據, 都應的實時的保存在數據庫中。數據服務器軟件能夠合理組織來源和類型不同的數據, 并應用標準化的數據結構對其進行實施儲存。并保障數據的完整性, 方便查詢應用數據。

  即使罐區控制系統中存在很多設計方案, 但是針對每種方案都具有其適應性。因此要在成本, 效率和規范操作的基礎上, 可對大型的儲罐區設置PLC系統, 應用罐區控制系統?？蓪π⌒蛢迏^(qū)安裝控制室智能儀表進行控制。一些儲罐區中, 與付油系統以及裝車棧臺組成了具有較強功能的控制系統。

  針對本文介紹的罐區儀表工程設計過程中的選型方式, 能夠有效的解決灌區儀表在選型中存在的問題。
