磁翻板液位計出現故障和問題解決辦法
***近江蘇華云儀表廠收到很多客戶和網友咨詢，磁翻板液位計出現故障如何解決，很多客戶和網友咨詢的問題大多數是磁翻板液位計失靈，計量不準確，以及安裝中出現了損壞的現象，這里小編在網上整理了一些資料，希望對各位客戶和網友同行有一定的幫助和借鑒作用。
磁翻板液位計有一容納浮球的腔體我們稱其為主體管或外殼，磁翻板液位計通過法蘭或其他接口與容器組成一個連通器，這樣腔體內的液面與容器內的液面是相同高度的，故腔體內的浮球會隨著容器內液面的升降而升降。這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，華云儀表在浮子時沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°，由于磁翻柱是有紅白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色兩色交界處即是液面的高度。

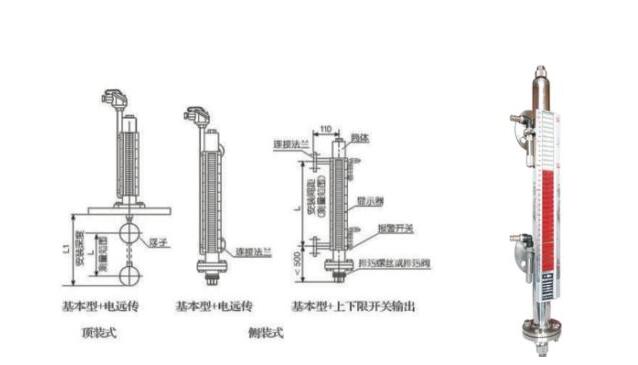

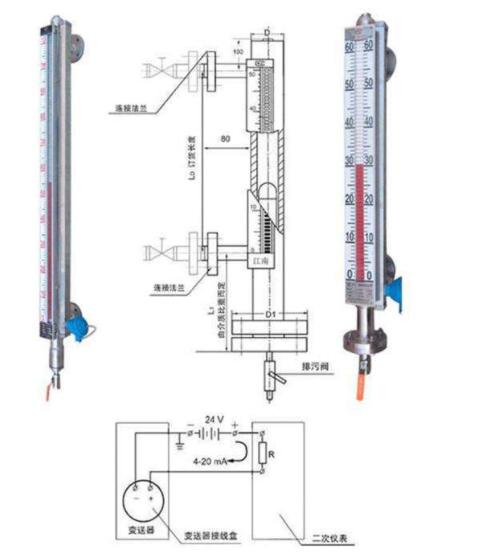

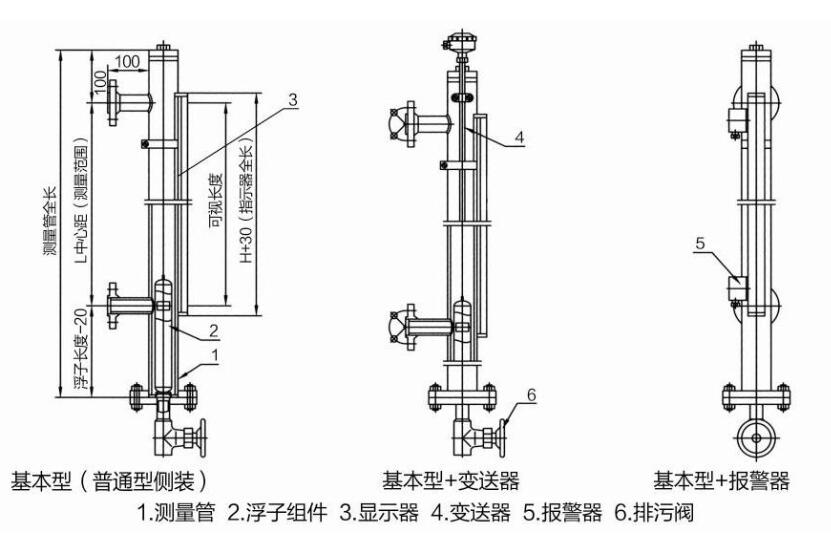

磁翻板液位計結構圖
磁性浮子調校
磁性液位計調校正常，投用后發現浮子在某一位置出現一段時間的“吸住”現象。這主要是液位計穿過鋼制平臺安裝時，與鋼板距離過近產生的。因此穿過鋼制平臺安裝需要特別注意液位計連通管管壁與平臺切割邊線的間距。根據現場使用經驗，此間距在100㎜左右即能保證對磁性浮子不產生影響。
磁翻板液位計常見故障和處理
磁翻板液位計在實際應用過程中常會有故障發生，而導致這些故障的原因多種多樣，有的是由單個部件故障引起，有的是由多個部件同時發生故障所致。下面，就磁翻板液位計在應用過程中的常見故障及其原因分析如下：
故障一、就地顯示正常遠傳出現異常原因分析：一般來說，造成這種故障原因有多種，下面幾種是比較常見的原因：1、電阻虛焊。2、壓力超出額定值，致使開關受損。3、國產玻璃管干簧管易碎干簧管短路或者開路，致使遠傳出現異常。4、在介質溫度過高的情況下，金屬薄片受熱膨脹，因干簧管的金屬觸點間隙較小，易出現閉合狀態。
故障二、遠傳和磁翻板都不動這種故障現象通常就是浮子異常導致，主要有以下兩種表現：一、由于浮子損壞，致使顯示面板指示不正確導致磁翻板液位計里的浮子受損的原因，通常有以下幾種：1、由于浮子的強度設計不對，致使受到壓力時向里面凹陷變癟。2、焊接處沒焊透或漏焊，致使浮子受到壓力時焊縫裂開，浮子進水。3、浮子因使用時間過長或者在高溫下長期使用出現退磁現象，而無法正常使用。4、由于浮子中的磁鋼松動，致使浮子不能正常工作。
故障三、由于浮子被卡，致使顯示面板指示不準確導致磁翻板液位計里的浮子被卡住的原因，常見的有以下幾種：1、環境溫度過低，浮子因介質結冰而無法正常移動。2、浮筒的安裝角度小于87度，因浮筒傾斜，浮子的上下移動受到影響。3、浮子因自身磁性吸附鐵屑或其它污物，致使浮子被卡不能正常移動。4、因密封不嚴，浮子被滲入的雜質卡住，致使浮子不能上升或下降。
所謂找到了原因故障也就解決了一半。通過上面對磁翻板液位計常見故障的分析，基本就找到了處理問題的辦法，我們可以根據出現的故障及其原因，有針對性地加以處理。
一、顯示面板顯示出現故障：
1、顯示面板與浮筒的距離太大，磁浮子的磁鋼驅動力不足，導致翻片無法翻轉；
2、翻片與導軌間的間隙設計不合理（可能間隙太?。?，導致摩擦力大，翻片無法翻轉；
3、翻片中的磁鋼太小或磁力消失，導致翻片無法翻轉或翻轉異常；
4、水或灰塵等雜質滲入顯示面板，導致翻片翻轉困難；
5、環境溫度低，介質結冰，磁浮子無法移動，翻片不能正常顯示液位。
二、磁翻板液位計就地顯示正常，但干簧管遠傳變送器顯示不正常：
1、國產玻璃管干簧管遠傳變送器易碎，易短路或者開路，導致異常；
2、電阻虛焊；
3、干簧管遠傳變送器的金屬觸點間隙太小，當介質溫度過高，其受熱時金屬薄片膨脹，出現閉合狀態；
4、壓力超出額定值，導致開關損壞。
三、干簧管遠傳遠傳變送器和磁翻板液位計均異常，有以下兩種表現，通常為磁浮子故障：
磁翻板液位計常見故障現象一：磁浮子被卡住。
磁浮子被卡住，通常有以下幾個原因：
1、當磁浮子使用一段時間后，磁浮子可能會因?yàn)殡s質的存在而卡住，無法移動；
2、浮筒的安裝角度小于87度，導致傾斜，影響磁浮子的上下移動；
3、磁浮子由于本身的磁性吸附住鐵屑或者其它污物，導致卡死；
4、環境溫度過低，介質結冰，磁浮子無法移動。
磁翻板液位計常見故障現象二：磁浮子損壞。
磁浮子損壞，通常有以下幾個原因：
1、磁浮子的強度不足，導致受到過壓力時向里面凹，變癟；
2、在焊接處沒焊透或漏焊，導致浮子受到壓力時焊縫裂開，磁浮子內部進水；
3、磁浮子的使用時間過長，或者長期高溫使用，出現退磁現象；
4、磁浮子中的磁鋼松動，磁浮子無法工作。
磁翻板液位計使用建議
液位計現場投用時，要特別注意應先打開上部閘閥，后打開下部閘閥。這是由于磁性浮子液位計連通管的底部裝有保護浮子的止推彈簧，否則，大差壓的作用可能撞碎浮子導致液位計無法使用。液位計使用時尤其要注意，千萬不要用強磁鐵在連通管外上下拉動浮子進行檢查，否則會導致磁性浮子磁化而改變極性，甚至?xí)垢∽哟判詼p弱以致難以正常工作。
磁翻板液位計是一種可以適用在高溫、防爆、食品飲料、防腐等生產場合，不僅可作為液位的就地顯示，方便工作人員可以及時的讀取液位，在加裝相應的遠傳裝置后也可作測量信號的遠傳顯示與控制，是一款在目前工業生產領域中使用范圍廣泛的液位儀表之一。在磁翻板液位計使用過程中會出現很多不同的問題而導致儀表使用故障甚至無法使用，有多種原因會導致這些故障，根據儀表廠家在生產銷售及在現場與客戶的溝通中總結的大量案例，總結出磁翻板液位計特別需要關的幾個要點以解決方案。
1.狀態調整方法：正常情況下，在確定故障之前，電路中的元件不能隨意觸及，尤其是可調裝置。除非事先采取措施，否則必要時可以采取措施。也許在改變之后，有時故障將被消除。
2.隔離方法：根據故障檢測流程圖，分段和包絡逐漸縮小故障搜索范圍，信號比較、組件交換可以快速找到故障。這種方法更安全，更可靠。電容旁路方法：如果電路有異常情況，您可以使用此方法確定近似位置。
3.觀察方法：即使用視覺、嗅覺、觸覺和其他器官找到水平儀失敗的位置。
4.排除方法：通過插拔儀器中的、設備來判斷。如果在移除某個板或設備后儀器恢復正常，則故障位置在此處。
5.沖擊手壓法：一般儀器運行時，好壞，可用于檢測。
從實際情況來看，當故障發生時，濃鹽水的實際液位不會波動，但磁翻板液位計內的浮球確實上下浮動，從而呈現出液位波動的錯覺。磁瓣水平儀上的閥門關閉后，波動停止?？梢耘袛喔∽拥纳细『拖陆凳怯蓺馑旌衔锖拓?fù)壓環境的相互作用引起的。也就是說，氣體從磁翻板液位計的底部進入，浮球上升。磁翻板液位計的上部與負壓環境連通。當液位計內的氣體??穿透水面并被負壓環境吸入時，體積變小。讓浮子后退，依此類推，導致液位波動不協調。
磁翻板液位計故障及解決問題
磁翻板液位計解決方案
（1）在檢查過程中，不僅應檢查磁翻板液位計的主體，還應檢查所有管和法蘭?？紤]到濃鹽水的腐蝕性，應定期更換連接到液位計的管道。
?。?）當負壓下磁翻板液位計出現液位顯示波動現象時，可以分析和解決以下步驟。
1首先檢查液位計的磁性水平鰭板的顯示。如果磁翻板顯示器是穩定的，則液位傳輸單元或信號傳輸部分存在問題。繼續測量華韻液位變送器輸出的電流信號。、控制柜輸出電流信號和內部分配隔離器的線路正常，以便找到故障點。2如果液位計磁頭的顯示與上部顯示的波動一致，如果波動不嚴重，首先關閉華云液位計和測量容器的連接閥，打開排水閥至排出污水，并繼續檢查液位計本身的浮子是否有任何問題，檢查液位計上的、下塞和排水閥和連接法蘭的泄漏。還可以通過更改液位計上的閥門開度為、來觀察液位計的波動。通過上述措施，可以確定液位計的質量。
3檢查液位測量容器和連接管的泄漏點。
結語
針對上述磁翻板液位計常見故障，江蘇華云儀表更重視從源頭上解決問題。譬如其生產的磁翻板液位計的浮筒選用優質的304或者316l不銹鋼材料，精準匹配浮筒內徑與浮子外徑尺寸，并依據現場介質的密度和壓力準確計算浮子的尺寸大小，從選材、設計和生產各個方面嚴格控制產品質量，有效避免磁翻板液位計故障的發生，使磁翻板液位計的可靠性顯著增加。當然現場問題無法一一預見，如遇特殊情況歡迎來電來廠咨詢。
