摘要：楔式流量計是一種新型的差壓式流量計, 本文詳細講解了楔式流量計的原理及設計計算過程, 對于流量計生產企業的設計與制造, 用戶的應用分析都有很強的指導意義。
楔式流量計是近年來開始廣泛應用的一種新型節流裝置, 在國外石油、化工等行業中已得到大量的應用。它的問世并被廣泛應用是由于它的獨特性能——在極寬的雷諾數范圍內, 流量和差壓始終保持方根關系。以往使用的節流裝置如孔板、噴嘴和文丘里管等, 當雷諾數低至10000時, 它們所測得的流量與差壓方根關系會出現重大的偏差, 而且隨著雷諾數的降低, 偏差會越來越大, 致使測量精度受到嚴重的影響, 而楔式流量計在雷諾數從500到數百萬的范圍內, 流量和差壓始終保持方根關系, 流量系數呈線性狀態。
產品價格：
| 價格 | ¥ 350.00~8900.00元 |
| 起批量 | ≥1 臺 |
規格型號：
| 加工定制 | 是 | 品牌 | 江蘇/華云 | 型號 | LGX |
| 類型 | 標準節流裝置 | 測量范圍 | -0.1~6.4MPa | 測量精度 | ±1.0%~±1.5% |
| 公稱壓力 | -0.1~6.4MPa（Mpa） |
理論和實踐證明, 楔式流量計非常適用于低雷諾數流體流量的測量, 尤其在測量高粘度流體、含固體顆粒流體、漿狀流體時, 更具有其它節流裝置無法比擬的優越性。
在已知工況條件下, 如何對楔式流量計進行設計計算, 選擇合適的楔形比, 計算出準確的差壓上限值, 對于差壓變送器的選擇, 流量計的測量精度有著非常重要的意義。

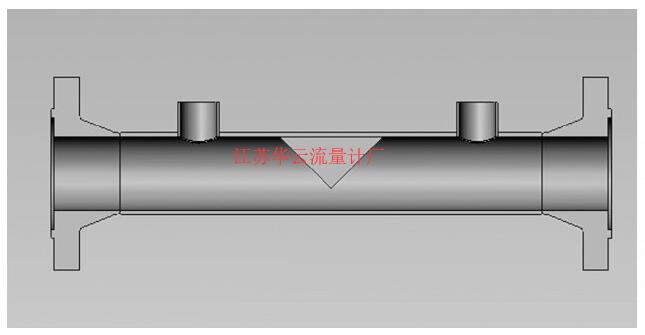

圖1 楔式流量計基本結構圖

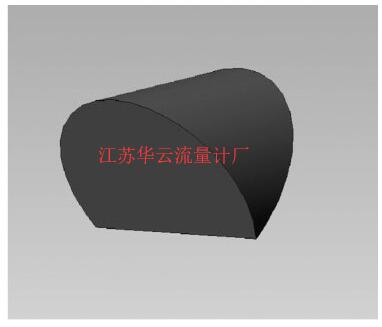

圖2 楔塊結構圖
1.1、楔塊 (圖2) 的技術要求：
(1) 一般情況下, 安裝在管道內的楔塊應與管道軸線同軸,
(2) 楔塊的上、下游端面的表面粗糙度保證
(3) 頂部處要求有0.5的寬度, 不尖銳,
(4) 楔塊上、下游端面保證90°夾角。
1.2 楔式流量計的安裝要求:
(1) 楔式流量計安裝時可不考慮介質流向。
(2) 楔式流量計在水平管道上安裝時, 取壓口應在管道水平中心線上45°范圍內, 在垂直管道上安裝時, 取壓口的不同標高將會產生附加壓頭, 這應在變送器安裝后, 靠重新調零來解決。
(3) 管嘴取壓楔式流量計在測量高粘度、易結晶、結焦或含固體顆粒的流體時, 取壓處應自伴熱或外加伴熱并設置隔離容器, 必要時引壓管線可打充洗油。
(4) 楔式流量計的上、下游要帶有一定長度的沒有阻力件的直管段。
2、楔式流量計原理及設計計算分析：
基本原理:首先介紹一下楔式流量計的測量原理 (圖3) , 與其它節流式流量?jī)x表一樣, 它也是根據伯努利方程, 利用流體在流動過程中遵守能量守恒定律 (即動能和靜壓能之和不變) , 流體通過起節流作用的楔塊時流通面積減少, 流速增大, 靜壓降低, 從而在楔形塊兩側產生壓力差。流體流量與差壓平方根成正比關系, 因此測得壓差即可測得管道中的流量。

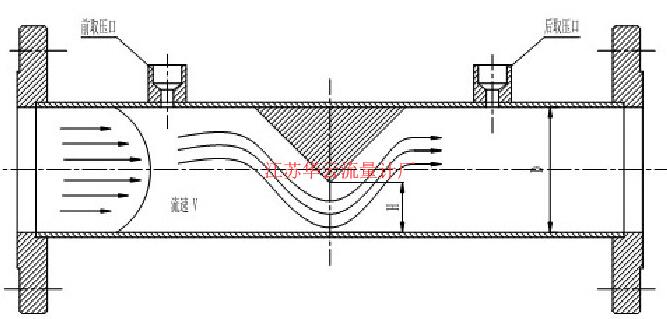

圖3 楔式流量計原理圖

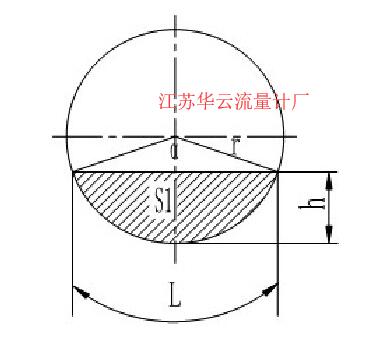

圖4 弓形面積計算

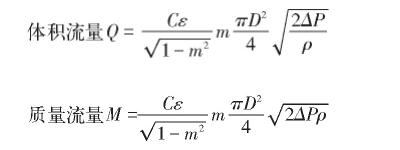

楔式流量計基本公式:
C——流出系數ε——可膨脹系數m——節流面積
s1——弓形流通面積 (圖4) :
D——管道內徑mΔP——差壓Paρ——被測介質密度Kg/m3
楔式流量計差壓計算:
1) 根據工藝管道公稱直徑、被測流體的流量及允許的壓降損失等選擇合適的楔比 (H/D) 及流量系數標稱值A(chǔ) (楔式流量計參數表)
2) 根據所選的流量系數標稱值A(chǔ)及查出的楔塊膨脹系數Fa和氣體膨脹系數Y, 按下列公式估算差壓值。
3) 根據估算的差壓值選擇差壓變送器的實際差壓。
液體:
氣體:
蒸汽:

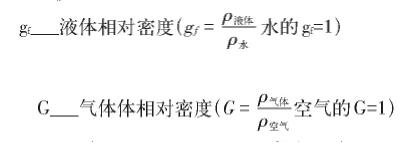

符號說明:
A___流量系數標稱值 (楔式流量計參數表)
Fa__楔塊膨脹系數
ΔP__差壓 (KPa) P____操作壓力 (KPa) qv___液體流量 (m3/h)
q'v_
_氣體流量 (Nm3/h, 標準狀態0℃、101.325 KPa下氣體體積流量)
qm____蒸汽流量 (kg/h) T____操作溫度 (°K) t____操作溫度 (℃)
Y____氣體膨脹系數 (查表) v____蒸汽比容 (m3/kg) DN___公稱直徑 (mm)
DO____管道外徑 (mm) D_____管道內徑 (mm)
H_____楔式流量計弧形開口高度 (mm) H/D___楔比
差壓計算舉例:
已知:介質重油, 操作溫度t=150℃, 操作壓力P=1.5MPa, 操作密度ρ=900Kg/m3, 管道內徑D=50mm, 外徑D0=60mm, 流量范圍3000~5000 kg/h, 刻度流量6000 kg/h, 楔塊材質:304
設計計算: (1) 根據管道內徑、流量范圍等選擇楔比H/D=0.2及流量系數標稱值A(chǔ)=0.445
(2) 根據楔塊材質及工作溫度查出楔塊膨脹系數Fa=1.0043。
(3) 將
, Fa=1.0043, A=0.445及流量值代入差壓值計算公式 (1) 得出:
a) 一般只需計算刻度流量下的差壓值即可
b) 根據計算結果ΔP刻度, 選擇測量范圍0~30.1KPa的差壓變送器。
3、設計計算分析意義：
楔式流量計是非標準節流裝置, 沒有相應設計計算軟件, 以上的設計計算分析實際上是構建了楔式流量計的理論計算模型, 對流量計生產企業的設計和生產提供了理論支持和計算依據, 對于用戶的應用分析都有很強的指導意義。
楔式流量計是非標準節流裝置, 產品設計出廠前仍然需要進行實流標定校準。
總之, 明確了楔式流量計原理及設計計算公式, 經過多年的生產實踐證明, 楔式流量計非常適用于低雷諾數流體流量的測量, 尤其在測量高粘度流體、含固體顆粒流體、漿狀流體時, 更具有其它節流裝置無法比擬的優越性。
