雷達液位計工作原理及使用安裝方法
雷達液位計可以應用于各種領域，其原理結構簡單，使用安裝方便等特點，被各種工況所使用，那么對于雷達液位計的原理，有哪些優勢特點等，佑富小編一一作了如下介紹。
雷達液位計的工作原理是發射—反射—接收是雷達液位計的基本工作原理。
雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。微波測距示意圖如圖所示。
工作原理：雷達液位計采用發射—反射—接收的工作模式。雷達液位計的天線發射出電磁波，這些電磁波經被測對象表面反射后，再被天線接收，電磁波從發射到接收的時間與到液面的距離成正比；
關系式如下：
D——雷達液位計到液面的距離
C——電磁波傳輸速度
T——電磁波運行時間
雷達液位計記錄脈沖波經歷的時間T，而電磁波的傳輸速度為常數C，則可計算出雷達天線到液面的距離D=½（C*T）；容器高度L是恒定的，得出物料高度H=L-D.
雷達液位計的特點
1.雷達液位計采用一體化設計，無可動部件，不存在機械磨損，使用壽命長；
2.采用非接觸式測量，不受被測介質的密度、濃度等物理特性的影響；
3.電磁波能夠穿過真空，不受大氣、揮發霧、空間等環境因素影響；
4.測量范圍大，***大的測量范圍可達70m，覆蓋絕大多數使用場合；
5.天線等關鍵部件采用精密尖端的材料，抗腐蝕能力強，能適應腐蝕性很強的環境；
6.功能豐富，具有排除虛假干擾的濾波功能；
雷達液位計的優勢
1.安裝方便：雷達液位計安裝一般采用頂部安裝方式，僅需在頂部預留一個安裝接口即可，節約設備建造成本和施工時間！
2.使用壽命長：雷達液位計采用非接觸式測量方法，傳感器不與介質直接接觸，避免因介質造成的腐蝕、磨損等情況；
3.符合衛生行業要求：采用非接觸式測量方法，避免與介質直接測量；傳感器部分均采用316L和PTFE材質；
4.穩定可靠：雷達液位計不存在機械部件，避免了傳統磁性液位計、壓力型液位計因機械部件原因造成的故障，節約維護成本；
5.通用性強：雷達液位計應用范圍廣泛，使用條件在此款雷達液位計使用條件內時，可任意調換使用地點使用環境；
通過以上幾個小知識點，相信對于雷達液位計已經有足夠的了解啦，但在使用中也會遇到種種問題，使用中的問題，歡迎隨時與佑富工作人員聯系，以便于及時解決問題。
4、雷達液位計安裝要求及注意事項
5、雷達液位計的故障處理
1、雷達液位計的組成
雷達液位計是由發射器頭(TH)與天線組成。發射器頭一般是通用的,同系列雷達液位計間可以互換。天線有多種形式,從而形成多種型號的雷達液位計。發射器頭由表體和電子單元(THE)組成。電子單元由微波單元、信號處理、數據通信、電源及瞬變保護電路板等構成。
雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況比較復雜的情況下,存在虛假回波,用先進的微處理技術和調試軟件也可以準確的分析出物位的回波輸入天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比:
D=CxT2其中C為光速因空罐的距離E已知,則物位L=ED輸出通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出
智能雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量,適用于溫度、壓力變化大;有惰性氣體及揮發存在的場合。

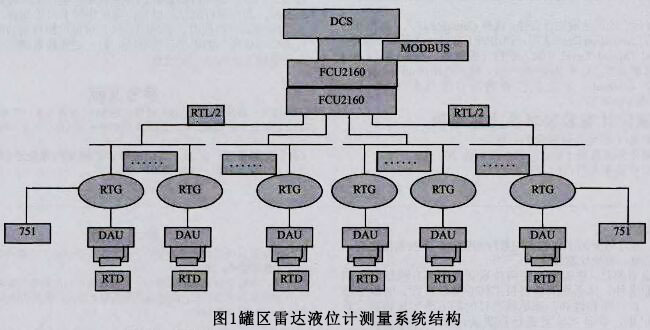

采用微波脈沖的測量方法,并可在工業頻率波段范圍內正常工作。波東能量較低,可安裝于各種金屬、非金屬容器或管道內,對人體及環境均無害。即使工況比較復雜的情況下,存在虛假回波,用先進的微處理技術和調試軟件也可以準確的分析出物位的回波。舉例說明1、SAAB雷達液位計測量系統是由RTG液位計、FCU現場通訊單元、RTL/2現場總線、DAU現場數據采集單元、多點溫度計MST(RTD測溫元件Pt100等組成,如圖1所示,通過FCU與DCS通訊。
2、雷達液位計工作原理

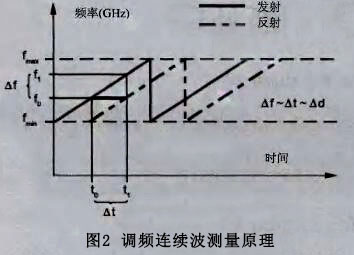

調頻連續波(FMCW測量原理。如圖2所示,雷達液位計向液體表面發射微波,而約為10GH帶寬的微波信號連續地改變頻率。在雷達信號被液面反射后,回波被天線接收。由于信號頻率不斷變化,與此時發射的信號相比,回波的頻率稍微有所不同。頻率的差異與到達液面的距離成比例,因此可得到空高。罐高減去空高,即為液位值。該方法稱為調頻連續波方法。并用于所有高性能雷達液位計。(另一種為微波脈沖時間行程(PTOF)測量原理:D=c/2
3、雷達液位計的標定
液位測量值與手檢尺值有偏差時,需要對液位計進行修正,即液位計的標定
如果工藝反應儀表液位指示與實際液位有偏差需要進行液位標定時,應首先由工藝人員對罐液位進行手工檢尺,為保證檢尺數據的準確性,應在靜罐情況下進行三次獨立的測量,三次檢尺數據的平均值作為液位修正的參考值
舉例說明,對于PRO和REX系列的雷達液位計進行液位標定,首先需要將安裝了 Tank Master調試軟件的電腦通過FBM和FCU相連,開機進入調試軟件界面,標定方法有三種。
雷達液位計投用前應對罐的參考高度依據實際情況進行準確量值的偏差有規律可循,即總是偏高或偏低相同數值,則應考慮罐的參考高度設置有誤,如果總是偏高△L,則新的罐參考高度值=原參考高度值-△L,如果總是偏低△L,則新的罐參考高度值=原參考高度值+△L,修改罐參考高度的方法:選中雷達液位計右鍵,選擇 Tank Distance進入,可以看到 Tank Preference Hight項,輸入新的罐參考高度值,在確認罐高設置正確的情況下,利用 WinSetup的 Calibrate功能進行標定，選中要標定的雷達液位計右鍵,選擇 Calibrate進入,在打開的窗口中點擊 Calibration data選項,彈出如下窗口,進行多點標定:在 Hand Dipped Level欄輸入手檢尺液位值,在 SAAB Level欄輸入雷達測量值,點擊 Refresh按鈕,然后點擊 Save calibrationdata in PCdatabase,在之后打開的窗口中點擊 Write newcalibration data to rtg
4、雷達液位計安裝要求及注意事項
1)薦距離(1)墻至安裝短管的外壁
(2)離罐壁為罐直徑1/6處,ZUI小距離為200mm。
(3)不能安裝在入料口的上方。
(4)如果不能保持儀表與罐壁的距離,罐壁上的介質會黏附造成虛假回波,在調試儀表的時候應該進行虛假回波存儲。
(5)測量范圍從波束觸及罐底的那一點開始計算,但在特殊情況下,若罐底為凹型或錐形,當物位低于此點時無法進行測量若介質為低介電常數當其處于低液位時,罐底可見,此時為保證測量精度,建議將零點定在低高度為C的位置。理論上測量達到天線頂端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的頂端至少100mm。對于過溢保護,可定義一段安全距離附加在盲區上。ZUI小測量范圍與天線有關。隨濃度不同,泡沫既可以吸收微波,又可以將其反射,但在一定的條件下是可以進行測量的。
(6)測量范圍從波束觸及罐低的那一點開始計算,但在特殊情
(7)理論上測量達到天線頂端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的尖頂端至少100
(8)對于過溢保護,可定義一段安全距離附加在盲區上,ZUI小測量范圍與天線有關。
(9隨濃度不同,泡沫既可以吸收微波,又可以將其反射,但在一定的條件下是可以進行測量的。
5、雷達液位計的故障處理
(1)查檢供電是否正常。
(2)查檢通訊是否正常。通過安裝了雷達調試軟件的手提電腦、FBM(雙向調制/解調器)接入FCU2160現場通訊單元),可以在操作界面上讀取雷達的所有數據,發射波、反射波強度,雷達問題,還可以拿著這些到雷達頭處接入信號線,以判斷故障所在,這樣處理可以排除信號線的故障。
(3）如果罐底部有管道、支架，會對雷達波開甩漫反射，所以在無液位或液位較低時,顯示不正常時,待工藝液位正常后,重啟一下會有顯示。在工藝進油時,如果產生了蒸汽,也會形成漫反射而使液位失靈,溫度正常后會自動恢復
(3）如果罐底部有管道、支架，會對雷達波開甩漫反射，所以在無液位或液位較低時,顯示不正常時,待工藝液位正常后,重啟一下會有顯示。在工藝進油時,如果產生了蒸汽,也會形成漫反射而使液位失靈,溫度正常后會自動恢復
(4)對輕污油罐優先考慮天線結晶、沾污可能。處理必須二人以上,拆下雷達前必頒佩戴合適的防護器具;在罐頂拆下的螺栓妥善放好,勿使滑落傷人;斷電后抬起雷達傾斜放下,注意輕拿輕放,不使天線受損;用抹布擦去結晶或油污,不要讓天線彎曲切忌鐵器刮擦,以免破壞天線表皮
(5)如仍不能恢復正常,可以用好的雷達板卡甚至是底板、天線與之調換。調換前要做好記號并且要斷電,上電并進行必要的組態后,即可進行測試,以判定哪一塊板卡出了問題。
(6)查看診斷信息。若出現故障,可通過檢查其故障代碼,進行診斷和處理。如果仍不能解決問題,則要聯系或咨詢生產廠家專業技術維修人員作進一步檢查。
