什么是插入式流量計？插入式流量計是一類按結構形式劃分的流量計，它包括工作原理不同的各種流量計。插入式流量計有了較大的發展，并且從整個流量計的發展趨勢看，它有強大的生命力，在眾多的流量計中占有重要的位置。

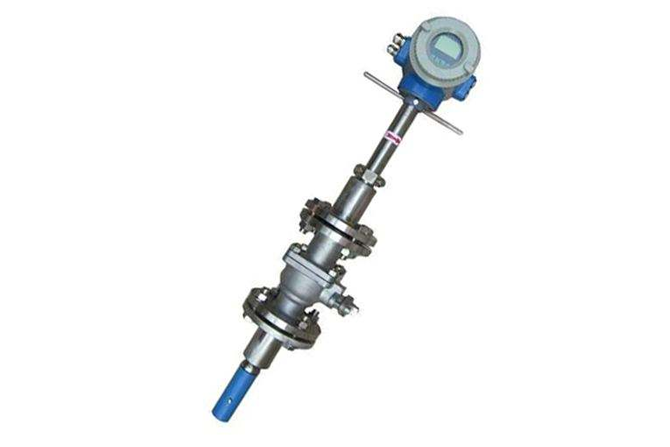

插入式電磁流量計工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。



性能特點



1.低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響，工作十分穩定可靠。



2.采用非均勻磁場的新技術及特殊的磁蹈結構，磁場穩定可，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點．



3.采用專門的電子線路，具有空管自動復零的功能。



4.在現場可根據用戶實際需要在線修改量程。



5.無可動部件，無阻流部件．測量中幾乎無附加壓力損失。



6.測量結果與流速分布、液體壓力、溫度、密度、粘度等物理參數無關．



7.使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用．



插入式流量計有哪些與主要應用



插入式電磁流量計與流體接觸的傳感器零部件有襯里（或絕緣材料制成的測量管）、電極、接地環和密封墊片，其材料的耐腐蝕性、耐磨耗性和使用件少，形狀簡單，材料選擇靈活溫度上限等影響儀表對流體的適應性。由于零部件少，形狀簡單，材料選擇靈活，電磁流量傳感器對流體的適應性強。



插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。



插入式渦街流量計的優點是抗振性能特別好，無零點漂移，可靠性高。通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。



插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。



插入式超聲波流量計根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點。



插入式超聲波流量計主要應用于石油、化工、冶金、電力、給排水等領域。



插入式渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上?？梢燥@示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。



插入式渦輪流量計主要用于石油、化工、冶金、科研等領域的計量、控制系統。



插入式靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量插入式靶式流量計計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。



插入式靶式流量計在小流量、高粘度、易凝易堵、高低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。主要用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。



插入式電磁流量計優點



插入式電磁流量計儀表結構簡單、可靠，無可動部件，工作壽命長。無截流阻流部件，不存在壓力損失和流體堵塞現象。無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。先進的“粗大誤差處理”技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保18.持高精度測量并使輸出更加穩定，下面斯倍思流量計就來為大家介紹一下吧。



測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。斯倍思科技流量計提示您傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。



傳感器表面油漆采用金屬氟碳漆，斯倍思科技電磁流量計告訴你金屬氟碳漆中氟碳樹脂分子連上的氟碳鍵能夠抵抗紫外線的降解作用，表現出極其優異的耐久性、耐紫外線及耐侯性，使金屬氟碳漆涂層長久完美如新，減少維修的要求。具有自檢與自診斷功能。



具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。斯倍思科技提醒您頻率可編程低頻三值波勵磁，提高了流量測量的穩定性，功率損耗低。采用新型32位ARM+CPLD集成度高，運算速度快，計算精度高。



全數字量處理，抗干擾能力強，測量可靠。斯倍思科技提示您超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好。中英文菜單操作，使用方便，操作簡單，易學易懂。高清晰度寬溫型OLED顯示。使用智能化判斷，不采用測量修正設置，空管報警與電極檢測應用更加便捷。
