氣體渦輪流量計怎么選型？氣體渦輪流量計的選型要從以下幾個方面考慮：





1、準確度等級：一般來說，選用渦輪流量計主要是看中其高準確度，但是流量計準確度愈高，對現場使用條件的變化就愈敏感，所以，對儀表準確度的選擇要慎重，應從經濟角度考慮。



2、流量范圍：渦輪流量計流量范圍的選擇對其準確度及使用年限有較大的影響，并且每種口徑的流量計都有一定的測量范圍，流量計口徑的選擇也是由流量范圍決定的。選擇流量范圍的原則是：使用時的較小流量不得低于儀表允許測量的較小流量，使用時的較大流量不得高于儀表允許測量的較大流量。



3、氣體的密度：對氣體渦輪流量計，流體物性的影響主要是氣體密度，它對儀表系數的影響較大，且主要在低流量區域。若氣體密度變化頻繁，要對流量計的流量系數采取修正措施。



4、壓力損失：盡量選用壓力損失小的渦輪流量計。因為流體通過渦輪流量計的壓力損失愈小，則流體由輸入到輸出管道所消耗的能量就愈少，即所需的總動力將減少，由此可大大節約能源，降低輸送成本，提高利用率。



5、結構型式：(1)內部結構宜選用反推式渦輪流量計。因為反推式結構在一定流量范圍內可使葉輪處于浮游狀態，軸向不存在接觸點，無端面摩擦和磨損，可延長軸承的使用壽命。(2)按管道連接方式選型，流量計有水平和垂直安裝兩種方式，水平安裝與管道連接方式有法蘭連接、螺紋連接和夾裝連接。



氣體渦輪流量計類型



1、基本型氣體渦輪流量計



傳感器本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

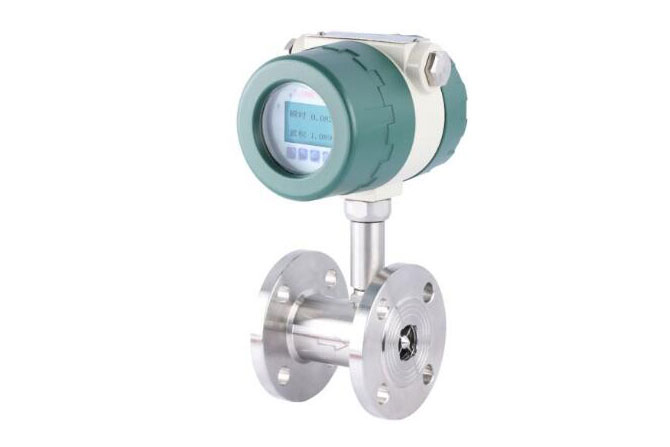

2、智能一體化氣體渦輪流量計



一體化氣體渦輪流量計，采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。



3、智能氣體渦輪流量計



采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC卡信號等多種通訊信號。儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。該類渦輪流量計為防爆產品。



4、智能氣體渦輪流量計



綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。



優勢及工作原理



在氣體渦輪流量計的使用過程中，氣體流經過流量計推動渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處安裝有一個特殊設計的專利導流架，隨著流速的增加,對進入流量計的氣流進行加速。導流架的設計可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推動力也同時增加。確保了流量計在允許的誤差范圍內高精度計量，即使在小流量的狀況下也可以準確計量。作用在渦輪葉片上的氣流是軸向的，渦輪裝置在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。入口通道內壓力得到回復，通道設計可確保流態的最優化。



1、氣體渦輪流量計精度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝維修方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。



2、氣體渦輪流量計是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃?xì)饧捌渌I(yè)領域中的氣體量精確測量。由于其體積小、精度高、重復性好。它吸取了國外同類產品的先進結構，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論。采用先進的傳動結構而自行開發的新產品。



3、氣體渦輪流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償?shù)男乱淮髁坑?，是石油、化工、電力、冶金、工業鍋爐等工業行業的燃?xì)庥嬃亢统鞘刑烊粴?、燃?xì)庹{(diào)壓站及燃?xì)赓Q(mào)易計量的理想儀表。它具有壓力損失小、準確度高、始動流量低、抗振與抗脈動流性能好、量程比寬等特點。
