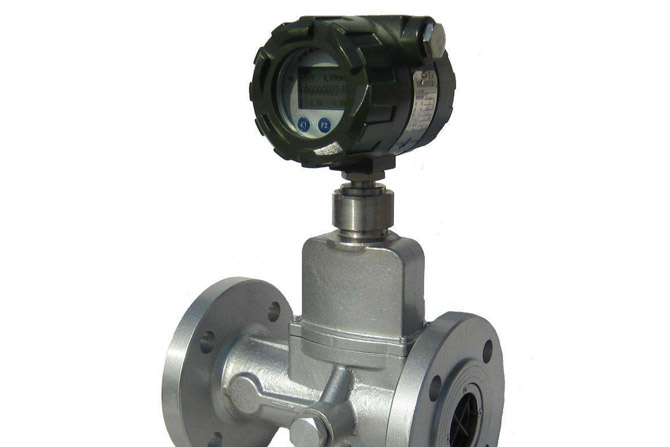

旋進旋渦流量計是采用先進的微處理技術,功能強,流量范圍寬,但是機器故障無法避免，下面華云儀表為大家整理智能旋進旋渦流量計故障及處理。





1、流量計無輸出信號



原因：管道無介質或流量低于下限值；檢查電源及輸出線連接是否正確；檢查前置放大器電路是否損壞；檢查輸入放大器電路是否損壞。



處理方法：提高介質流量，使其滿足流量要求；正確接線；更換前置放大器；更換輸出放大器電路損壞的元器件。



2、無流量流量計有輸出



原因：流量計接地不良或者是強電地線和其它地線干擾；放大器靈敏度過高或產生自激；壓電傳感器與前置放大器接觸不良或斷路；供電電源不穩，濾波不良及其它電器干擾。



處理方法：正確接好地線，排除干擾；更換前置放大器；檢查線路，使之正常；修理或更換供電電源，排除干擾。



3、流量計顯示不穩定



原因：放大器器靈敏度過高或過低，有漏脈沖現象；壓電傳感器深度位置調整不正確；安裝流量計的現場有不穩定振動或是電氣干擾；接地不良；安裝位置不正確，流量計前有拐彎。



處理方法：更換前置放大器；重調壓電傳感器深度位置；消除不穩定振動和干擾；檢查接地線路，使之正常；換個安裝位置。



4、累積流量示值顯示和實際流量不符合



原因：流量計儀表系數輸入不正常；用戶正常流量低于或高于選用流量計正常流量范圍；流量計本身超差；流體氣穴現象；管道的累諾數不在2×104～7×106范圍內。



處理方法：重新標定，用功能按鈕設定調整，使之正確；調整管道流量使其正常；重新標定；降低流體的壓力損失，避免產生氣泡。



5、切換顯示出錯



原因：檢查接線是否正確；檢查切換按鈕接觸是否良好；檢查顯示屏接線是否良好；確認顯示屏是否。



處理方法：正確接線；更換按鈕；正確接顯示屏的線路；更換顯示屏。



旋進旋渦流量計使用注意事項



① 重視儀表選型在已經選定了儀表種類(比如，智能式旋進旋渦流量計)的情況下，緊接著就是對儀表規格及其配套元件的選擇至關重要。一句話，選好才能用好。為此，在選型過程中應把握住兩條基本原則;即：一要保證使用精度，二要保證生產安全。要做到這一點，就必須落實三個選型參數，即近期和遠期的最大、最小及常用瞬時流量(主要用于選定儀表的大小規格)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。



② 進行用前標校一方面，考慮到目前對這類儀表的現場檢定還存在這樣那樣的困難。另外，如果購置的意圖又是準備將該這種儀表運用于比較重要的計量場合，比如大流量的貿易計量或計量糾紛比較突出的測量點，并且運用現場也不具備流量在線標校條件，那么在這種情況下，僅憑購買時由生產廠家提供的一紙出廠合格證明就輕易判定該表全部性能合格，那就有些為時過早。因此，為了確保儀表在今后的工作過程中其測量結果的可靠與準確，就有必要在正式安裝前將其送往具有這方面檢定能力及資質的部門進行一次全流量范圍內的系統檢定。



③ 搞好工藝安裝雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等)、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。



④ 加強后期管理該種儀表雖然具有多種自動處置功能和微功耗的特點，但投運之后仍需加強管理。比如，為了保證儀表長期工作的準確性、可靠性(避免意外停運和數據丟失)，就應定期進行系統標校(每1">～2年)、抄錄表頭數據(每天或每周)、更換介質參數(每月或每季)以及不定期查看電池狀況、檢查儀表系數及鉛封等。



⑤ 注意內部維護如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗，那么有一點則必須特別注意：對于同規格的旋進旋渦流量計，其旋渦發生體、導流體等核心組件不能互換，否則，須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。



旋進旋渦流量計安裝要點：



1、智能旋進旋渦流量計按流向標志可在垂直、水平或任意傾斜位置上安裝。



2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。



3、智能旋進旋渦流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。



4、應避免外界強磁場的干擾。



5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。



6、管線試壓時，應注意智能旋進旋渦流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。



7、應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。



8、安裝流量計之前應先清除管道中的焊渣等雜物。



9、投入運行時，應緩慢開啟流量計的上、下游閥門，以免瞬間氣流過急而沖壞起旋器。



10、當流量計需要有信號遠傳時，應嚴格按“電氣性能指標”要求接入外電源(8～24)VDC，嚴禁在信號輸出口直接接入220VAC或380VAC電源。



11、用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭。



12、智能旋進旋渦流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作。



13、定時檢查流量計法蘭處的泄漏情況。
