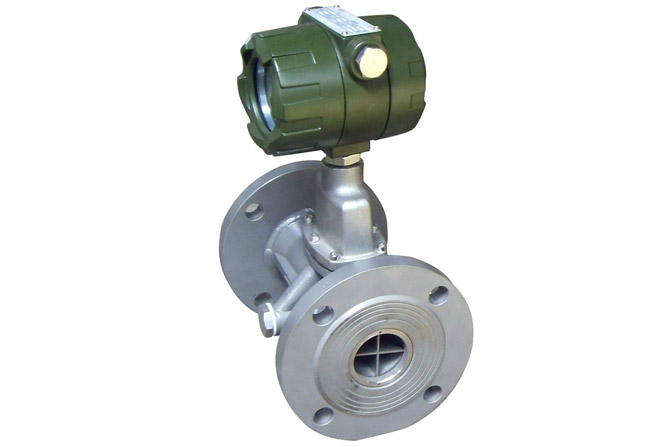

智能旋進旋渦流量計選型
旋進漩渦流量計是石油、化工、電力、冶金等行業用于氣體計量的理想儀表，下面華云儀表為大家整理智能旋進旋渦流量計選型方法。
在選型過程中應把握兩條原則；即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的較大、較小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。
旋進漩渦流量計選型事項：
a.當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑；
b.當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑；
c.當兩種口徑流量計均能覆蓋較低和較高體積流量時，在壓損允許下，應盡量選小口徑；
d.勿使實際較小流量Qmin低于所選公稱通徑流量計的流量下限；
e.流量范圍、公稱壓力有特殊要求時可協議訂貨。
旋進旋渦流量計應用選型
一：原理：當沿著軸向流動的流體進入流量傳感器入口時，旋渦發生體強迫流體進行旋轉運動，于是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進入擴散段，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱電荷信號經前置放大器差動放大、濾波、整形后變成兩路頻率與流速成正比的脈沖信號，同時處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號,而對正常的流量信號進行計數處理。
二：用途：主要用于替代差壓流量計。此種流量計可用于測量干凈、低粘度、中高速的流體流量。近年來適用于不同介質及工況條件的新型計量儀表相繼問世，智能型旋進旋渦流量計即為其中之一。它是近年來開發并投放市場的一種速度式流量儀表，可適用于石油、蒸汽、天然氣、水等多種介質的流量測量，并實現了壓力、溫度及壓縮系數等動態參數的在線自動補償。
①在某些特定場合下孔板流量計已不能滿足最基本的測量要求。在天然氣流量計量現場，往往都存在著一些特殊用戶，主要表現為：瞬時流量較小或流量波動幅度較大。如果在這種情況下仍然使用傳統的孔板流量計進行流量測量，那么就很有可能違背有關技術標準的規定。比如，要求"管道內的流量應該不隨時間變化，或?qū)嶋H上只隨時間有微小和緩慢的變化"對于采用法蘭取壓的孔板流量計，一旦超越這些基本的使用條件，孔板流量計的測量準確性也就無從談起；另外，在這種特殊情況下，對顯示儀表的選配也是一件頗費周折的事情，如果匹配不當，那么指示或記錄示值超差也就在所難免。
②對生產管理成本的嚴格控制是現代企業生存發展的迫切要求。如今，各個企業均在經歷著市場的嚴峻洗禮，生產成本就勢必悠關企業的生死存亡，因此，在滿足流量計基本要求的前提下，選用既能節省靜態投資又能降低動態成本的新型計量儀表也就提上了有關決策者的議事日程。
旋進旋渦流量計使用注意事項
任何一類計量儀表都具有其特殊性，智能式旋進旋渦流量計也不例外。為了讓這種儀表能夠更好地服務于流量計量工作，來自于生產現場的實踐經驗表明，以下幾個方面的注意事項應當引起大家的關注。
① 重視儀表選型。在已經選定了儀表種類(比如，智能式旋進旋渦流量計)的情況下，緊接著就是對儀表規格及其配套元件的選擇?？偟膩碚f，選好才能用好。為此，在選型過程中應把握住兩條基本原則;即：一要保證使用精度，二要保證生產安全。要做到這一點，就必須落實三個選型參數，即近期和遠期的*、最小及常用瞬時流量(主要用于選定儀表的大小規格)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。
② 搞好工藝安裝。雖然這種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一個共性，即盡可能避免振動及高溫環境隨離流態干擾元件(如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等)、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。
③ 加強后期管理。這種儀表雖然具有多種自動處置功能和微功耗的特點，但投運之后仍需加強管理。比如，為了保證儀表長期工作的準確性、可靠性(避免意外停運和數據丟失)，就應定期進行系統標校(每1">～2年)、抄錄表頭數據(每天或每周)、更換介質參數(每月或每季)以及不定期查看電池狀況、檢查儀表系數及鉛封等。
④ 注意內部維護。如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗，那么有一點必須特別注意：對于同規格的旋進旋渦流量計，其旋渦發生體、導流體等核心組件不能互換，否則，須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。
