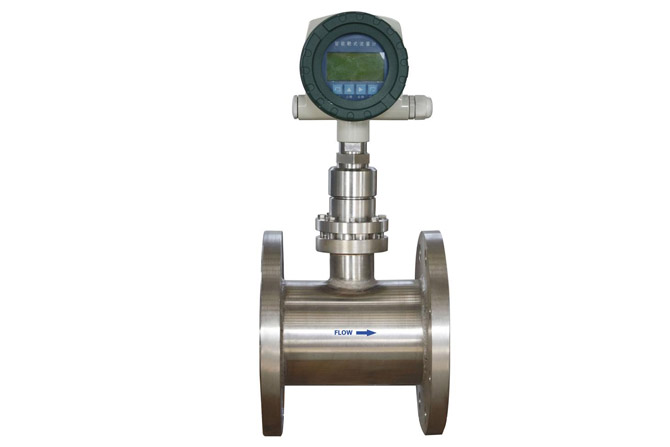

差壓式流量計結構
差壓式流量計有節流裝置、引壓導管、三閥組、差壓變送器和二次儀表組成，下面華云儀表給大家介紹差壓式流量計結構。
一、差壓式流量計結構
1. 節流裝置
節流裝置由節流和取壓裝置構成。標準節流件有三種類型，即:孔板、噴嘴、文丘利管。其中流體流過孔板所產生的壓力損失最大，且孔板具有制造簡單、適用性廣、使用壽命長等特點，工業生產中廣泛采用標準孔板，精度可達±0.5-±1%，公稱為50-1200mm.
取壓裝置有兩個取壓口，一個是上游取壓口，一個是下流取壓口，上流取壓口引出流體的正壓力，下游取壓口引出流體的負壓力。
2. 差壓變送器
差壓變送器是差壓式流量計中的重要組成部分，它將節流裝置的差壓信號轉變成電流信號，以便于二次儀表處理和運算。早期使用的差壓式流量中DDZ-II(輸出0-10mA)和DDZ-IIDDZ-III(輸出4-20mA)型，其準確度均為±0.5%，基本能滿足工業計量的要求。
3. 顯示儀表
顯示儀表將差壓變送器產生的標準電流信號及其它裝置產生的補償信號進行開方并積算，顯示瞬間流量、累計流量及其它流量。對于壓力、溫度波動范圍較大的測量介質，如過熱蒸汽等，必須進行溫度、壓力補償，對于飽和蒸汽，應進行壓力(或溫度)補償。
常用的顯示儀表有電磁計數式的開方積算器和智能數顯式的流量積算儀。智能流量積算儀是采用單片為處理機組成快速修正系統，能與差壓、壓力、溫度變送器或與熱電偶、熱電阻配合，對被測介質由于壓力、溫度偏離設計引起的流量測量誤差及累計積算等，通過軟件實現自動補償和積算，從而提高測量精度及可靠性。
二、差壓式流量計的分類
按產生差壓的作用原理分類：
1.節流式依據流體通過節流件使部分壓力能轉變?yōu)閯幽芤援a(chǎn)生差壓的原理工作，其檢測件稱之為節流裝置，是DPF的主要品種。
2.動壓頭式依據動壓轉變?yōu)殪o壓的原理工作，如均速管流量計。
3.水力阻力式依據流體阻力產生的壓差原理工作，檢測件為毛細管束，叉稱層流流量計，一般用于微小流量測量。
4.離心式依據彎曲管或環狀管產生離心力原理形成的壓差工作，如彎管流量計，環形管流量計等。
5.動壓增益式依據動壓放大原理工作，如皮托．文丘里管。
6.射流式依據流體射流撞擊產生原理工作，如射流式差壓流量計。
三、三種流量計特點分析
1.標準孔板作為標準節流裝置的一種，現在被廣泛使用，占整個流量計總數的7O以上，它可測量全部單相流體，包括液體、氣體、蒸汽以及部分混相流體?？装鍛{借其價格低廉、結構簡單、無須標定、安全可靠、使用期限長等優勢，至今尚無任何一類流量計可與之比擬。
2.均速管流量計是通過測管道中直徑(圓管)或長與寬(矩形管)上幾點的流速來推算流量的一種插入式流量儀表，基于管道內介質的平均流速，進而計算流量。均速管對管道內的流體特性影響小，加工工藝簡單，可以雙向測量。但對直管段要求較高，輸出差壓小，測量精度較低。由于均速管屬于非節流式流量計，所以壓損很小，運行成本很低。
3.平衡流量計對傳統節流裝置進行了很大的改進，將節流原理由邊緣節流改為平衡節流。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，當流體穿過圓盤的函數孔時，流體將被平衡調整，渦流被最小化，形成近似理想流體，通過標準取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出流量。
這種流量計的測量精度是傳統節流裝置的5～10倍，流動噪聲降低到傳統節流裝置的1／15，永久壓力損失約為1／3，壓力恢復快，最小直管段可以小于0．5D，沒有活動的部件，安裝和使用非常方便簡單，可省去大直管段，大大減少流體運行所消耗的能量，是一種具有廣闊應用前景的節能儀表。
