氣體超聲流量計作為一種新型的測量儀表，已經在氣體的貿易交接計量中得到越來越多的應用，尤其在天然氣的貿易交接計量中，氣體超聲流量計取得更快的發展，越來越多的用戶都開始以氣體超聲流量計代替?zhèn)鹘y(tǒng)的孔板流量計作為天然氣貿易交接的計量儀表。 它是當前國際上繼孔板、渦輪之后又一引人注目的新一代的以高壓、大流量、寬量程、抗干擾能力強等為顯著特點的新型流量計。 本文就氣體超聲流量計與孔板流量計的技術性能、現場安裝、使用、費用等方面進行了分析和對比。

0.引言

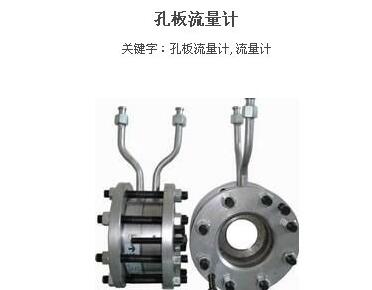

過去天然氣貿易交接一直用孔板流量計作為貿易交接計量儀表，但是近年來，隨著氣體超聲流量計的出現，在中國目前大約有３０００ 多臺超聲波流量計投入使用，并且原有的已經使用孔板流量計的貿易交接場合也在逐步改造，用超聲波流量計代替孔板流量計。 我國的超聲波流量計的標準 ＧＢ ／Ｔ１８６０４—２００１枟用氣體超聲流量計測天然氣流量枠，于２００２ 年８ 月１ 日開始實施。 在國外，氣體超聲波流量計已經有近２０ 年的使用歷史，積累了豐富的使用經驗，并且還頒布了 ＡＧＡ Ｎ０９ 的正式報告，為氣體超聲流量計的大面積推廣使用提供了有力的保障。

從近１０ 年氣體超聲流量計的應用實踐證明，無論從計量精度上還是維護費用、日常操作上，氣體超聲流量計比孔板流量計都有很大的優勢。 國內某公司原來使用的計量儀表是孔板流量計，在新建站上使用氣體超聲流量計代替了孔板流量計，經過使用后，用戶認為使用超氣體超聲流量計比使用孔板流量計，不但計量精度有了大幅度的提高，而且維修及維護費用大幅降低。 越來越多的事實證明氣體超聲流量計已經被流量界所認可，并已經開始逐步取代孔板流量計，成為天然氣計量儀表的實惠。 本文就氣體超聲流量計和孔板流量計進行詳細的對比，主要有性能特性、現場安裝、使用、費用評估等４ 個方面。

１.性能特性比較

１.1量程比

孔板流量計是通過節流件來完成測量的，所以其量程比通常只有３（５）砄１（ 差壓單量程）；１０砄１（差壓雙量程），而氣體超聲流量計沒有任何阻流件，其量程比可達到：３０砄１ 甚至１００砄１。 這兩個數據表明，若實現一種測量方案，假定其流量范圍是１～８０００ｍ３ ／ｈ，那么使用氣體超聲流量計用一路工藝管線就可以實現，而采用孔板流量計就可能需要至少８ 路才可以實現流量的測量。

１.2壓損

由于孔板流量計通過在管道內嵌入孔板而產生差壓信號， 而超聲波流量計在管道內沒有阻流件，顯而易見，孔板流量計相比超聲流量計的壓損很大，而超聲波流量計幾乎沒有壓損。

１.3準確度

孔板流量計的準確度理論上可達到 １％，但是通過大量的實踐證明，由于孔板流量計抗干擾能力較差，現場準確度***好為２％，一般的情況下為３％。氣體超聲流量計由于它的抗干擾能力較強，準確度可達到０暢５％或更高。

1.4脈動流影響

由于孔板流量計是靠測量孔板前后的差壓信號來實現流量測量，脈動流會使孔板前后的差壓信號不準，所以在管道中的脈動流對孔板流量計會有一定的影響。 而氣體超聲流量計只要脈動流的周期大于流量計的采樣周期，就不會受影響。

1.5雙向流測量

孔板流量計依據一個節流元件來實現測量目的，而這個節流元件具有嚴格的方向性，因此孔板流量計不可以測雙向流。 氣體超聲流量計只與聲波在流體中的傳播時間有關， 因此它可以測雙向流。

1.6濕氣體測量

孔板流量計不可以測濕氣體，如果被測氣體是濕氣體，那么在孔板的前端容易積液，使得上下游壓差產生變化，而孔板正是根據上下游的壓差來測量流量的，因此如果壓差產生變化，則不可能準確測量氣體的流量。 氣體超聲流量計具有自檢測功能，如果氣體是濕氣體，對超聲波產生影響時，儀表本身可以修正，因此氣體超聲流量計可以測濕氣體。

1.7管路清洗

孔板流量計中有阻流件，清洗球無法通過，因此孔板流量計安裝在管線上時無法清洗管路，只有拆除孔板，才可能進行清洗。 氣體超聲流量計沒有任何阻流件，清洗球可以通過，因此可以在不拆除流量計的情況下清洗管路。

1.8渦流影響

孔板流量計采用差壓法測量氣體流量，渦流直接影響孔板兩端的壓差，因此孔板流量計對渦流很敏感，要求有較長的直管段，才能滿足精度的要求。

超聲波流量計因為本身具有分析渦流強度的功能，如ＩＮＳＴＲＯＭＥＴ、ＦＭＣ 公司的多聲道氣體超聲波流量計，對渦流的分析更加完全，因此通過技術手段可以消除渦流的影響。

１.9流速分布影響

孔板流量計由于結構原理的限制，要求測量時流速分布對稱，但是氣體在管路中的流動，其流速分布是不對稱的，因此孔板流量計對流速分布不對稱非常敏感，同樣要求有較長的直管段。 超聲波流量計可以修正速度分布不對稱。

2.現場安裝比較

2.1直管段的要求

孔板流量計要求現場有較長的直管段，并且對直管段的加工精度有較高的要求。 ＧＢ ／Ｔ ２１４４６ 對孔板流量計的上游直管段做了更高的要求，孔板典型配置的直管段上游至少３０D，并加裝流動調整器，下游直管段配置為７D。 氣體超聲波流量計由于對渦流及速度分布不敏感， ＧＢ ／Ｔ １８６０４—２００１ 要求典型的氣體超聲波流量計上游直管段為１０D、下游為５D，并且對直管段的加工精度要求不如對孔板流量計的直管段加工精度高。

2.2安裝的影響

對于孔板流量計而言，安裝的條件直接影響其計量精度，對現場安裝的同心度等要求很高，安裝較復雜。 氣體超聲流量計對現場安裝的要求不高，法蘭連接，按流量計本體的流向標識進行安裝即可。

2.3使用條件

由于孔板流量計的原理決定其現場使用條件必須與設計條件相符，壓力流量的適應性差，管道內的壓力突變可能會造成節流件或二次儀表的損壞，流量可過載至孔板上的允許壓差。 氣體超聲波流量計對現場的適應性極強， 對流量的波動不敏感，有較強的短時間的過載能力，但是壓力突變可能會造成超聲換能器損壞。

３.長期使用比較

3.1準確度變化

孔板流量計由于長期使用，孔板入口邊緣磨損以及孔板彎曲變形都會降低準確度。 氣體超聲流量計由于無磨損，無示值飄移，可以長期保持較高的準確度。

3.2臟污影響

由于孔板流量計有節流件，長期使用時，臟物將堆積在孔板的上游，造成差壓信號不準，直接影響計量精度。 氣體超聲流量計為中空管段，探頭在管道內部，臟物不易堆積，只是時間長久因為探頭臟物會影響計量準確度。

3.3故障排除

由于孔板流量計的儀表特性取決于節流件的幾何形狀和尺寸，需要經常檢查節流件，一旦節流件發生變化就必須更換，節流件的壽命取決于氣體流量及壓力的大小。 氣體超聲流量計儀表本身具有很強的自診斷功能，一旦不在正常狀態就會報警，并自動記錄報警期間的數據，超聲探頭的使用壽命一般為８ 年，并可在線更換。

3.4備件

孔板流量計由于節流件經常磨損、變形，因此需備多套節流件。 氣體超聲流量計只需備一套探頭，可替換使用。

3.5日常維護

孔板流量計需要定期清洗孔板，并檢查節流件的幾何尺寸等參數。 氣體超聲流量計則可免維護，自檢功能強大。

3.6強檢周期

孔板流量計的檢定周期為一年。 氣體超聲流量計的檢定周期為２ 年，在現場投入使用后進行使用中檢驗，也可以延長為６ 年。

4.費用比較

4.1一次性投資費用

由于氣體超聲波流量計有量程比寬的特點，相對于孔板流量計在大管徑大流量的分輸站、門站或雙向計量中可以簡化工藝管路，調壓設備、閥門等都相應減少，大大節省了投資。

另外，由于氣體超聲流量計所要求的直管段是前１０D 后５D，遠遠小于孔板流量計的前３０D 后７D，因此占地面積大大減少。 我國某站設計時，按不同的方案設計估算了投資，結論是采用氣體超聲流量計比采用孔板流量計投資節省約２５％左右。

4.2長期運行費用

流量計長期運行時， 大概有以下幾方面的費用：設備維護費、標定費用、修理費以及人工費用等。

１）設備維護費

氣體超聲流量計的設備維護費遠低于孔板流量計的設備維護費。

２）標定費用

由于氣體超聲流量計的強檢周期比孔板流量計的強檢周期短，因此標定費用遠遠少于孔板流量計的標定費用。 另外，孔板流量計僅為校準差壓變送器每年就花費相對較多，在加上孔板流量計需配密度計，每年一次校準密度計也要增加標定費用。

３）修理費

由于孔板流量計需要經常更換節流件，而氣體超聲流量計一般沒有可更換部件，但是一旦超聲探頭故障，必須請廠家專業人士進行更換。 因此修理費用超聲波流量計比孔板流量計要大得多。

４）人工費用

孔板流量計需要維護、 切換以及經常校準溫度、壓力、差壓變送器等操作，人工費用較多。 而氣體超聲波流量計可以做到無人職守，不需維護，因此氣體超聲流量計的人工費用將遠遠小于孔板流量計。

５.結語

當然，氣體超聲流量計也有一些缺點，如安裝在一些閥門附近時，特別是安裝在閥門的下游時，當氣流速度很高時，閥門兩端有較大的壓降，一些閥門及一些所謂的低噪聲閥會產生大量的超聲噪音，超聲信號可能被超聲噪音所淹沒而無法分辨，氣體超聲流量計無法正常工作。 另外，由于 ＣＯ２ 會使超聲波信號衰減，因此不宜用于 ＣＯ２ 濃度過高的混和物等。

隨著電子技術和計量技術的發展，氣體超聲流量計上述技術缺點也會逐漸的解決。 氣體超聲流量計無論在技術性能還是運行費用等方面相比孔板流量計都具有無可比擬的優越性，盡管在實際的應用中還將存在一些問題，但有理由相信隨著技術的發展及現場使用經驗的不斷累積，這種新型的儀表一定會應用的更好。
