克服傳統的產品質量評價方法的不足，以DNl00彎管流量計為例，對彎管流量計的動態質量及其評價指標進行研究。利用有限元分析軟件ANSYS分析現場環境溫度、管內介質溫度和前后直管段長度對彎管流量計幾何形狀的影響，并得出各工況下的彎管結構尺寸參數及其質量指數的變化規律?；谟邢拊治龅膹澒芰髁坑媱討B(tài)質量評價系統已在某熱電廠得到應用，并且取得了預期的使用效果。

0.引言

目前，傳統的質量評價理論仍然是產品質量評價的主體，它主要是規定某個參數的公差范圍，通過判斷該項參數是否落在給定區間內來評定產品是否合格：如果參數落在給定區間內，則一律認為產品“合格，否則就不合格。隨著制造技術的不斷提高，和人們消費水平的提高，這種質量評價方法受到了前所未有的挑戰。1996年，Cen Yongting嵋1指出質量具有模糊屬性，而且模糊質量和清晰質量之間可以相互轉換。2006年，Li Chaona提出了產品靜態質量和動態質量的概念以及基于模糊數學的產品數字化質量評價體系，認為任何產品的質量都由靜態質量和動態質量構成。靜態質量包括產品的設計質量和制造質量，其中，設計質量指產品的幾何特征參數設計和公差分配等；制造質量指實際制造出的產品與設計指標的符合度。動態質量指產品在使用過程中受環境影響所表現出的實時質量。

彎管流量計以結構簡單、維護方便、無附加阻力損失、測量精度高和使用壽命長等優點而深受用戶的青睞，在冶金、石油和供熱等行業獲得了廣泛的應用。對于彎管流量計來說，其質量也包括靜態質量和動態質量兩個方面，其中，動態質量主要是指彎管在使用過程中，由于受到周圍環境溫度、管內介質溫度和安裝位置等因素的影響而產生的質量變化。

1.彎管流量計測量原理

彎管流量計以標準的90。彎管作為傳感器件，是一種將流體動量轉換成壓力的動壓式流量儀表。根據流體強制旋流理論，當具有一定流速的流體流經彎管時，由于彎曲管壁的導流作用，流體被迫在彎管內作圓周運動而產生慣性離心力。在此離心力的作用下，彎管截面壓力呈不均勻分布，由此在彎管的內外側壁上產生壓力差。經理論研究和試驗分析，管內流體的流速與壓差、流體密度及彎管幾何尺寸有關，即：

式中：穢為流體的平均速度；口為流量系數；尺為彎管的曲率半徑；D為彎管的內徑；R／D為彎管的彎徑比；△p為彎管內外側壁的壓力差；p。為管內流體的密度。、

由此可見，在彎管流量計的幾何結構尺寸確定之后，只要測取流體流經彎管時內外側壁的壓力差和流體密度，就可以確定管道內流體的平均流速，進而計算出流體的流量H“j。

2.彎管流量計變形機理研究

2．1彎管流量計熱應力有限元分析

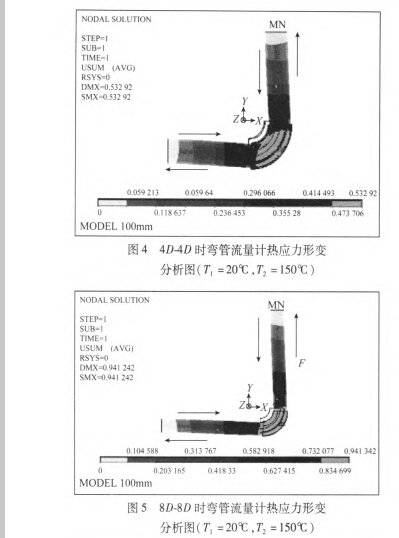

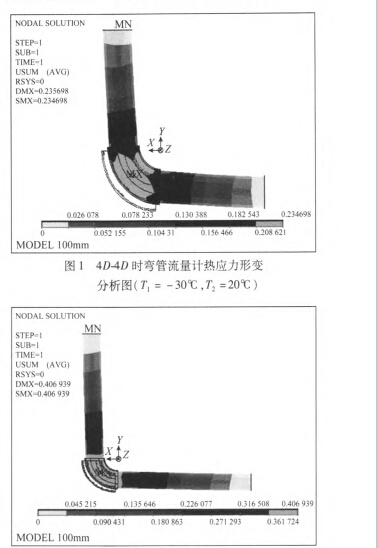

在實際生產中，不同的約束條件將對彎管流量計的變形產生不同的影響。本文以DNl00彎管流量計為例，并借助ANSYS軟件平臺，采用間接耦合方法，對管內介質溫度、環境溫度和前后直管段長度對彎管流量計變形所產生的影響進行分析。7J。具體的熱應力分析結果如下。當彎管流量計的環境溫度正=一30。C、管內介質溫度疋=20℃，以及前后直管段長度L分別為4D(用4D-4D表示前后兩個直管段長度均為4D)、8D(8D．8D)、10D(10D一10D)時，其熱應力形變分析圖分別如圖1、圖2、圖3所示。當彎管流量計的環境溫度TI=20％、管內介質溫度疋=150％，以及前后直管段長度三分別為40(40-40)、8D(8D．8D)、10D(10D．10D)時，其熱應力形變分析圖分別如圖4、圖5、圖6所示。圖4一圖6中，箭頭表示熱應力產生的方向。由圖1～圖3所示可知，不同直管段長度時彎管流量計熱應力形變***大應力值應為0．234 698、0．406 939、0．419  143。

由圖1、圖4所示可見，在TI=一30℃和疋=20℃的情況下，整個彎管流量計動態質量評價系統發生收縮變形，在T，=200C和疋=150。C的情況下則發生膨脹變形。由于直管段長度尺寸較短，前后直管段長度對彎管的熱變形影響較小。此時，彎管流量計的彎管段上各點的位移不均勻，因此彎管將產生較大且復雜的變形：在正=一300C和疋=200C的情況下，彎管曲率半徑將變小，而內徑的變形非常小，如果忽略內徑的變化，此時彎徑比將變??；在T，=20cC和乃=150℃的情況下，彎管曲率半徑將變大，如仍忽略內徑的變化，則彎徑比將變大，熱應力使彎管形變變大。

 由圖2、圖5所示可見，在8D一8D的情況下，由于彎管流量計直管段長度增加，前后直管段的熱伸長量變大，且向彎管處集中，因此對彎管變形的影響進一步增大。同時，在彎管流量計動態質量評價系統發生變形時，彎管段對直管段產生如圖5所示的熱應力，直管段由于彎矩作用將向內側彎曲，而且彎管上各點的位移接近相等，且其變形源于連續位移，從而減小了對彎管變形復雜程度的影響。

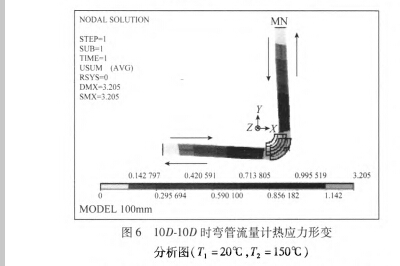

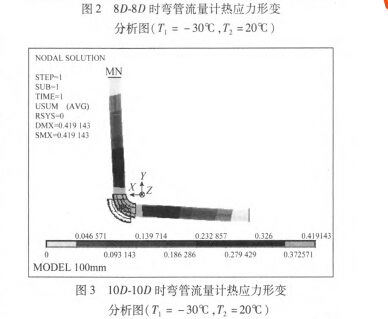

 由圖3、圖6所示可見，10D—IOD彎管流量計在環境溫度為一30℃或20。C和管內介質溫度為20。C或1500C情況下，當彎管流量計動態質量評價系統發生熱變形時，由于受到彎管的反作用，直管段將產生更大的彎曲，并向直管段集中，從而減小了彎管的熱變形，說明溫度對彎管的影響變小。另外，彎管上各點的位移變化進一步縮小，因此彎管的變形將更為理想。

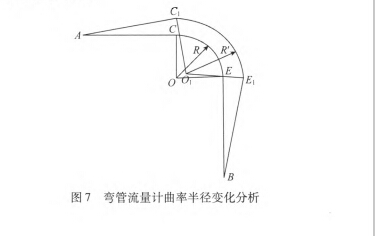

2．2彎管流量計結構尺寸變化研究彎管流量計曲率半徑變化分析如圖7所示，圖7中，分別取直管段上兩點A、B，AC和BE段為管線的直管段(點A、點B固定)，CE段為管線的彎管段，冷態下管線的直管段與彎管段分別相切于點C、點E，做AC的垂直線與BE的垂直線相交于點0，確立圓心為0。由于溫度變化的影響，彎管發生形變，同理可確定變形后的圓心為0．，彎管直徑變大，彎管直管段伸長，且均向彎管處集中，彎徑比發生變化。彎徑比就是彎管的中心曲率半徑與彎管內徑的比值，它是描述彎管幾何特征的重要參數。彎徑比的大小準確地描述了彎管的彎曲程度，隨著彎管彎徑比的增加，彎管的彎曲程度將減小。

為了使問題簡化，對彎管流量計做出如下假設¨J。1)變形后的彎管仍然為圓弧形，與兩側管線分別相切于點C．和點E。。2)變形后，彎管的橫截面仍為圓形且內徑不變。

考慮溫升所引起的熱伸長，彎管的弧長z為：

f=(0．51『+0．5,rrr／AT)R (2)

式中：叼為彎管材料的熱膨脹系數；△r為環境溫度與管內介質溫度的差值；R為彎管變形前的曲率半徑。

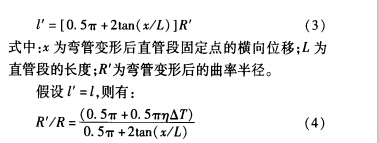

考慮安裝條件的影響，彎管的弧長2’為：

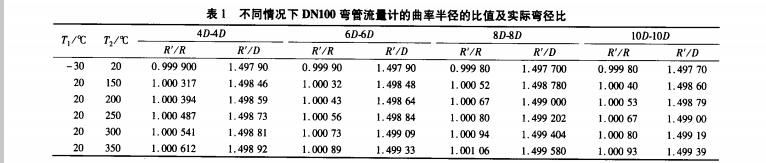

根據式(4)計算，并結合有限元分析結果，可得到不同溫度和安裝條件下DNl00彎管流量計的曲率半徑的比值R’／R與實際彎徑比R’／D，如表1所示

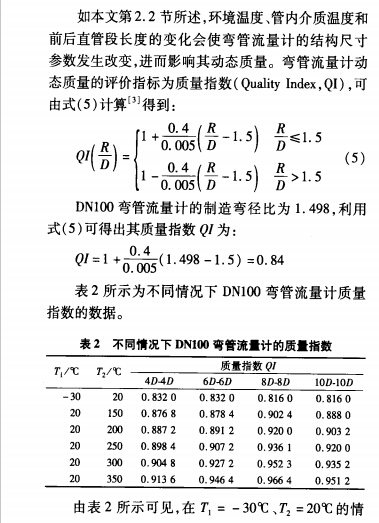

3.彎管流量計動態質量評價指標

況下，DNl00彎管流量計的質量指數隨著直管段長度的增加而有所降低，而在其他溫度下，質量指數均有所提高，這說明在實際生產中，由于各種因素的影響，彎管流量計的質量將發生不同程度的改變。

4.結語

目前，彎管流量計已在許多工業領域得到廣泛應用。應用場合不同，管內介質溫度和外界環境溫度之間存在很大的差別，而且安裝條件也可能有很大差異。根據動態質量評價研究的結果，通過對現場應用環境進行分析，可以判斷出彎管彎徑比的實際變化，當彎管流量計動態質量評價系統溫度升高時(圖4一圖6對比圖1一圖3應力結果)，彎管殼體之間的不同熱膨脹以及結構相互作用，會使彎管處于高應力狀態，選取不同彎管彎徑比對彎管撓曲變形有較大影響，圖1一圖3分析結果顯示，彎管流量計熱應力形變***大應力值分別為0．234 698、0．406  939、0．419 143MPa，在相同溫度環境和管內介質溫度下，彎徑比越大，應力數值越大，反之彎管變曲應力數值變小，其受力狀況好轉。對于彎管流量計動態質量評價而言，重要的是彎徑比變化，而對于變形方向并無太多考慮，減小彎管變形就是為了減小彎徑比變化，從而選擇***為合適的彎管流量計，而不是簡單地選擇彎徑比***接近于1．5的彎管流量計。這樣既可以降低彎管流量計動態質量評價系統成本，又能夠降低生產企業的加工難度，制造出質量***好的產品。也是進行彎管流量計動態質量評價研究的意義所在。
