雙渦輪流量計計量燃油消耗的方法研究

內燃機車燃油系統的設計使得燃油流量與燃油消耗量之間存在巨大差距，即燃油的 “大流量小消耗”難題。對構成燃油消耗量計量誤差的原因進行了深入分析; 基于誤差理論、通過大量實驗研究，用改進的常規流量計量裝置—渦輪流量傳感器，采用溫度補償方法實現了燃油的質量流量測量; 通過對實驗數據的處理及采用現場實流參數匹配的方法，實現了內燃機車燃油消耗量的實時準確計量?，F(xiàn)場實際運行結果顯示樣機計量精度達到 1. 0 級，滿足實際計量需要。

當前全球能源危機日趨嚴重，環境保護已經成為全世界關注的熱點。節能減排首先要從降低能源消耗杜絕能源浪費做起。鐵路內燃機車的動力來源是柴油機，柴油機的工作狀態直接決定了能源的消耗和廢氣的排放。目前內燃機車的運行控制大多集中在安全運行方面，對于能源消耗的計量是按機車組核算，還停留在看油箱油位、讀標尺刻度的時代。在燃油消耗量的管理考核上，缺乏必要的科學手段，只能按機車組進行考核，不能實現按班考核。在機車乘務員交接班過程中，只能靠眼睛觀測，憑經驗估計大概用油量，尚無較的客觀計量依據.

在我國的鐵路系統中，一臺機車( 機車組) 一般是由兩到三個乘務班擔當，按機車組核算不利于調動各乘務班節能減排的積極性。采用現代科技手段，實時檢測并記錄機車內燃機燃油消耗情況，實時監控內燃機熱工狀態，為加強燃油消耗的管理、建立約束激勵機制，特別是從根本上解決機車乘務員按班考核，達到促進機車乘務員提高機車操作水平，努力為實現“多拉快跑節油少排放”創造前提條件。

1.難點

內燃機車燃油消耗的計量在熱工量測量領域?qū)儆诹髁繙y量，計量對象為液體柴油。液體流量的計量本來是比較容易實現的，現有的常規流量儀表計量液

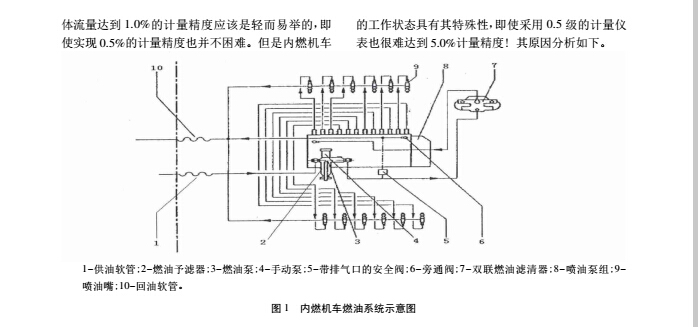

首先是確定測量方案。圖 1 所示為內燃機車燃油系統原理。燃油從油箱經供油軟管 1 由燃油泵 3

泵入內燃機車燃油系統，使系統壓力達到設計值 ( 一般為 0．2 ～ 0．3MPa) 。在機組不工作( 機車未啟動) 時，進入燃油系統的燃油全部經旁通閥 6 及回油軟管 10 返回油箱，此時稱為“空打燃油泵”狀態;當內燃機工作時，噴油泵組 8 啟動，燃油系統中的燃油一部分經噴油泵被燒掉，沒有被噴油泵抽走的燃

油經旁通閥 6 及回油軟管 10 返回油箱。此時稱為“工作狀態”。在空打燃油泵狀態，內燃機車不做功，燃油消耗為零。即此時流經供油軟管 1 的燃油全部經回油軟管 10 返回油箱［4］; 在工作狀態，內燃機做功，燃油消耗隨機車的出力情況而變化。內燃機車消耗的燃油實際上是噴油泵組啟動后經各噴油

嘴 9 噴出的燃油之總和。一臺內燃機車的噴油嘴數量與內燃機車的氣缸數相對應，通常內燃機車有 9－12 個氣缸。要準確地實時計量內燃機車的燃油消耗量有兩個方案可選。

方案 1: 安裝 9 ～ 12 個流量計量裝置，計量每一個氣缸的耗油量然后將計量結果求和，稱之為“分別計量求和法”。

方案 2: 安裝兩個流量計量裝置分別計量從油箱進入內燃機車的流量 q1 和從內燃機車返回油箱的流量 q2 ，然后求得兩者之差 q=q1 －q2 作為內燃，機車的燃油消耗量 此方法稱之為“流量差法” 。

在柴油機的四個沖程中，只有“噴油”時段消耗燃油，其余時段燃油在管路中是靜止的，即通往柴油機噴油嘴的燃油管路中燃油的流動是斷斷續續( 脈動) 的。由于內燃機車在工作時各氣缸的供油管路流動狀態是脈動的，對于脈動流量要實現準確計量十分困難; 內燃機的燃油噴嘴所處工況條件無法滿足準確計量的基本要求; 內燃機的氣缸數量眾多，分別計量所需計量裝置眾多。因此方案 1 無法實現。對于方案 2，由于內燃機中眾多氣缸的噴油時間是相互錯開的，并且各噴油嘴的噴油量在同一工況下十分相近，因此燃油泵供油回路中的流量基本平穩，能夠采用常規流量計量儀表進行計量; 燃油泵的供油回路具有足夠的流量計安裝位置和理想的工況條件，從測量條件上有可能進行油耗計量; 方案 2 只測量內燃機車燃油系統的進油和回油流量，僅需要兩套計量裝置，因此實時計量內燃機車油耗量采用流量差法具有可行性。

流量計量儀表的量程選擇以及計量準確度的計算。安裝在內燃機供油回路上的流量計不論是用來測量進油流量還是測量回油流量，其測量上限 q 至少要達到進油流量的數值。而燃油消耗量是進油流量與回油流量之差，實測數據顯示，一臺怠速油耗只有 20L /h，滿負荷***大油耗大約是 300L /h 的東風 4B 型機車，其進油流量達到 3000L /h。即燃油消耗量只占其流量的 1 /10 ～ 1 /150，此謂之“大流量小消耗”。假設能夠用在該內燃機車上進行計量的一對流量傳感器自身計量誤差為 δ =± 0． 5% ( 滿度誤差) ，于是在這種“大流量小消耗”的工作狀態下，該內燃機車燃油消耗量的計量誤差有可能達到2δ / ( 1 /10 ～ 1 /150) =10%－150%! 也就是說，采用了高精度的流量計量儀表得不到高精度的燃油消耗量的計量效果。這是用流量差方法計量內燃機車燃油消耗量遇到的問題之一。

再來考慮流量傳感器的種類。目前能夠適合用于內燃機車進行流量計量的流量傳感器測量的都是體積流量，即傳感器的輸出信號只與流經傳感器的流體體積有關; 實驗證明，內燃機車在工作時進油溫度與回油溫度之差可達 50℃ 甚至更多并且經常變化，而所用燃油的體積膨脹系數約為 0．8% /10℃，只這一項引起的流量傳感器自身計量誤差就可達到4%以上，對油耗量引入的計量誤差至少為 40%! 除此之外，燃油的粘度、潤滑性，計量儀表本身尺寸的變化等因素也將影響計量的精度。采用流量差法實時計量內燃機車油耗量必須解決上述問題。

2.解決方案

采用流量差法實時計量內燃機車油耗量需要同時計量從油箱進入內燃機車的燃油流量 q1 和從內燃機車流回油箱的燃油流量 q2 ，其差值 q=q1 －q2即為燃油消耗量。常用的流量傳感器中，容積式流量計［7］準確度較高，適合油品介質的計量; 但容積式流量計故障時會造成管路堵塞，破壞被測介質流體的流動。在內燃機車中，如果燃油輸送受阻，機車將無法自主運行而引發“機破”故障。“機破”故障是鐵路運輸過程中***嚴重的機車設備故障，是不允許發生的! 因此容積式流量計不適合在線計量內燃機車燃油流量?？剖狭|(zhì)量流量計 的優點是可直接計量進、回油的質量流量，從而方便地得到內燃機車的實時燃油消耗量。然而，科氏力質量流量計的測量原理是通過測量流體流過以一定角頻率振動的管路時管壁的受力變形來實現的，因此從測量原理上就要求安裝現場不能有振動干擾。而內燃機車在運行過程中振動是不可避免而且是十分嚴重的，因此科氏力質量流量計不適合在線計量內燃機車燃油流量。渦輪流量傳感器以其結構簡單、體積

小、精度高、量程范圍寬、輸出為頻率信號等優點而得到廣泛的應用 。渦輪流量傳感器即使發生故障也不會對輸油管路造成堵塞，因此對于內燃機車燃油的計量而言，可以選擇渦輪流量傳感器。

本文正是采用渦輪流量傳感器作為進、回油流量的計量裝置。渦輪傳感器的輸出脈沖信號頻率與流經渦輪傳感器的流體的體積流量成正比，渦輪流量傳感器的質量流量儀表系數是流體介質溫度的函數。在進行流量測量的同時必須測量介質溫度。為此，本文首先對渦輪流量傳感器的結構進行了改造，將高精度的集成溫度傳感器與渦輪流量傳感器組合成一體，從而實現在流量測量的同時同地測量介質的溫度。用測得的介質實時溫度，按照在實驗室標準計量裝置上得到的每臺流量傳感器特定的質量流量—溫度特性函數，對流量計量結果進行修正，從而得到正確的質量流量測量值。用這種方法得到的質量流量的計量精度優于 0．5 級，即流量計的計量誤差 δ≤±0．5%。

內燃機車的燃油消耗量 q 只有其進油量 q1 的1 /150 至 1 /10，所用流量計的量程上限至少要達到進油流量 q1 的數值。假設計量用流量計的***大計量誤差是 δ%，那么其允許的***大誤差為 | δ | q1 ，由于流量差法實時計量內燃機車油耗量是分別計量進油流量 q1 和回油流量 q2 ，則用上述流量計計量油耗量的***大誤差可以達到 2 | δ | q。燃油消耗量 q 的計量結果有可能將流量計量儀表的計量誤差 δ%放大幾十甚至幾百倍! 這樣的計量精度使燃油消耗量 q 的計量結果沒有任何意義。產生這一問題的根本原因是內燃機車燃油系統“大流量小消耗”的工作狀態使得燃油消耗量只占計量儀表量程的很小一部分以及流量計量儀表在計量精度允許范圍內的隨機誤差的不確定性。內燃機車燃油系統“大流量小消耗”是一個無法改變的客觀現象，要解決上述問題，只能從流量計量儀表在計量精度允許范圍內隨機誤差的不確定性方面著手，使該隨機誤差在流量計量點附近趨于一致而相互抵消。進行這項工作首先需要了解內燃機車燃油輸送過程中流經流量傳感器的實際流量、實際溫度及其大致變化范圍，在此范圍內對構成流量差法燃油消耗量計量的流量計量裝置進行標定及參數匹配，使之不但具有足夠高的計量精度，而且兩者的測量誤差方向也要一致。即對 A、B 兩個流量傳感器，如果其各自的***大計量誤差為 | δA |=| δB |=| δ | ，則要篩選出具有 | δA －δB | →0 的一對流量傳感器。在此基礎上，利用內燃機車空打燃油泵狀態時進油量與回油量相等這一特點，對安裝于計量現場的這一對流量計量儀表進行現場實流匹配，使其在空打燃油泵狀態下兩者的示值完全相等。即此時流經進、回油流量傳感器的實際流量為 q; 進油流量傳感器的指示值為 qA 、相對誤差為 δA ; 回油流量傳感器指示值為 qB 、相對誤差為 δB 。根據誤差理論，|δA －δB | →0，使得 q 的計量誤差趨于零，這樣就***大限度地消除了流量傳感器自身的微小誤差在大流量小消耗的內燃機車燃油計量系統中造成很大計量誤差的問題，取得了令人滿意的計量效果。

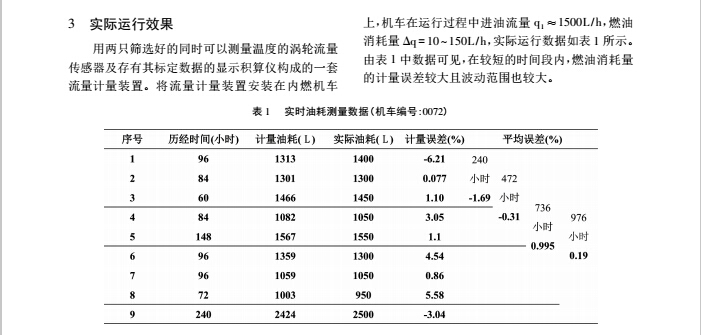

究其原因，是因?yàn)楸碇械?ldquo;實際油耗”是人工讀取機車油箱標尺與發油柱計量讀數之和得到的，發油柱的計量誤差可以保證不超過 ±0．5%，但是人工讀取機車油箱標尺的讀數誤差可達到 ±50L! 這一

誤差可隨著讀數次數的增多、累積耗油量的增大特別是隨著發油柱計量讀數所占比重的增大而趨于減小，表中“計量誤差”的***后四列數據證實了這一結論。用這種流量差法解決大流量小消耗的流量實時計量問題完全有把握達到 1．0 級的計量精度。此方法的特點在于可實現內燃機車燃油消耗量的實時計量—實時性; 在計量裝置發生故障時也不會影響機車的正常運行—安全性; 可用常規的流量、溫度傳感器實現準確計量—可靠性; 整套計量裝置結構簡單、拆裝方便、易于維護、價格低廉。

4.結語

內燃機車燃油消耗的實時計量對于鐵路系統的節能降耗、減排環保都有著至關重要的意義。本文針對內燃機車燃油消耗計量的“大流量小消耗”帶來的難題，提出了切實可行的解決方案，實驗結果顯示達到了令人滿意的效果。
