燃油系統輸油流量測試是飛機燃油系統地面模擬試驗的一項重要內容；由于試驗油箱內部的各管路與真實飛機油箱管路的布 置是一致的，不適合在油箱內的狹小空間安裝渦輪流量計，并且會破壞管路流阻特性；由于使用傳統油箱油量標定的方法進行輸油流量 測量耗時耗力，所以需要采用一種新的技術或測量方法來完成油箱輸油流量的測量；超聲波流量計體積小，不會破壞輸油管路流阻特性， 防爆等級也符合試驗要求；對超聲波流量計在浸油狀態下測試進行可行性分析，將超聲波流量計在飛機燃油系統試驗中實現創新性應用； 通過試驗證明了超聲波流量計在飛機燃油流量測試中發揮了重要作用，并且首次將超聲波流量計應用到飛機試驗油箱內部輸油管路的流 量測試中，這對飛機其他系統的流量測試和飛機機上排故試驗起到了重要作用。

0 .引言

燃油系統用來貯存飛機所需要的燃油，并保證飛機在所有 的工作狀態下都能連續、有效地向發動機供給燃油。此外，燃 油系統還具有為空調系統的工作介質、發電機冷卻系統、液壓 系統和雷達冷卻系統提供散熱的功能。飛機燃油系統試驗的主 要目的是驗證燃油系統各分系統及配套的成品、附件是否滿足 飛機性能并且驗證系統設計的合理性。試驗可根據燃油系統功 能及合理試驗方法劃分為以下九大項內容，分別為供油子系統 試驗、抽吸供油試驗、負過載供油試驗、輸油子系統試驗、壓 力加油試驗、加油沖擊壓力測量試驗、通氣增壓分系統試驗、 散熱子系統試驗和油量一耗量測量子系統試驗。合理的流量和 壓力的燃油是飛機正常飛行的保證，無論那一項試驗都會涉及 到流量的測試，所以在飛機燃油試驗中測量流量的方法尤為 關鍵。

試驗油箱是按照飛機油箱1: 1模擬設計的，油箱內部的 各種管路布置與真實飛機油箱的管路布置一致，真實飛機各個 油箱內沒有安裝流量計，所以如果在試驗室模擬臺油箱內安裝燃油系統試驗測試與控制方向的研宄。 渦輪流量計，勢必會破壞管路流阻特性，并且渦輪流量計的體 積很大，不適合安裝在油箱內的狹小空間內，只能采取其他的 試驗方法獲取試驗數據。需要采用一種新的技術或測量方法來 完成油箱輸油流量的測量。經過調研論證，采用超聲波流量計 進行燃油流量測量。超聲波流量計體積很小，只需要安裝輸油管路的外管壁上不會破壞輸油管路流阻特性，并且其防爆等 級符合試驗要求，適合安裝在油箱內測量管路的液體流量。在 下面的文章中將要論述其在燃油試驗中的具體應用。

1.超聲波流量計簡介

19世紀30年代，德國人發明有史以來臺超聲波流量 計。迄今為止，超聲波流量計歷經了九十多年的發展歷程。雖 然***初的超聲波流量計使用并不廣泛，但在一九七零年以后， 隨著集成電路和電子技術的迅速發展，使得超聲波流量計在測 量精度、響應速度和穩定性方面有了大幅度改善。近十幾年 來，隨著我國航空事業的快速發展，國防工業對于測試設備和 測試技術能力要求的逐步提高，超聲波流量計迅速成為流量測 量的領域不可或缺的組成部分[2]。

超聲波流量計主要由流量計二次儀表、測量探頭（換能 器）及信號處理單元和安裝部件組成。正確選擇測量點對于實 現可靠和高精度的測量是至關重要的，測量必須在管道上進 行。測量點的正確選擇和正確的傳感器安裝位置能保證在***佳條件下接受和處理超聲波信號。由于測量環境不同對測試影響 的因素眾多，對于傳感器的定位并無標準方案。傳感器安裝的 正確性主要受介質影響，受介質中存在的氣泡影響，受管路的 直徑、材料、內襯、壁厚和形狀影響。安裝應該盡量避開管路 中有沉積物的位置，應確保選定的位置上的溫度處于儀器換能 器的工作范圍內。

結合飛機燃油試驗流量測量的需要，分析一下所選 FLEXIM公司的F601型號超聲波流量計的特點。（1)測量精 度為0.5%完全符合試驗需要；（2)適用溫度范圍一 200? 450°C完全包含試驗測試溫度范圍；（3)響應時間為70 ms; (4)可測量***小管徑為6 mm; (5)可測較低流速為0.01m/ s；()主機采用雙處理器，一個作為信號采集，一個作為信 號處理，提高運行速度；（）傳感器內部帶有溫度補償功能， 確保介質溫度發生變化時，保證測量精度；（）傳感器電纜為 鍇裝電纜，防止傳感器在經常適用的情況下?lián)p壞電纜，適應試 驗環境；超聲波流量器內部固化儲存芯片，適用時流量計自動 讀取傳感器數據，方便操作，保證試驗測量精度。

2.超聲波流量計原理

超聲波流量計就是通過測量流體對超聲波的作用所承載的 信息來測量流體流量的。若所利用的承載信息不同，其測量原 理也就不同，超聲波流量計的測量原理可以分為時差法、相關 法、多普勒法、噪聲法、旋禍法和波束偏移法等。其中時差法 的技術***為成熟，應用也***為廣泛，本文測量燃油流量就是采 用的時差法原理。

時差法是通過測量超聲波束在管道流體中傳播時間差值來 測量流體流速，進而計算出流量的。

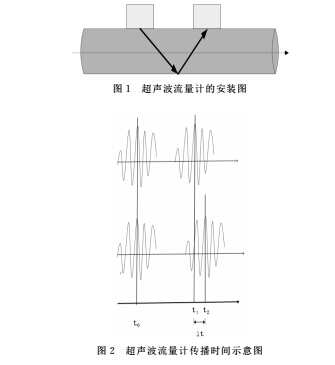

超聲波流量計的測量原理參見圖1和圖2。

圖1中管路為輸油管路，兩個方塊為超聲波流量計的換 能器，超聲波流量計貼在輸油管外壁上，一個為超聲波發射模 塊，一個為超聲波接收模塊。

如圖2所示，圖上方波形圖為超聲波在靜止液體中傳播示 意曲線，下方是在有一定流速的液體傳播示意曲線。由于超聲 波在煤油中的傳播速度是一定的，由于兩個模塊安裝位置之間 的距離是固定的，那么如果管路內的油是靜止的，那么一束超 聲波經過管路中煤油，再反射到接收模塊，超聲波在煤油傳播的時間就是一個定值，即^;當管路中的液體是流動的，超聲 波此時傳播速度應該是液體的流動速度疊加上超聲波在煤油中 的固有的傳播速度，所以與液體靜止時接收到超聲波的時間有 滯后或超前，這個時間為^，時間差A(yù)就是由于管路中液體 流動產生的，并且與流動速度相關，在己知管路內徑和超聲波 在液體中的固有傳播速度的情況下，就可以通過一系列計算獲 得液體單位時間內流過的體積，即管路中流動液體的瞬時 流量。

3.超聲波流量計組成和性能指標

一套超聲波流量計由兩個探頭（換能器）、同軸電纜和測 量?jī)x表（二次儀表）組成，兩個探頭直接安裝在管路上，通過 同軸電纜將信號輸入給二次儀表，兩個探頭一個為超聲波信號 發射探頭，一個為超聲波信號接受探頭。

超聲波流量計的測試精度為：0.5%防爆等級：二區防爆ExdIIBT4 可測溫度范圍：一 200C?450C 可測較低流速：0. 01 m/s 可測***小管徑：6 mm

4.超聲波流量計安裝方法和注意事項

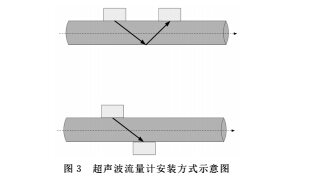

安裝方式主要有兩種：同一側安裝和對側安裝，見圖3.

上圖是反射式，采用V型或W型安裝；下圖是直射式， 采用Z型安裝。選擇哪種安裝方式與管路的管徑相關，一般將 管徑參數輸入與傳感器配套的測試儀表內，測試儀表經過計算 會提示一個比較適合的安裝方式，并且給出***優的安裝距離。 安裝人員按照此參數進行實際安裝。

反射式安裝需要兩個模塊中心線在一條直線上，并且與管 路軸線平行，而直射式安裝兩個模塊中心線在一個平面內，并 且與管路軸線平行。這兩個條件看似簡單，卻往往因?yàn)榘惭b位 置和安裝空間的限制不容易實現，通常要利用直角尺和游標卡 尺共同完成安裝。兩個探頭之間的距離要利用游標卡尺 測量，此參數需要輸入給測量?jī)x表參與流量值計算。

超聲波安裝位置的選擇，有以下幾條注意事項：

①首先保證需要測量的管路是一段直管路，并且管路外表 面和內表面都比較光滑，如果表面比較粗糙，會降低超聲波的 反射能力，影響測量精度；②傳感器距離如果管路上有彎頭、變徑、閥門和泵等，要 保證一定的距離，因?yàn)樵趶濐^、變徑、閥門和泵的附近容易產 生渦流，影響測量數據，具體距離參數可查找安裝說明的參數 表，傳感器一般與之都要相距10倍管徑以上；

③如果選擇垂直地面的管路測量，要注意液體的流向，要 選擇液體向上流動的管路，因?yàn)橐后w向下流動時，受重力的影 響，容易造成液柱不連續，有氣泡產生，影響測量精度。

5. 二次儀表的使用及數據采集

超聲波流量計的探頭通過同軸電纜與二次儀表相連， 二次 儀表通過采集超聲波信號，進行相關計算，得到流量值。

二次儀表需要輸入輸油管路的管徑參數，超聲波在煤油中 的傳播速度，煤油密度、黏度系數、測試電纜長度等參數。

測量?jī)x表計算出流量值后，可以根據設定的量程范圍變送 輸出標準的電流電壓信號，供計算機測試系統采集記錄。

6.超聲波流量計的在飛機燃油試驗中具體應用

在飛機燃油試驗中需要采用油箱標定的方法來測量輸油流 量。在以往的型號試驗中油箱標定的方法是通過逐次向油箱內 加入一定量的煤油，記錄下油箱內液位傳感器的液位高度，得 到油箱的油量一高度曲線。在油箱標定試驗中，油箱輸油，記 錄下油箱內液位傳感器的液位高度變化，通過油量一高度曲線 計算得到油箱油量隨時間變化曲線，其斜率是油箱輸油瞬時流 量。但是油箱標定是一項很龐大的試驗，雖然試驗本身并不復 雜，但需要耗費大量人力物力，在某型飛機油量標定試驗中， 整個試驗團隊用兩個月才完成標定試驗。并且在飛機燃油試驗 中，試驗需要測試不同油箱在不同姿態下的輸油流量，而渦輪 流量計的體積很大，不適合安裝在油箱內的狹小空間，因此不 能安裝渦輪流量計，為了保住試驗節點不能再使用的耗時耗力 的測量方法。所以，需要采用一種新的技術或測量方法來完成 油箱輸油流量的測量。經過調研論證，發現了一種新型流量測 量?jī)x器一超聲波流量計進行流量測量。超聲波流量計的優點是體積很小、適合安裝在輸油管路的外管壁上，不會破壞輸油管 路流阻特性，并且其防爆等級是二區防爆Exdll BT4符合飛機燃油試驗要求，可以浸泡在油箱煤油中測量油箱內部管路的煤 油流量。

團隊首次將超聲波流量計應用到飛機燃油試驗中，而其中 ***大亮點就是首次使用超聲波流量計測量浸在飛機油箱中的輸 油管路的輸油流量。

下面結合測量機翼油箱的輸油流量測量介紹超聲波流量計 的在飛機燃油試驗中具體應用。

首先打開油箱口蓋，確認需要測量的管路，選擇測量位置 時要參照上文所述的安裝位置選擇注意事項。

通過查閱管路設計圖紙，獲得待測輸油管路的材料型號、 管徑、壁厚等參數指標，經確認，機翼油箱的輸油管路材料為鋁、外徑（XX) mm、壁厚（XX) mm，將這些參數輸入測量 儀表，測量?jī)x表經過內部計算，給出***優的安裝方式和探頭之間的***佳間距。

在確定好安裝位置后，按照測量?jī)x表提示的安裝方式和間 距進行安裝， 安裝時一定要注意探頭的中心線與管路軸線平行， 參照前文論述，另外注意探頭的方向與管路中煤油流向一致。

探頭固定好后，用千分卡尺測量?jī)蓚€(gè)探頭之間的實際距 離，雖然安裝時是盡量按照儀表給出的尺寸安裝，但由于安裝 空間限制，實際距離與要求距離不能完全相同，但只要將實際 距離輸入測量?jī)x表，測量?jī)x表根據實際距離進行修正。

探頭固定安裝后，將探頭的測試電纜與測量?jī)x表連接，這 時，如果管路中充滿煤油，儀表的測試界面將顯示超聲波信號 強弱，如果信號很強，則表明探頭安裝正確，如果信號弱，則 需檢查探頭安裝情況，調整安裝，直至顯示信號正常，可以進 行試驗測試。

測試儀表將測得的流量值輸入給計算機測試系統， 計算機 系統同步記錄流量值和試驗中其他參數，從而完成輸油流量測 量試驗。
