摘 要: 科里奧利質量流量計( 以下簡稱科氏質量流量計) 振動管內壁的掛壁狀態對流量計離線標定、故障診斷以及基于振動的流體粘度測量精度等均存在一定影響。針對這一問題，利用科氏流量計的諧振頻率和系統的驅動功率隨著內壁的掛壁物質量增大而變化的特性，研究與實現了基于信號特征的科氏質量流量計掛壁狀態的在線監測，提高了流體流量、粘度、密度等測量的精度。通過模擬科氏質量流量計掛壁狀態的實物仿真實驗，驗證了基于信號特征的科氏質量流量計掛壁狀態在線監測技術的有效性。
科氏質量流量計是一種直接式流體質量流量測量?jī)x表，它是利用流體流過振動管道產生的科氏力對管道兩端振動的相位或幅度的影響來測量流過管道的流體質量［1 － 2］。由于科氏質量流量計工作狀況受到溫度，壓力等諸多因素的影響［3］，以及流體都是粘性的和非純凈的［4］，必然導致被測流體中的雜質在管道內沉積，管道發生掛壁故障，流量校準因子發生偏移，影響質量流量及流體密度的測量精度; 同時，導致振動管的耗能發生變化，影響以檢測振動管耗能為基礎的流體粘度測量的精度［5 － 8］。因此，流量計在使用0． 5 y ～ 2 y后進行重新標定是非常必要的［9］。當今，對科氏質量流量計的重新標定方法大多數是采用拆裝的方式，進行離線標定和故障檢測。這種標定和故障檢測方式耗費了大量的人力和物力，縮短了科氏質量流量計的使用期限。
1、ZLJC7 型科氏流量計掛壁模型：

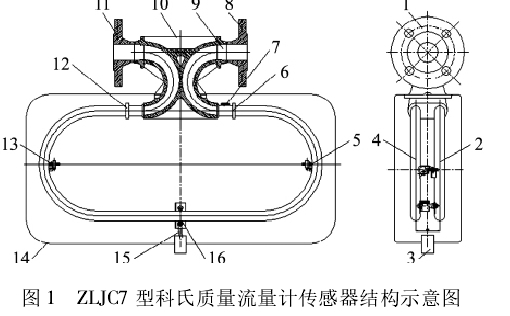

圖 1 ZLJC7 型科氏質量流量計傳感器結構示意圖
圖中: 1、8、11 為連接法蘭; 2、4 為振動管; 3 為接線端; 5、13 為相位差檢測裝置( 為磁電式傳感器，一根管上安裝的為傳感器線圈，一根管上安裝的為磁鐵) ; 9 為分流體; 7 為溫度傳感器; 16 為激振裝置( 一根管上為激振線圈，一根管上為磁鐵) ; 6、12 為定距板; 10 為傳感器本體; 14 為外殼。其中激振裝置輸入的正弦驅動信號，其頻率與傳感器系統諧振頻率一致。
ZLJC7 型科氏質量流量計的***大測量范圍為7 t / h( 管道內流體為水時，流速約為 17． 5 m / s) ，按照20∶ 1 的量程范圍計算，它的***小流量約為350 kg / h( 管道內流體為水時，流速約為 0． 875 m/s) ，根據Re =ρv Dμ［4，10］( Re 為雷諾數，ρ 為流體密度，v 為流過管道截面流體的平均速度，D 為流體特征長度，μ 為流體粘度) ，圓管定常流動的下臨界雷諾數取為Re = 2 320 時，v = 0． 097 m / s，小于 0． 875 m / s，則管道中的水流始終處于紊流狀態。同時，根據Ma =v1340［4］( Ma 為馬赫數，v1為管道內流體的流速) ，17．5 /340≈0． 051 5 ＜ 0． 3，則管道內的水流是不可壓縮的。由于利用 ANSYS 對 ZLJC7 型科氏質量流量計的仿真分析結果與理論值相當接近［9］，所以以紊流狀態和不可壓縮性為邊界條件，利用 ANSYS 的 Flot-ran CFD 平臺［10 － 11］建立 ZLJC7 型科氏質量流量計振動管道水流在紊流狀態( 流速?gòu)?0． 75 m/s 開始以0． 25 m / s 的間隔逐步遞增到 17． 5 m / s) 下的有限元模型( 如圖 2 所示: 8 和 19 處為出口段的檢測裝置，8 為線圈，19 為磁鐵; 9 和 20 處為入口段的檢測裝置，9 為磁鐵，20 為線圈; 7 和 18 為激振裝置，7 為磁鐵，18 為線圈) 。根據仿真分析得到的管道流場分布圖和壓力分布圖，得出 ZLJC7 型科氏質量流量計有 6 種掛壁狀態的故障模型( 在直管端與彎管端相切處掛壁的機率***大) ，如圖 3 所示( 圖中的數字編號表示這些點處的管壁位置同時掛壁，例如若圖上標有 1、2、3、4、5、6、7、8，表示流量計管壁的 1、2、3、4、5、6、7、8 點處同時掛壁) 。

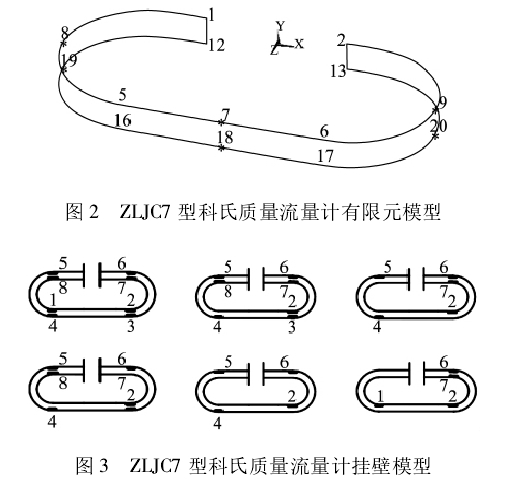

圖 2 ZLJC7 型科氏質量流量計有限元模型 圖 3 ZLJC7 型科氏質量流量計掛壁模型

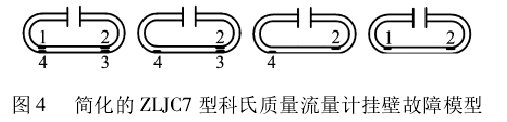

圖 4 簡化的 ZLJC7 型科氏質量流量計掛壁故障模型
對圖 4 所示的掛壁故障模型進行仿真分析時，在圖 2 中的 5，6，16，17 標號處創建 Mass21 有限元單元即可。
2、掛壁故障信號特征分析：

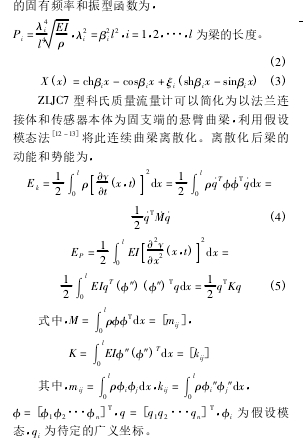

均勻懸臂梁的彎曲振動微分方程［12 － 13］為，4y( x，t)x4+1a22yt2= 0 ( 1)其中，a2=EIρ，y( x，t) 為梁上距梁固定端 x 處的微元單元 dx 的橫向位移，ρ 為梁的單位長度質量，EI 為梁的抗彎剛度。根據梁的基本邊界條件和微分方程解法解得梁的固有頻率和振型函數為，
根據虛位移虛功及拉格朗日方程理論推導出梁的自由振動微分方程為，
M¨q + Kq = 0， ( 6)假設方程的解為 q = asin( pt + ) ，
a 為待定常數列陣。將 q 代入微分方程得，
［K － Mλ］a = 0，
λ = p2，由此得到 n 個特征值和相應的特征向量 ai，
pi= λ槡i就是原連續的 n 個固有頻率的近似值。當振動管的內壁出現掛壁時，在計算梁的動能和勢能時計入附加的掛壁質量的動能和勢能，依次寫入 系 統 相 應 的 矩 陣 M、K。 kij保 持 不 變，而mij= ∫0lρijdx + mi( x) j( x) ，掛壁后的系統頻率就可重新求得。因此，掛壁后的振動管的諧振頻率就發生了變化。由密度測量公式［9］ρ液= kcf2f20( )－ 1( ρ液是被測流體密度的測量值，f 是振動管空振諧振頻率，f0是振動管充液體時的諧振頻率，kc是密度系數) 得出: 掛壁后流體密度的測量值被改變。根據PL=ff0P0［14］( PL是振動管阻尼消耗的功率，P0是振動管空振時消耗的功率) 得出: 振動管內壁掛壁后，改變了振動管阻尼消耗的功率，在粘度測量中檢測到的能耗就會受到影響。因此，科氏質量流量計振動管內壁掛壁狀態影響密度和粘度測量的精度。
仿真分析發現科氏質量流量計掛壁故障嚴重影響流量計振動管的諧振頻率，以及對密度測量的準確度。隨著掛壁質量的增加，系統的振動特性發生變化。具體體現為當管道內流的是氣體、液體或者氣 － 液兩相流時，振動管的諧振頻率與維持振動管所需要的能量( 驅動功率) 會發生變化，通過檢測系統諧振頻率和驅動功率的變化特性可判斷系統是否處于掛壁故障狀態，是否可以通過校正算法補償該掛壁故障帶來的測量誤差。
各條曲線的函數關系式為:Δρ1234= 0． 010 6 Δm － 0． 004 4Δρ234= 0． 011 2 Δm － 0． 005 6Δρ24= 0． 011 1Δm － 0． 006 0Δρ12= 0． 009 6 Δm － 0． 003 3式中，
Δm 表示振動管內壁掛壁質量增加量，
Δρ表示增加的掛壁質量引起的科氏質量流量計對密度的測量值的變化量( 下標 1234，
234，
24，
12 分別對應圖 3 所示的各種掛壁模型) 。從圖 6 和曲線函數關系式可以看出: 流體密度的測量值隨振動管內壁掛壁質量增加成線性單調增加，密度變化量都是正的增加量; 對于圖 3 所示的任何一種掛壁模型，科氏質量流量計對流體密度的測量值的變化量與掛壁質量的多少成正比，單位質量的掛壁引起被測流體的密度測

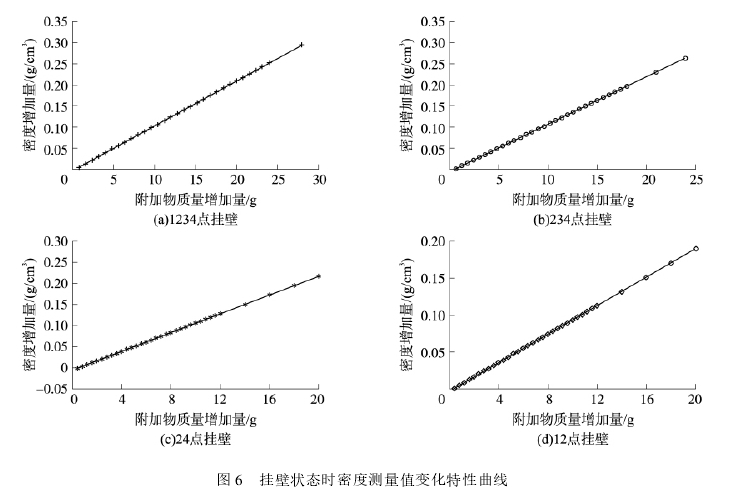

圖 6 掛壁狀態時密度測量值變化特性曲線
根據 ksθ = T［15］( ks是振動管的角彈性系數，
θ是振動管在科氏力扭矩作用下的扭轉角，

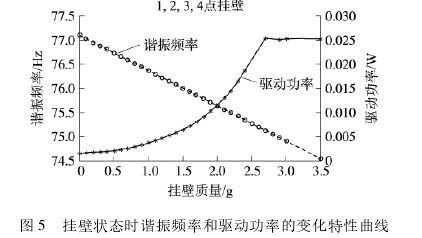

T 是科氏力扭矩) 知道: 科氏質量流量計的靈敏度系數( 剛度系數) 只與振動管的結構參數有關，說明了振動管的掛壁故障不會引起振動管剛度系數的變化。但是掛壁狀態時諧振頻率和驅動功率的變化特性曲線說明了振動管出現掛壁故障后，振動管的諧振頻率隨掛壁質量增加而減小，而公式 f =12πK槡M( f 代表振動管的諧振頻率，
K 代表振動管的剛度，
M 代表振動管的總質量。) 說明了振動管的諧振頻率與振動管的總質量不是成單調的線性關系，而諧振頻率隨掛壁質量的增加成單調線性遞減。因此，科氏質量流量計的掛壁故障對流量計的剛度有一定的影響，影響流量計的靈敏度系數。實驗發現剛度系數隨掛壁質量的增加而變化的特性曲線如圖 7 所示。圖 7 中各條曲線的函數關系式為:Δk1234= 0． 000 8 Δm2+ 0． 040 7 Δm － 0． 1213Δk234= － 0． 063 Δm3+ 0． 073 3Δm2－ 0． 284 2 Δm + 0． 116 2Δk24= 0． 005 4 Δm2+ 0． 073 3 Δm － 0． 071 8Δk12= － 0． 002 0 Δm3+ 0． 018 6Δ+ 0． 003 0 Δm － 0． 025 5

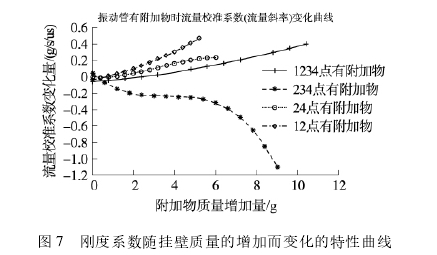

圖 7 剛度系數隨掛壁質量的增加而變化的特性曲線
式中，
Δm 表示振動管內壁掛壁質量增加量，
Δk表示增加的掛壁質量引起的科氏質量剛度系數( 流量斜率) 的變化量( 下標 1234，
234，
24，
12 分別對應圖 3 所示的各種掛壁模型) 。從圖 7 和曲線函數式可以看出: 振動管內壁 1234 點掛壁，24 點掛壁和 12點掛壁時，在掛壁允許的范圍內流量斜率單調增大，也就是說 1234 點掛壁，24 點掛壁和 12 點掛壁時測量值偏小( 測量值小于真實值或產生負向誤差) ，并且隨著掛壁質量的增加，誤差不斷增大; 振動管內壁234 點掛壁時，流量計振動管兩側的對稱性***差，相位差檢測裝置檢測到的流量計進口段與出口段的相位差變大。根據科氏質量流量計測量原理，流量計的流量斜率應變小，圖中曲線反應了在掛壁允許的范圍內流量斜率單調減小，也就是說 234 點掛壁使得測量值偏大( 測量值大于真實值或產生正向誤差) ，與理論是一致的。掛壁質量的變化會引起系統驅動功率的變化，影響了對振動管能耗的檢測精度，進而影響了粘度測量的精度。
3、掛壁狀態在線監測校正算法：

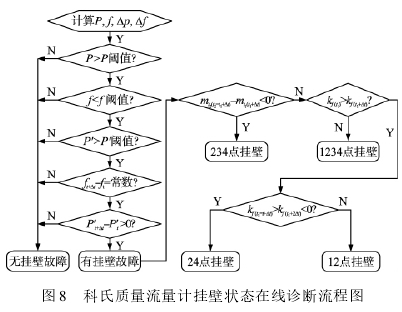

ΔP = P( t + Δt) － P( t) P' = ΔP /ΔtΔf = f( t + Δt) － f( t) f' = Δf /Δt計算出 ΔP，P'，Δf 和 f'后，根據與相應閾值的比較結果診斷出振動管是否處于掛壁狀態。若某時刻系統驅動功率高于驅動功率閾值，諧振頻率低于諧振頻率閾值，隨著時間的推移，驅動功率的增加量不斷增加，諧振頻率單調線性遞減，并且在一段時間內驅動功率和諧振頻率都遵循這種變化趨勢，則流量計振動管處于掛壁故障狀態，若不滿足，則流量計振動管處于無掛壁故障狀態。根據數據的變化規律，判斷掛壁類型?？剖腺|(zhì)量流量計掛壁狀態在線診斷流程如圖 8 所示。
4 、結束語：
