摘要：電磁流量計以其安裝方便、測量精度高和使用壽命長等一般流量計所不具備的優點，在熱網計量中擁有著不可替代的地位。因此電磁流量計對于熱網高溫水流量測量來說則是一種比較理想的計量儀表，可以在供熱企業的熱網測量中廣泛推廣。
安全措施
為保障人身和設備的安全，須遵守以下條款：
- 在選擇位置和安裝流量計之前，必須認真閱讀完本說明書有關部分，同時要考慮流量計、相關設備和機身環境的安全要求。
- 應由具備一定儀表知識的人員進行儀表的安裝和維修。
- 正確安裝流量計傳感器及配管，保證密封安全可靠，液體壓力不得超過銘牌上規定的高工作壓力。
- 采取一定措施，防止觸電事故。
- 流量計的吊裝設備應符合安全規定。
l 耐高溫電磁流量計 是一體積流量測量儀表，在測量過程中不受被測介質的溫度、粘度、密度以及導電率（在一定范圍內）的影響。
l 耐高溫電磁流量計 的量程范圍寬，可達1：100。此外，耐高溫電磁流量計 只與被測介質的平均流速成正比，而與軸對稱的流動狀態（層流或紊流）無關。
l 耐高溫電磁流量計 無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可以將測量信號直接用轉換器線性的轉換成標準信號輸出。LD-T型可就地指示，LD型可遠距離傳送。
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
◆收集數據
1.被測流體成份
2.大流量、小流量
3.高工作壓力
4.高溫度、低溫度
◆被測流體必須具備一定的導電性，導電率>5μS/CM

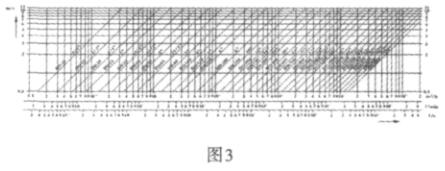

◆量程范圍確認
耐高溫電磁流量計 簡介：

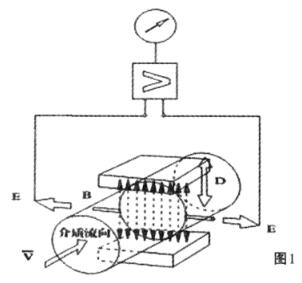

耐高溫電磁流量計 是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點，目前已廣泛地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。
耐高溫電磁流量計 沒有可動部件，也沒有阻流件，不會引起壓力損失，同時也不會引起磨損，阻塞等問題。
為什么選擇耐高溫電磁流量計 做污水流量計比較好呢?

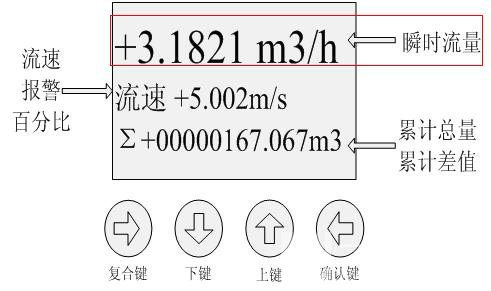

流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。HSBLDE轉換器采用國際新先進的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
【詳細說明】
耐高溫電磁流量計 測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。耐高溫電磁流量計 主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。耐高溫電磁流量計 廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫yao、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
耐高溫電磁流量計 有一系列優良特性,可以解決其它流量計不易應用的問題,如臟污流、腐蝕流的測量。上世紀70、80年代電磁流量在技術上有重大突破,其應用十分廣泛。
【簡單介紹】用來測量電導率大于5S/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。 廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
【詳細說明】
一體式電池供電耐高溫電磁流量計 測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。耐高溫電磁流量計 主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。耐高溫電磁流量計 廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫yao、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
耐高溫電磁流量計 有一系列優良特性,可以解決其它流量計不易應用的問題,如臟污流、腐蝕流的測量。上世紀70、80年代電磁流量在技術上有重大突破,其應用十分廣泛。
一體式電池供電耐高溫電磁流量計 技術參數
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
轉換器IP65
◆輸出信號：4～，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～、24±10%
◆大功耗：≤10VA
耐高溫電磁流量計 參數
|
通徑 |
流量范圍(/h) |
通徑 |
流量范圍(/h) |
|
DN15 |
0.32~6.36 |
DN400 |
226.08~4521.60 |
|
DN20 |
0.57~11.30 |
DN450 |
286.13~5722.65 |
|
DN25 |
0.88~17.66 |
DN500 |
353.25~7065.00 |
|
DN32 |
1.45~28.94 |
DN600 |
508.68~10173.60 |
|
DN40 |
2.26~45.22 |
DN700 |
692.37~13847.40 |
|
DN50 |
3.53~70.65 |
DN800 |
904.32~18086.40 |
|
DN65 |
5.97~119.40 |
DN900 |
1144.53~22890.60 |
|
DN80 |
9.04~180.86 |
DN1000 |
1413.00~28260.00 |
|
DN100 |
14.13~282.60 |
DN1200 |
2034.72~40694.40 |
|
DN125 |
22.08~441.56 |
DN1400 |
2769.48~55389.60 |
|
DN150 |
31.79~635.85 |
DN1600 |
3617.28~72345.60 |
|
DN200 |
56.52~1130.40 |
DN1800 |
4578.12~91562.40 |
|
DN250 |
88.31~1766.25 |
DN2000 |
5652.00~113040.00 |
|
DN300 |
127.17~2543.40 |
DN2200 |
6838.92~136778.40 |
|
DN350 |
173.09~3461.85 |
DN2400 |
8138.88~162777.60 |
一體式電池供電耐高溫電磁流量計 技術參數
|
公稱通徑 |
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||||
|
流速 |
15m／s |
||||||
|
度 |
DN10~DN600 |
示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|||||
|
DN700~DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
||||||
|
流體導電率 |
≥5uS／cm |
||||||
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
||
|
DN10~DN80 |
DN100~DN150 |
DN200~DN1000 |
DN1200~DN2000 |
特殊訂貨 |
|||
|
環境溫度 |
傳感器 |
-25℃～+60℃ |
|||||
|
轉換器及一體型 |
-10℃～+60℃ |
||||||
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙bing烯(F46)、加網PFA |
||||||
|
流體溫度 |
一體型 |
70℃ |
|||||
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|||||
|
聚氨酯襯里 |
80℃ |
||||||
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||||
|
聚全氟乙bing烯(F46) |
|||||||
|
加網PFA |
|||||||
|
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
||||||
|
電極機構 |
DN300～DN3000 |
||||||
|
連接法蘭材料 |
碳鋼 |
||||||
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||||
|
進口保護法蘭材料 |
DN65~DN150 |
不銹鋼1Crl8Ni9Ti |
|||||
|
DN200~DN1600 |
碳鋼+不銹鋼1Crl8Ni9Ti |
||||||
|
外殼防護 |
DN10～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|||||
|
其他傳感器、一體型流量計和分離型轉換器 |
IP65 |
||||||
|
間距(分離型) |
轉換器距離傳感器一般不超過100m
|
||||||
耐高溫電磁流量計 選型：
|
內徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin（m3/h） |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
|
Qmax（m3/h） |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
|
內徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin（m3/h） |
1.8 |
2.82 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax（m3/h） |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
內徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin（m3/h） |
45.2 |
57.2 |
77.6 |
85.5 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax（m3/h） |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
內徑 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin（m3/h） |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax（m3/h） |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
二、耐高溫電磁流量計 技術參數：
|
公稱通徑 （特殊規格可定制） |
管道式四氟襯里：DN10～DN600 |
|
|
管道式橡膠襯里：DN40～DN1200 |
||
|
流動方向： |
正，反，凈流量 |
|
|
量程比： |
150：1 |
|
|
重復性誤差： |
測量值的±0.1% |
|
|
精度等級： |
管道式：0.5級，1.0級 |
|
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
|
高溫橡膠襯里：－20～＋90℃ |
||
|
聚四氟乙稀襯里：－30～＋100℃ |
||
|
高溫型四氟襯里：－20～＋180℃ |
||
|
額定工作壓力： （高壓可定制） |
DN6－DN80：≤1.6MPa |
|
|
DN100－DN250：≤1.0MPa |
||
|
DN300－DN1200：≤0.6MPa |
||
|
流速范圍： |
0.1－15m/s |
|
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
|
電流輸出： |
負載電阻 |
0～10mA：0～1.5kΩ |
|
4～200mA：0～750 kΩ |
||
|
數字頻率輸出： |
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA |
|
|
供電電源： |
AC220V或DC24V |
|
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定 |
|
|
防爆等級： |
mdIIBT4 |
|
|
防護等級： |
IP65，特殊訂制高可達IP68 |
|
|
環境溫度： |
－25～＋60℃ |
|
|
相對溫度： |
5%～95% |
|
|
消耗總功率： |
小于20W |
|
|
|
||
