工業現場測量儀表（如物位、壓力、溫度、流量、角度等測量儀表）普遍采用二線制4-20mA輸出方式來向控制中心傳送現場測量結果。磁翻板液位計變送器就是把現場液位高度通過4~20mA電流來模擬傳輸至控制中心，即變送器將具體液位量值轉換成模擬量電信號傳輸?shù)竭h處控制室或顯示設備上。工業上， 用4~20mA電流來傳輸模擬量已經被廣泛采用半個多世紀。那么磁翻板液位計變送器二線制4-20mA輸出方式的傳輸距離到底有多遠呢？

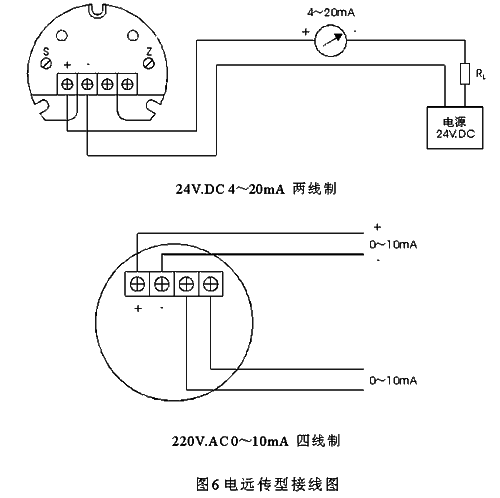

　　當儀表供電電源低至一定程度或?qū)Ь€電阻大到一定程度時，二線制4-20mA電流傳送信號將產生誤差。因此，二線制4-20mA輸出方式的傳輸距離取決于以下參數：負載電阻RL、連接導線的電阻r、供電電壓VO及其波動范圍△V。

　　假設儀表的***大輸出電流為Imax，儀表能維持***大工作電流時的較低供電電壓為Vmin，RL=250Ω，

　　VO=24V，

　　電源允許波動△V=24×5%=1.2V

　　Imax=20mA=0.02A

　　較低供電電壓Vmin由于各種型號儀表不同，在此，取16.28V（大多數儀表的平均值）。

　　即Vmin=16.28≤24-1.2-0.02(250+r)

　　則連接導線的電阻  r=24-1.2-16.28/0.02-250=76Ω

　　由于儀表連接電線用的是銅線，其截面大多選擇S=1.5 mm2和S=0.8 mm2的居多，根據《電工手冊》中的數據，銅線在75℃的電阻系數為ρ=0.0217Ω.mm2/m

　　根據L=S×r/ρ,就可以計算出銅導線的***大長度，也即磁翻板液位計變送器二線制4-20mA傳輸?shù)?**遠距離

　　A、S=1.5 mm2的導線，L=1.5×76/0.0217=5253米

　　B、S=0.8 mm2的導線，L=0.8×76/0.0217=2801米

　　由于往返是兩根線，故上述結果應除以2，即

　　A、S=1.5 mm2的導線，L=5253.5/2=2626米

　　B、S=0.8 mm2的導線，L=2801.8/2=1400米

　　在實際應用中決定導線的真實長度要比計算值略低，當然如果需要提高傳輸距離，可以增大電線的線徑或者減少電線的電阻。

　　除了磁翻板液位計變送器，各種物位控制開關，比如液位開關也普遍采用二線制4-20mA輸出方式傳送開關信號，只是此時往往把電流控制在略小于4mA和略大于20mA這兩個電流值分別作為“閉”或“合”兩種開關信號。深圳計為自動化技術有限公司生產的Fork-11音叉料位開關（如圖1）和Ring-11音叉液位開關（如圖2）等物位開關產品都提供多種輸出信號，其中二線制4-20mA輸出方式在其實際廣泛應用中，完全能達到上述理論的傳輸距離。

圖1  Fork-11音叉料位開關                  圖2 Ring-11音叉液位開關

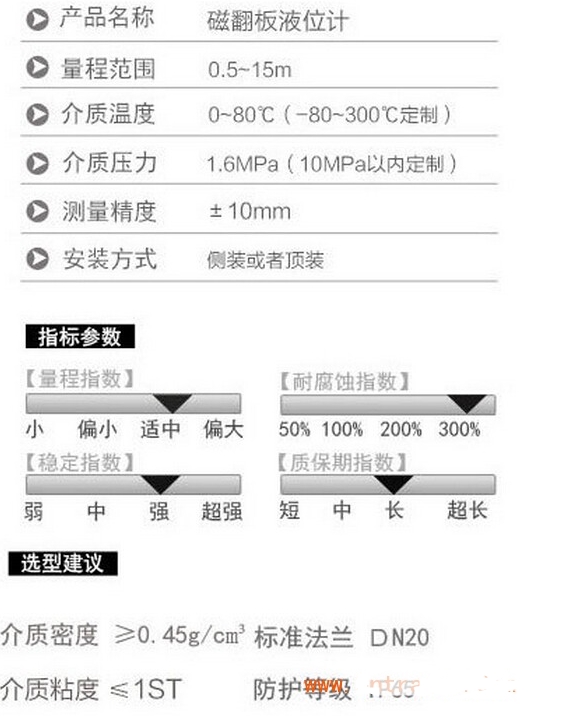

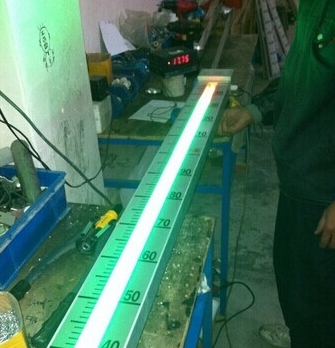

  磁翻板液位計輸出4-20MA全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。　
  磁翻板液位計輸出4-20MA***顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制

因測量時在結構上存在的一定的盲區值，讀數時要補償，對不同的介質密度，浮球長度是不一樣的，故盲區值也不一樣。

·顯示器與被測介質完全隔離，安全、可靠。

用途與適用范圍：

類型	型號	適用范圍及用途
普通型	XT-UHZ -P	普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	XT-UHZ- F	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	XT-UHZ- R	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	XT-UHZ- T	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	XT-UHZ- Y	適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
高溫高壓型	XT-UHZ- H	適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
防爆型	XT-UHZ -B	適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	XT-UHZ -D	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

5、對于被測介質中有雜質的建議安裝過濾裝置或定期對浮子進行清洗，防止浮子卡死；

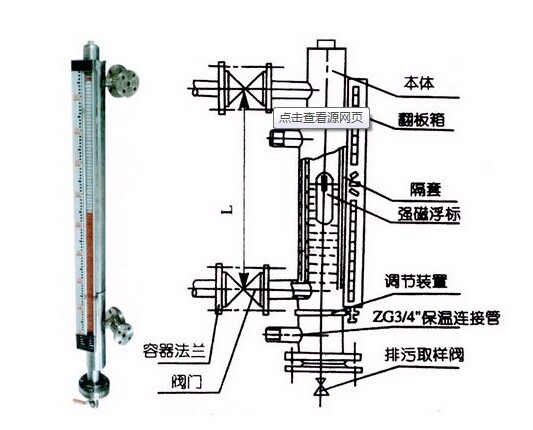

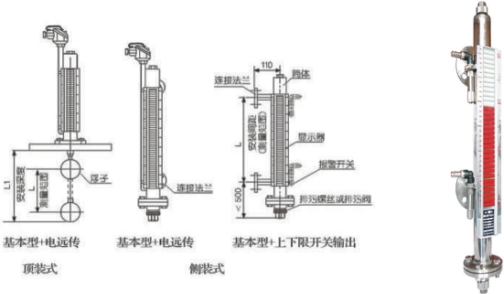

磁翻板液位計輸出4-20MA結構原理：

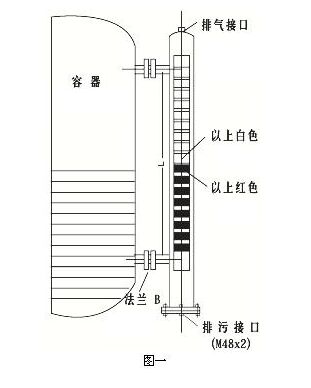

液位計根據浮力原理和磁性耦合作用原理工作。當被側容器中的液全升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。加裝限位開關實現液位報警與控制，加裝變送器實現標準信號輸出供顯示與控制。

磁翻板液位計輸出4-20MA適用對象：

XT-UHZ系列磁翻板液位計輸出4-20MA能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。

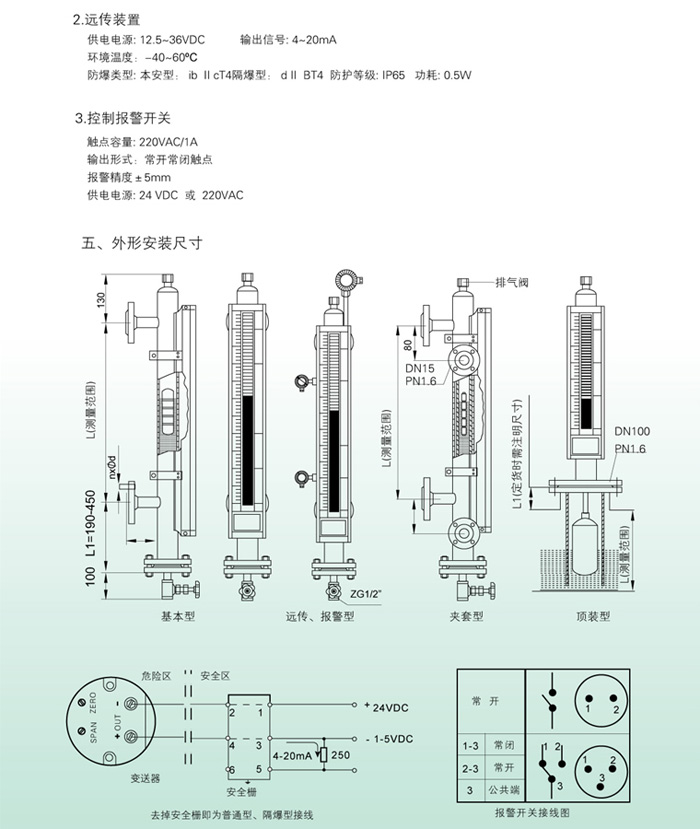

型號說明



型號	尺寸	Size	（mm）
XT-UHZ	L	E	B
XT-76	106	76	37
XT-76T
XT-80	110	80	42
XT-80T
XT-100	130	100	62
XT-100T
XT-125	155	125	87
XT-125T
XT-127	157	127	89
XT-127T
XT-150	180	150	112
XT-150T
XT-160	190	160	122
XT-160T
XT-200	230	200	162
XT-200T
XT-250	280	250	212
XT-250T
XT-254	284	254	216
XT-254T
XT-300T	330	300	262
XT-350T	380	350	312
XT-400T	430	400	362
XT-450T	480	450	412
XT-500T	530	500	462

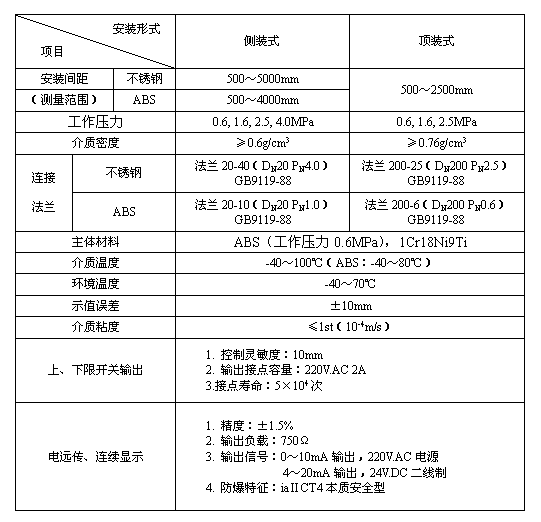

技術參數：

UHZ	Y									液位	測量型式
	J									界面
		O								無	遠傳裝置
		LB								4-20mA
			O							普通型	防爆形式
			G							隔爆型
			Z							本安型
				O						無	液位控制 （報警）開關
				S						上報警
				X						下報警
				K						上、下報警
				GS						數顯儀表
					A					1Cr18Ni9Ti（321）	接液材質
					B					OCr18Ni9（304）
					C					316L
					D					RPP
					E					PVC
					F					304內襯PTFE
										mm	中心距
										1.6-16MPa	工作壓力
										g/cm3	介質密度
									/W	帶蒸汽夾套	結構特點
									/T1	-80~+10℃
									/T2	-10~+120℃
									/T3	-10~+250℃
									/T4	-10~+350℃

L	排污閥
口	液位開關
R	4～20mA二線制變送器
D	隔爆型：dIIBT4
E	本安型：ibIICT4
F	配隔離安全柵
A	XGTH-510(豎式)顯示調節報警儀
B	XGTA一810(橫式)顯示調節報警儀
J3	真空夾套
一口	測量范圍
一口	介質密度(g/cm3)
一口	工作壓力(MPa)

定貨須知

l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。

l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。

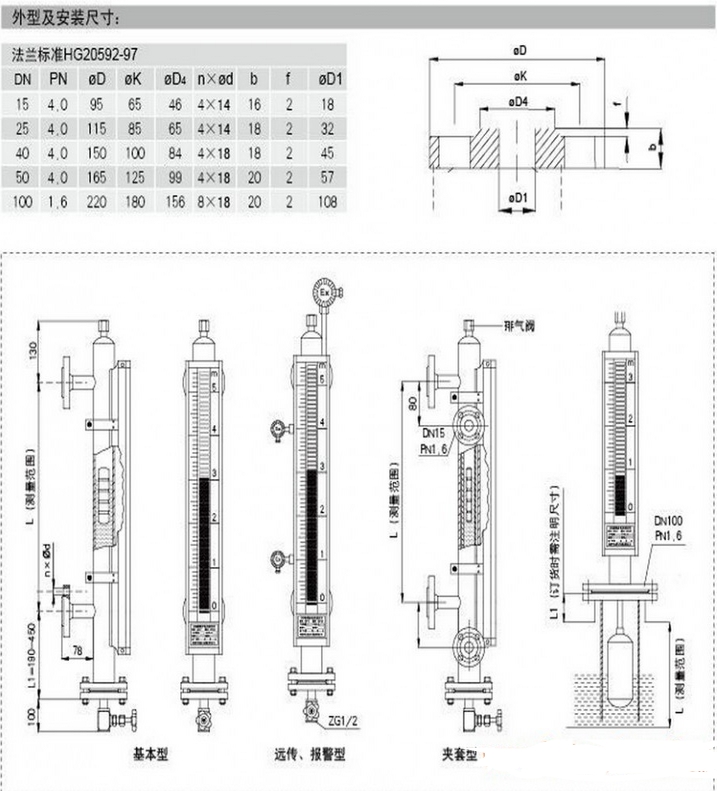

l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表

安裝型式	主體材質	公稱直徑	公稱壓力 DN （mm）	法蘭外徑PN（Mpa）	螺心栓圓孔直 中徑K	螺孔徑 L	螺栓		密封面		法蘭厚度 C	法蘭密封墊
							數量n	螺紋Th	d	f		外徑	內徑	厚度
側裝	不銹鋼	20	4.0	105	75	14	4	M12	56	2	16	61	27	2
	ABS	20	1.0	105	75	14	4	M12	56	2	16	61	27	2
頂裝	不銹鋼	200	2.5	360	310	26	12	M24	274	3	32	284	220	2
	ABS	200	0.6	320	280	18	8	M16	258	3	24	262	220	2
