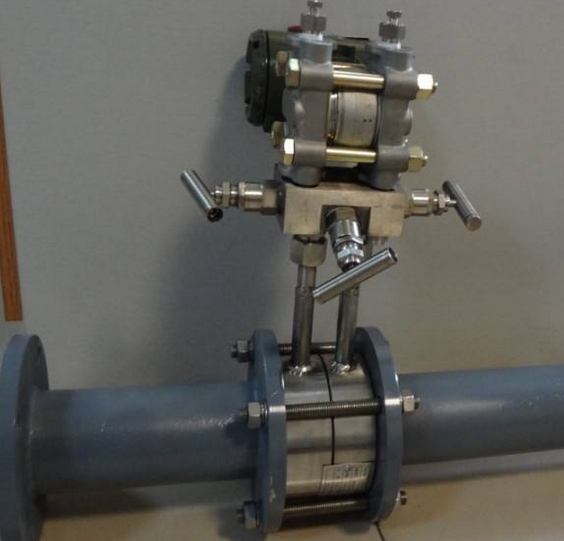

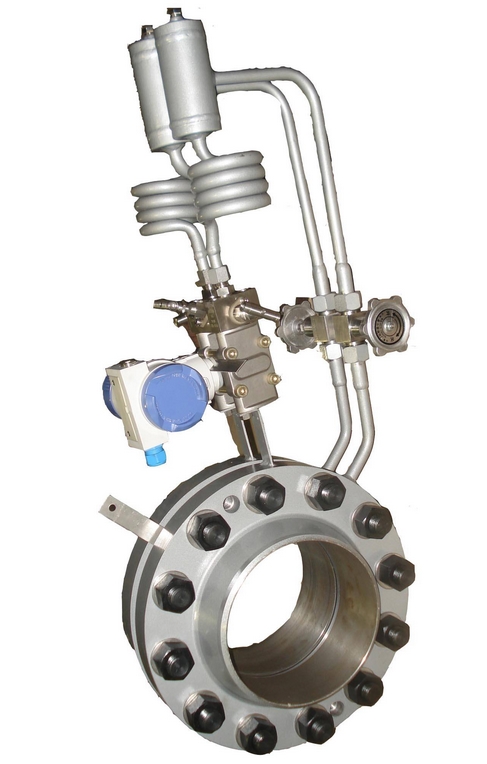

隨著天然氣在我國的發展速度飛快，所以需要精度非常高的天然氣流量測量計。目前我國大部分天然氣企業采用的天然氣流量測量?jī)x器為孔板流量計，其具有結構簡單，造價便宜且其測量精度很高的優點。據有關數據表明，超過百分之九十五的石油天然氣企業把孔板流量計用在貿易計量計 上。孔板流量計是檢測裝在管路中的同心孔板兩邊的壓力差來得到流量數據的一類檢測儀器。其主要是由節流裝置、差壓計、壓力計和溫度計構成。它根據能量守恒 定律和流動連續性方程這些原理來設計制造的。它的計算天然氣流量的方法是通過節流裝置產生壓力差，然后再進過一些儀器測量壓力差和壓力、溫度，***后在使用 流量積算儀或者計算機控制系統***后得到數據。

1、孔板流量計工作原理及特點：
  孔板流量計以能量守恒定律和流動連續性方程為設計原理，其計算方法是根據裝在管路中的同心孔板兩邊的壓力差來計算的，其 結構是由溫度計、壓力計、節流裝置等構成。由于其造價便宜，結構簡單，具有較高的測量精度，并且適用于精度要求不高的工程測量以及貿易。我國使用孔板流量 計已經有很長的一段時間了，并擁有非常成熟的孔板流量計設計，生產，加工經驗，其生產的孔板流量計也可以測量一些未知范圍的天然氣流量?，F(xiàn)目前，我國主流 的天然氣測量?jī)x器還是孔板流量計。

2、天然氣流量計算方法：
2.1、天然氣體積流量計算基本公式：
    （1）
式中 Qn———標準狀態下天然氣體積流量，m3/s；
C———流出系數；
β———直徑比；
ε———可膨脹系數；
d———孔板開孔直徑，mm；
Δp———節流件前后的壓差，Pa；
ρ1———天然氣在上游工況條件下的密度，kg/m3；
ρn———天然氣在標準狀態下的密度，kg/m3。
2.2 天然氣體積流量計算實用公式
    （2）
式中，As———秒計量系數，視采用計量單位而定，此式As=3.1794×10-6；
E———漸進速度系數；
FG———相對密度系數；
Fz———超壓縮因子；
Fr———流動溫度系數；
P1———孔板上游取壓孔靜壓，MPa。

3、孔板流量計計量誤差分析：
3.1、流出系數C對計量精度的影響：
孔板流量計的校準于流出系數有關，它需要在上游直管段達到足夠的長度，同時其的節流裝置需要到達必要的技術要求。而流動 系數又與雷諾數有關且隨其變化。c值增大時，雷諾數會變小，反之則c值減小時，雷諾數會增大。流動系數C也會隨著流量變化而變化，其變化是隨流量的變大而 減小，當實際的流量比刻度流量小時，則由其帶來的流量誤差會增大。同時C值是個變量，其根據雷諾數改變而改變，當雷諾數到一定值時，其變化量將會變小。關 于法蘭取壓，雷諾數要超過106，而關于交接取壓其值要超過210。
3.2、被測介質實際物理性質的不確定度因素：
（1）天然氣相對密度對流量計量的影響。
天然氣流量值會隨著1/Gr變化而變化，其兩者之間關系是正比例關系，這一點可以從上面公式（2）中可得知中可以看出。 假如把Gr看作一個單獨的量，那么當Gr的不確定度為正負百分之零點五，這是天然氣標準體積流量的不確定因素為正負百分之零點二五，因此顯而易見流量計量 會受到天然氣實際的相對密度的影響。而導致Gr不確定度出現的原因是由于沒有測量和分析以及確定出真實天然氣的相關物理參數。例如，實際空氣的組分偏離標 準組分的偏離程度，各有關組分分子量測量的不確定度。目前Gr有兩種辦法確認，是用浮力氣體天平、動量比重計等儀器檢測其實際相對密度；第二種是采用 氣分析儀器，先得知天然氣的全部組成部分，再根據其算出Cr值?，F(xiàn)在我們通常使用后一種方法。但是因?yàn)榇嬖谥鴫毫囟炔?，所以Gr是一個變量。這時需 要使用在線色譜，觀察其變化狀況，從而進一步增加計量的精度。
（2）天然氣壓縮因子對流量計量的影響。
流量計量的結果通常表現為在實際運行中的流量流出，但是因?yàn)楦鱾€(gè)工程的實際情況不同，那么這時候就一般認為標準氣體流 量。當我們遇到外部因素的影響時（氣壓不高、溫度高），也可以用理想氣體方程等到體積流量。然而現實和理想是有差異的，同樣的現實氣體也同樣與理想氣體有 差異，特別是在由于管道壓力大和其溫差大時，理想氣體狀態方程不在適用在這里?？梢杂?jì)算出天然氣壓縮系數辦法的有三種，是用卡茨曲線圖求解法，其優點 在于求解方法快速，使用方便，但其缺點就是誤差較大。第二是采用卡茨表求解法，但其缺點在于算法繁瑣，當沒有有關壓縮系數時還要用到內插法，但其優點在于 算出的數值***準確。第三種是查閱《天然氣壓縮系數速查手冊》。
（3）可膨脹系數ε對流量計量的影響。
我們需要在氣體經過孔板的時候?qū)γ芏鹊挠绊懙淖兓尤胍粋€(gè)修正系數ε。這個引進的系數使我們?cè)趯?shí)際工作中產生誤差一個主 要的原因。如果工作中天然氣的流量沒有達到預期的程度的時候，真正的修正系數的ε會比規劃中的ε要小很多。***后讓工作中得出的結果數據要比預期的數據小很 多。假設真正修正系數比工作中的修正系數要大，***后得到的結果也要比真正地結果要大很多。
（4）脈動流對流量計量的影響。
造成脈動流的根本原因是因?yàn)閮x器管道中氣體流過的速度還有氣體的壓力產生改變，這個改變能夠引導出壓力差的改變，讓我們 儀器記錄下來的線條是不是一根線。而是一段寬帶。然而讓這個脈動流產生的原因有些只有一個，而另一些卻是有很多個原因結合到一起的。比如我們長距離管道中 殘余液體的積累，壓縮天然氣的儀器的使用，天然氣井田中壓力的變化擾動，天然氣使用單位不能很平均的使用天然氣。能夠有穩定的流量流動才是截留裝置計算流 量***基本的因素，當我們需要測量的單位產生波動的時候，我們就不能很好的對其進行測量，這樣就會使測量的誤差增大。因此我們?yōu)榱俗屛覀?**終的測量結果誤差 小，就有必要對脈動流進行削弱。

3.3、儀器的設計、安裝管理誤差分析：
（1）儀器的設計誤差
儀器差生誤差的原因是因?yàn)閮x器本身設計的不足或者是因?yàn)樵趦x器使用的時候產生了一些不可預測的改變。這種誤差主要是以下 幾個方面體現出來：是因?yàn)閮x器孔板的上面構成角度的尖銳程度還沒有達到預期的標準，儀器管孔的參數沒有按照計算制造，儀器控板的高不能達到工作標準， 或者是工作本身就沒有按照規定的流程進行，致使工作中出現許多不可逆的失誤，***終導致誤差的產生。
（2）安裝管理誤差
那么這個誤差會***后發展成一個不能有一個準確判定的持續差生誤差的源頭。產生這種誤差有很強的普通性。比如在施工的時 候，符合要求的施工材料不夠，施工的材料參數不能滿足施工所需要的參數，這些參數具體體現在材料的長度，材料的制造工藝，材料孔板的形變，還有材料中冗余 物質對材料本身參數造成的映像，材料雷諾參數的不能滿足制造所需的要求，材料焊接的位置發生偏差。而管理上面的錯誤主要在于：工作儀器不是我們所需要的儀 器、孔板的直徑不能通過相應的流量，引壓管、平衡閥、差壓計各連接部位發生的錯誤，人員自身操作產生的錯誤。

3.4、流量積算方法不當對計量的影響：
現階段我們使用的一般的孔板節流裝置和與它解構不一樣的二次測量工具使用不一樣的數據計算方法。我們需要使用符合規則的 孔板流量工具來計算天然氣的流量，它的數據和天然氣的各個方面都有密不可分的聯系。假設我們使用的流量測量體系并沒有符合相應的配置工具，它就會在工作時 不能夠進行準確的計算，使儀器的誤差增大。
4 孔板流量計運行中準確計量的影響因素
現階段我們的儀器維護板的流量統計表經過長期的使用經常出現一下一些問題：
（1）我們使用的***基本的孔板測量?jī)x器，有一個能夠測量的范圍有限、測量的準確性不高、測量本體的環境因素影響較多時我們需要使用不同的孔板原件。
（2）在一些特殊的時間里，我們的天然氣中含有許多的雜質，使天然氣的純度得不到提高。這會讓計量?jī)x器管道被堵塞，造成一些其實可以避免的誤差。
（3）因?yàn)楝F(xiàn)階段的天然氣與天然氣液體不能很好的分開，會讓導出壓力的管道中和壓力計算記因?yàn)檎龎号c負面壓力而產生多余的水分與油，這會讓差壓計因?yàn)橛卸嘤嗟囊后w而計算不準確。
（4）孔板在每隔一段時間都需要檢查一次，還需要經過洗凈與測量常規參數，但是天然氣計的工作條件不好，不能每隔一段時間就進行檢查與維修。
（5）當介質的壓力和溫度都發生不同的變化的時候，天然氣的體積也會跟隨這變化，這會讓天然氣計出現誤差。

5、提高孔板流量計計量精度的措施：
我們從計量天然氣產生誤差的原因入手，研究出幾種在進行天然氣計量不同時間段的不同辦法來降低誤差。
5.1 孔板流量計的設計安裝上應嚴格符合技術標準
我們現階段的孔板節流裝置應該要和規定（SY/T6143-1996）所有的指標都要吻合，尤其實在進行安裝的時候，必須要與響應的參數來匹配相應的材料，大多數情況下都需要***少前30D。
5.2、消除脈動流：
（1）使用風吹，掃除的，清理管道或者在低的地方使用分液器來讓管道中多余的液體減少。
（2）我們需要我計量能力能夠做到的情況下，使測量管道的內徑見效，從而讓差壓和孔徑比得到提高。
（3）在實際工作中，我們要盡可能使用短引壓管線，這樣的目的是為了讓引壓管線中的阻力，而且還能讓上游和下游的管線的長一樣。這樣就能在實際工作中降低工作系統里的諧振和壓力脈動振幅。
（4）我們需要將測量點的前面增加一個調整壓力的閥門，使壓力能夠平穩的被輸出，在測量管前面增加一個緩沖罐用來使氣體得到儲存和釋放也能起到見效誤差的作用。
（5）控制計量管段下流閥。
