氣力加液裝置工作原理利用氣壓將密封容器內液體通過導管壓入相應的容器內, 在壓入過程中, 設有流量監測計, 通過流量監測計控制壓出液體量, 加液完畢后自動關閉系統, 此裝置快捷方便實用。

雖然此裝置工作原理簡單, 但使用中程序有先后, 具體流程逐一說明如下:

  安裝順序:先安裝容器內部件, 將B管過濾器安裝好, 然后將A、B管固定在容器上 (A、B管出口處與容器采用絲扣連接, 與容器連接部位用生料帶密封A、B管材料一般選用直徑為Φ20mm無縫不銹鋼管, 可根據現場實際需要選用不同材質的管路, 如:鍍鋅鋼管、耐油橡膠軟管、紫銅管、耐油塑料管及尼龍管等) , A氣管在進入容器口上方100mm處安裝一個活節以便外接氣源, B管在容器出口150mm處安裝一個活節以便管路連接。根據實際需要可自由加高A、B兩管路距容器上表面的高度, 一般A管距容器上表面高度300mm (豎立管) , B管距容器上表面高度500mm (豎立管) 。A、B兩立管安裝好后分別安裝彎頭各一個。A、B兩水平管距彎頭200mm處分別安裝CWX-15Q/N微型電動球閥各一個。B水平管微型電動閥安裝好后, 安裝一個DN15四氟智能電磁流量計, 距微型電動球閥200mm, 流量計安裝好后根據實際需要安裝水平管至需要加液處。A水平管微型電動閥安裝好后, 安裝一個過濾器, 此過濾器主要功能是過濾氣體中雜物, 避免雜物污染容器中液體。過濾器安裝的位置距微型電動閥200mm。過濾器安裝好后安裝水平管根據實際需要接至風源處。安裝流程結束。

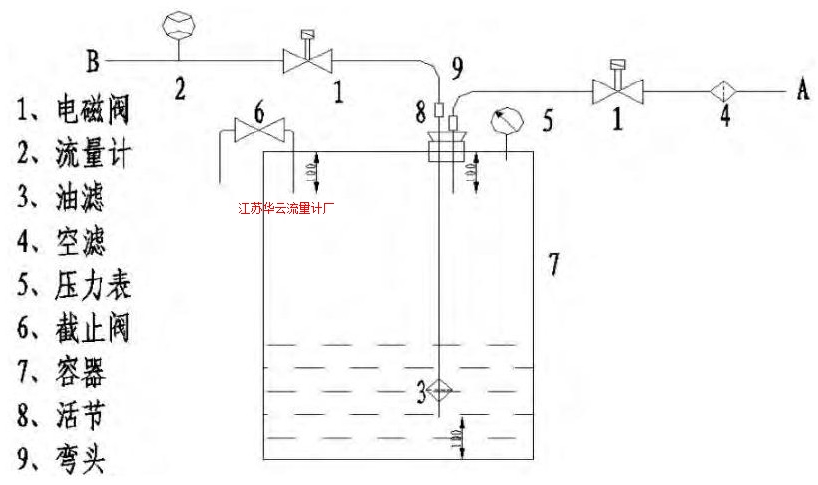

  氣力加液裝置工作流程:按圖安裝好加液裝置, 接通24V控制電源, 調整流量計到需要值, 按下起動按鈕, 兩微型電動球閥打開, 氣源通過A管經過濾器進入密封容器內, 容器內氣壓逐漸增加, 直至將容器內液體從B管壓出, 根據流量計設定的數值加液完成后, 流量計微型電動球閥自動關閉, 同時進氣側A管路上微型電動球閥關閉, 停止供氣取下進氣管 (注意:從過濾器進氣側取開管路, 原因是加液容 器內還有氣壓, 以防勿動作傷人) , 然后打開手動截止閥6, 排出容器內氣體。收好加液裝置, 此時一個加液流程結束。工作原理簡單, 操作使用方便。

  各部件的材料選擇:根據液體介質不同, 對應的管件材質選擇不同, 管路一般選無縫不銹鋼管, 耐用耐腐蝕。介質如果是油選擇不銹閥件等等。

  風管的計算, 主要根據壓縮空氣的許可壓降損失來確定各風管的直徑, 風壓壓力一般為0.7MP。風管選擇為Φ20mm無縫不銹鋼管。

  目前, 給容器中加液裝置大部分為手動, 加液介質多為:水、液壓油、齒輪油、乳化液等其它液體。對加液量控制不到位;加液容器受環境及空間受限, 一個人很難完成。有的電動加液裝置體積大, 攜帶不便, 電源電壓需求受限一般為:220V、380V, 不能滿足實際需要。如:汽車及煤礦井下電壓為:24V、36V、127V、660V、1140V等級, 加液量未知, 很難控制, 不能滿足使用者需要。

  氣力自動加液裝置解決了這幾項難題:

1) 氣源方便, 如:氣泵、壓風機、煤礦井下壓風、汽車氣泵等;

2) 微型電動球閥電源取源方便, 如:汽車電瓶、手提式蓄電池、小型變壓器等;

3) 管路連接方便, 根據加液量及用途, 選擇不同規格的導管, 如:加液為液壓油, 可選用膠管或鍍鋅管, 根據加液量選用管路直徑, 一般常選直徑為Φ20mm管材。水、乳化液、齒輪油等液體都可使用;

4) 安裝拆卸方便, 兩個微型電動球閥, 兩個小型過濾器, 配套的管路及接頭等;

5) 加液管安裝一套流量計, 直觀顯示并控制加液量;

6) 省時省力, 節約成本, 一般加液裝置需要兩個人完成且大部分為搬運活, 勞動強度大, 現只需一個人就能輕松完成。

自動加液裝置現已在我單位廣泛應用, 為液壓裝置自動添加液壓油, 減速器添加齒輪油, 綜采工作面泵箱添加乳化液及循環水, 以前人工加液對生產造成了制約, 同時形成了一定的不安全隱患.針對這一問題, 對自動加液裝置通過實際應用, 取得了很好的效果。

1) 通過實際使用, 得出流量、壓力、液管長度、液體濃度與裝置精度的關系。

2) 現場實驗研究表明, 氣動加液裝置具有精度高、體積小、耐腐蝕、安全可靠、安裝操作方便等特點, 不干擾其他作業工序。

3) 此裝置的設計不僅要考慮到使用功能的要求, 也要注重成本及可用性的相互協調, 在現代化的今天, 加液裝置已成為廣泛設備的需求, 此裝置會得到越來越多的應用。
