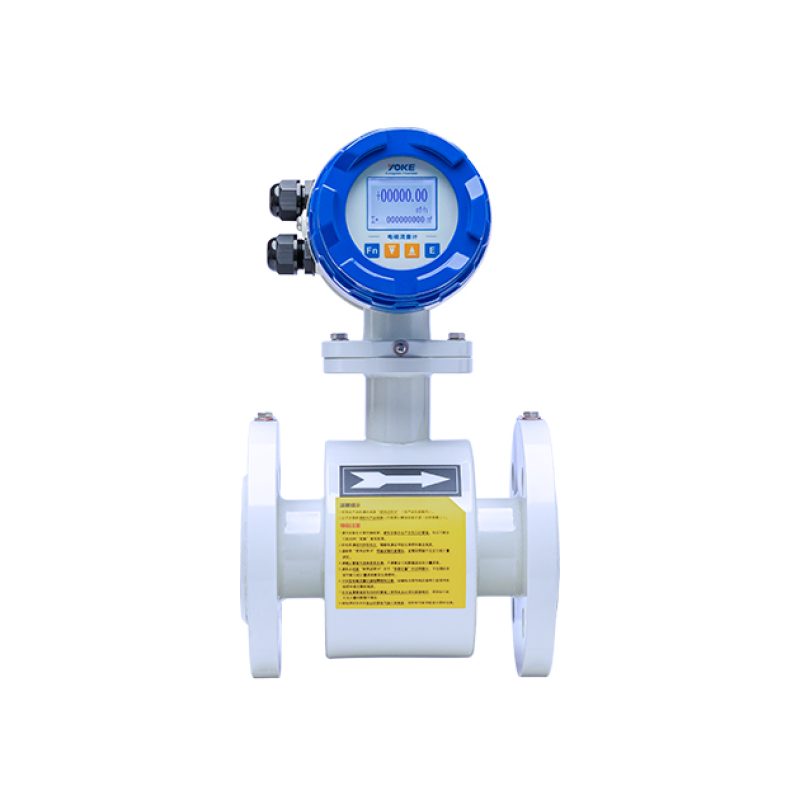

智能電磁流量計
- 工作原理
- 產品特點

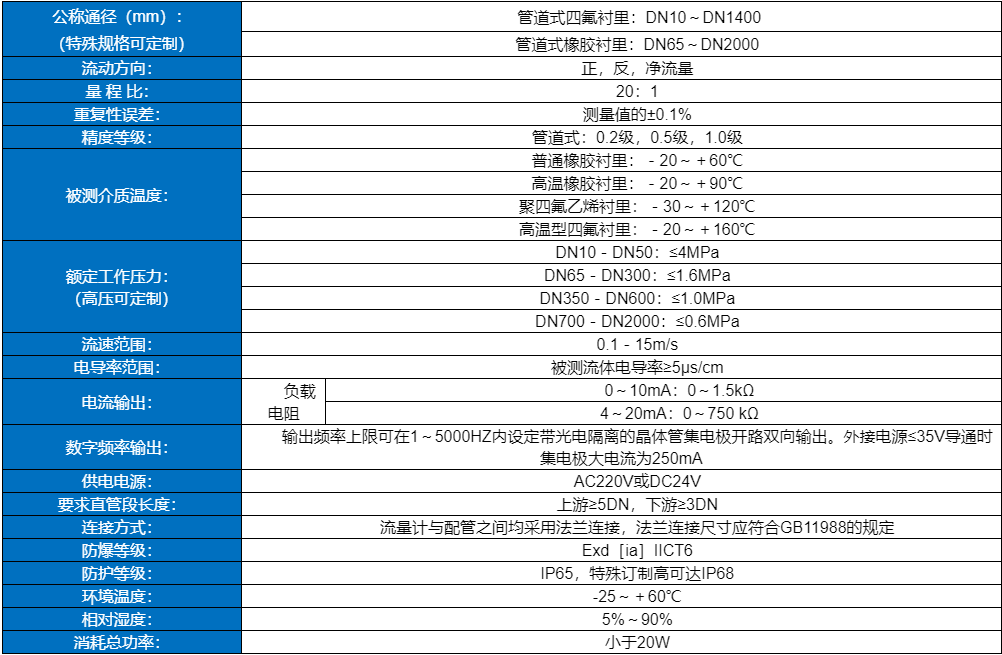

- 技術參數
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E-感應電勢;
K-與磁場分布及軸向長度有關的系數;
B-磁感應強度;
V-導電液體平均流速;
D-電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。
1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失，對直管段要求較低。
2、低頻方波勵磁，勵磁頻率:1/10工頻、1/16工頻、1/25工頻;高頻方波勵磁，勵磁頻率:1/2工頻(適用于漿液測量)(選配);勵磁電流可選定為125mA、187.5mA、250mA:
3、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
4、在現場可根據用戶實際需要在線修改量程。
5、高清晰度背光LCD液晶顯示，可使直射陽光下或暗室內的讀數變得容易。全中文菜單操作，使用方便，操作簡單，易學易懂。
6、運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
7、全數字量的處理，抗干擾能力強，測量可靠，精度高。
8、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
9、轉換器具有自診斷報警輸出、空負載檢測報警輸出、流量上下限報警輸出、批處理控制等功能。
10、高壓電磁流量計傳感器采用PFA加網襯里技術，耐高壓，抗負壓，專門應用石油、化工等行業。
11、傳感器采用先進加工工藝，使儀表具有良好的抗負壓能力。
12、內部有三個積算器總量，可分別記錄:正向總量、反向總量、差值總量。
13、掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量;小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制;紅外手持操作鍵盤，遠距離非接觸操作轉換器所有功能。
14、中文、英文顯示方式，(可定制其它語言)。
