固定式超聲波流量計
產品價格：
| 價格 | ¥ 500.00 | ¥ 2950.00 | ¥ 32800.00 |
| 起批量 | 1-9 臺 | 10-19 臺 | ≥20 臺 |
規格選型：
| 加工定制 | 是 | 品牌 | 華云儀表 | 型號 | KTE- |
| 類型 | 超聲波流量計 | 測量范圍 | 0.6~3000（m3/h） | 精度等級 | 1％ |
| 公稱通徑 | 15mm~6000（mm） | 適用介質 | 液體 | 工作壓力 | ≤32（MPa） |
| 工作溫度 | -40℃~160（℃） |
固定分體式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上***新、***先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。靈活多變的中文顯示主機滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
主要技術參數：
*測量精度：優于1％
*重 復 性：優于0.2%
*管內徑：15mm~6000mm
*測量周期：500ms (每秒2次，每個周期采集128組數據)
*工作電源：220VAC/8~36VDC
****大流速：64m/s(流速分辨率0.001m/s)
*顯 示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
*操 作：4×4輕觸鍵盤(F4主機磁性4按鍵)操作
*信號輸入：◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
◇2路三線制PT100鉑電阻
*信號輸出：◇1路隔離RS485輸出
◇1路4-20mA或0-20mA輸出
◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
◇1路繼電器輸出(脈沖寬度200ms )
*數據存儲：選配內置數據存儲器（SD卡)可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理*通訊協議：MODBUS協議，M-BUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
*其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
◇可編程批量（定量）控制器，故障自診斷功能
◇可通過E-mail傳送來的代碼文件實現軟件升級
*防護等級：傳感器IP68，F(xiàn)4主機IP68，其余主機IP65
*防爆等級：EXdⅡBT4 (JN-100F2型)
選型編碼：
A B C D E F G H I J K L
KTE-100— □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □ — □
|
字 母 |
參數 |
選 項 |
|
A |
主機類型 |
Y一體式（本地可操作設參） |
|
F1分體壁掛型F2分體壁掛防爆型F3分體盤裝型F4分體本地顯示型 |
||
|
M1模塊型（本地可操作設參）M2模塊型（本地?zé)o操作，09年底停產） |
||
|
S經濟型（本地可操作設參） |
||
|
W水表（電池供電,磁性按鍵可瀏覽窗口） |
||
|
B① |
工作電源 |
A交流（85-264VAC）B電池（3.6V鋰電池）D直流（24V/8-36VDC） |
|
C |
熱量功能 |
N無Y有 |
|
D② |
傳感器類型 |
B1標準S1型B2標準M1型B3標準L1型B4高溫S1H型B5高溫M1H型 |
|
C1標準插入式C2水泥插入式C3水表插入式 |
||
|
G1標準管段式（法蘭連接）G2衛生管段式（活接連接） |
||
|
E |
測量管徑 |
DN(mm)_____ |
|
F③ |
管道材質 |
0碳鋼1不銹鋼2鑄鐵3玻璃鋼4PVC5水泥 |
|
G |
公稱壓力 |
_____MPa |
|
H④ |
流量累積單位 |
M立方米L升 |
|
***小讀數(水表) |
1（m3）0.1（0.1m3）0.01（0.01m3）0.001（L）0.0001（0.1L） |
|
|
I |
熱量累積單位 |
N無KKc（千卡）GGJ （吉焦）BBTU（國外適用） |
|
J⑤ |
信號輸出 |
N無輸出A4-20mAF頻率輸出TOCT輸出R脈沖輸出4RS485輸出 |
|
K |
信號輸入 |
N無輸入11路4-20mA輸入22路4-20mA輸入33路4-20mA輸入 |
|
L |
單根電纜長度 |
_____米（分體管段式傳感器為單根四芯電纜，其余傳感器為雙根兩芯電纜） |
一、固定式超聲波流量計概述
固定式超聲波流量計傳感器防護等級達到IP68，可以長期浸泡于水中工作。安裝簡單，無需破管、無需停水，使客戶輕松實現靈活的管道流量測量。無需日常維護，長期提供可信、無飄移的測量。它采用了***先進的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。同時，它使用的聲聚焦專利技術，使產品在連續測量時的信號接收與品質上得到顯著增強。

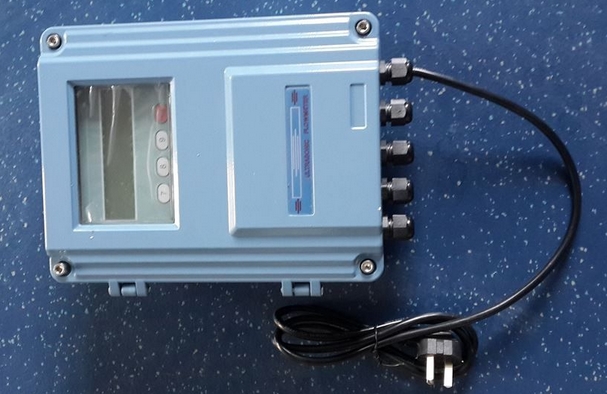

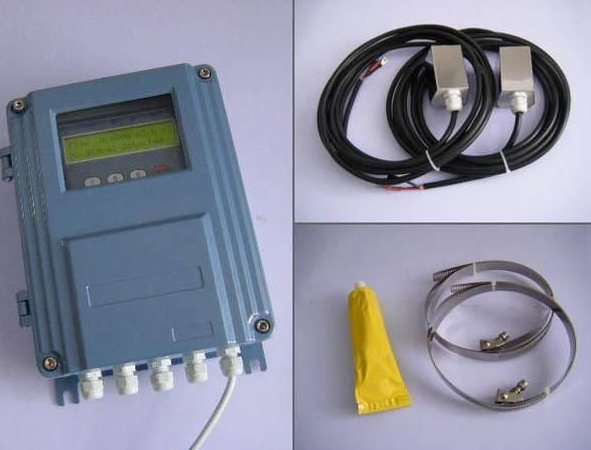

二、固定式超聲波流量計圖片
三、固定式超聲波流量計選型
選型格式：BR158-A口-B口-C口-D口-E口
|
型號 |
描述 |
|
BR158 |
名稱：固定式超聲波流量計 |
|
A |
I/0選項 |
|
1 |
OCT頻率輸出，4-20mA，RS-485通訊接口 |
|
E |
GPRS功能 |
|
B |
變送器機箱 |
|
1 |
外殼：IP65，PC/ABS塑料 |
|
2 |
防爆機箱，Exd II B T4 |
|
3 |
防爆機箱，Exd II C T4 |
|
4 |
防爆機箱，Exd II B T6 |
|
5 |
防爆機箱，Exd II C T6 |
|
C |
傳感器 |
|
CP |
常溫外夾式傳感器 |
|
CH |
高溫外夾式傳感器 |
|
MC |
外夾式傳感器 |
|
D |
電纜長度 |
|
009 |
標準電纜長度：9m |
|
XXX |
傳感器電纜長度：每5米為一個加長單位，***長可加長到305米 |
|
E |
電源轉換器 |
|
1 |
不需要 |
|
2 |
需要（輸入220V，輸出12V，負載電流1A） |
|
（標配）配置舉例：BR158-1-1-CP-N-009-1常溫塑料外夾式傳感器，標準I/O,ABS/PC機箱，無傳感器防爆等級，9米電纜，無電源轉換器 |
|
舉例說明：KTE-100F1-A-N-B2-200-0-1.6-M-K-4-N-10解 釋：壁掛主機，交流供電，標準M1型探頭，DN200管徑，碳鋼管材，壓力1.6MPa，流量單位立方米，485輸出，10米電纜線。
