智能/一體化孔板流量計

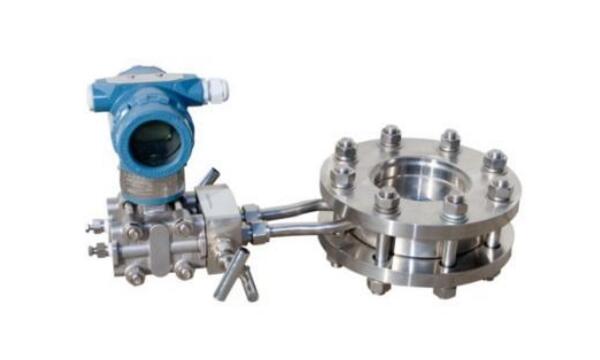

1、一體化智能孔板流量計該流量計把孔板或噴嘴等節流裝置、三閥組、差壓傳感器、壓力傳感器、溫度傳感器、信號處理單元、顯示單元、通信單元等組合成一體，是一種能完成各種在線動態補償運算的寬范圍和多用途的流量計。該流量計有總線供電和電池供電兩種類型。測量各種液體、氣體、蒸汽的流量，向用戶提供被測介質的質量流量、工作狀態流量、標準狀態流量、累積流量、壓力、溫度參數。該流量計安裝方便，維護量小、可節省安裝施工時間和費用。
產品價格：
| 價格 | ¥ 360.00元 | ¥ 550.00元 | ¥ 48000.00元 |
| 起批量 | ≥1臺 |
概述

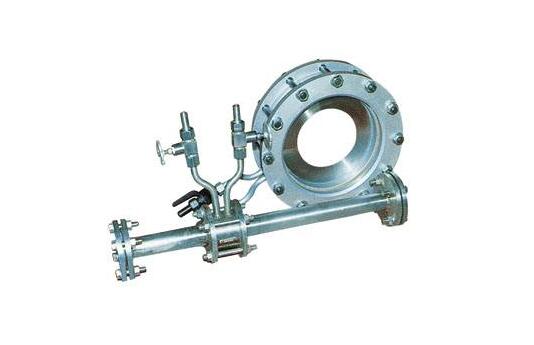

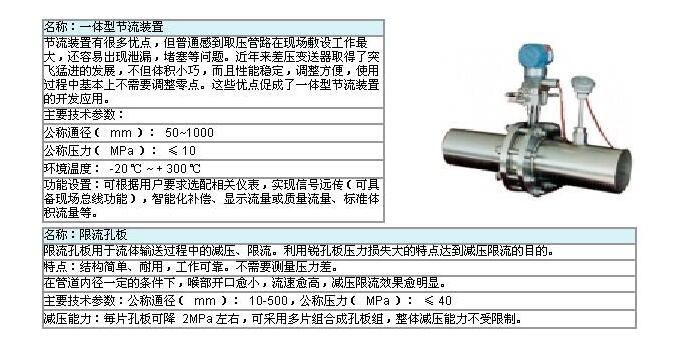

一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工茁度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
|
型號 |
說 明 |
|||||||||
| SKLG | 節流裝置（孔板流量計） | |||||||||
| 代號 |
按其結構特征的兩大基本分類 |
|||||||||
| K |
孔板 |
|||||||||
| P |
噴嘴等 |
|||||||||
|
代號 |
公稱壓力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代號 |
口徑 |
|||||||||
| 15～1200 |
15～1200mm |
|||||||||
|
代號 |
按其結構形式細分 |
|||||||||
|
H |
標準孔板(環室) |
|||||||||
|
Y |
標準孔板(法蘭) |
|||||||||
|
K |
標準孔板(鉆孔) |
|||||||||
|
I |
ISA 1932噴嘴 |
|||||||||
|
L |
長徑噴嘴 |
|||||||||
|
W |
文丘利噴嘴 |
|||||||||
|
G |
經典文丘利管 |
|||||||||
S |
雙重孔板 |
|||||||||
|
Q |
圓缺孔板 |
|||||||||
|
Z |
錐形入口孔板 |
|||||||||
|
R |
1/4圓孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整體(內藏)孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之列的特殊節流裝置 |
|||||||||
|
代號 |
介質 |
|||||||||
|
1 |
液體 |
|||||||||
|
2 |
氣體 |
|||||||||
|
3 |
蒸汽 |
|||||||||
|
4 |
高溫液體 |
|||||||||
|
代號 |
補償形式 |
|||||||||
|
N |
不帶壓力、溫度補償 |
|||||||||
|
P |
帶壓力補償輸出 |
|||||||||
|
T |
帶溫度補償輸出 |
|||||||||
|
Q |
帶壓力、溫度補償輸出 |
|||||||||
|
代號 |
變送器差壓量程范圍 |
|||||||||
|
0 |
微差壓量程 |
|||||||||
|
1 |
低差壓量程 |
|||||||||
|
2 |
中差壓量程 |
|||||||||
|
3 |
高差壓量程 |
|||||||||
|
代號 |
是否帶現場顯示 |
|||||||||
|
W |
節流裝置傳感器 |
|||||||||
|
X |
智能節流裝置（流量計） |
|||||||||
孔板／差壓流量計作為一種標準流量檢測儀表，其技術成熟、用戶熟悉、應用廣泛。一體化智能差壓流量計是在傳統的孔板／差壓流量計基礎上發展起來的新型流量計（以下簡稱流量計）。
與傳統的差壓流量計相比、本流量計具有以下特點：①一體化結構：流量計對差壓信號系統進行改進，取消了細長易堵的引壓管路，表體與管道連接采用卡式結構，安裝方便。②多參數檢測：在流量計的表體上安裝了差壓、壓力、溫度三種傳感器，可在線測量差壓、壓力、溫度信號。③動態補償功能：流量計對測量到的差壓、壓力和溫度信號進行處理，實時動態地完成各種補償運算功能、提高了測量度，擴大了量程范圍。④型式多樣：流量計的節流裝件可用符合 GB/ T2624- 2006 的標準節流件（標準化孔板、標準噴嘴、標準文丘里管），也可用非標準節流件（四分之一圓孔板、圓缺孔板、楔型孔板、錐型圓孔板等）；流量計還有外部總線供電（24V DC）和內部電池供電（3.6V DC）兩種類型。用戶可根據現場情況及使用目的選擇使用。⑤標準化通信功能：總線供電流量計輸出信號符合 HA RT 通信協議、可輸出標準 4~20 m A DC 信號和疊加在 4~20 m A DC 上的數字信號。⑥智能功能強：除了動態測量和多參數自動補償外，流量計還具有自診斷功能、組態、動態循環顯示、通信、提供設備管理信息、斷電保護等多種功能。
3、主要用途及適用范圍：
3.1、主要用途：
① 各種液體的流量測量：如水、不銹鋼能承受的腐蝕性酸 / 堿介質。②各種氣體的流量測量：如空氣、氮?dú)狻⒀鯕?、天然氣、煤氣等。③飽和蒸汽、過熱蒸汽流量測量。
3.2、適用范圍：
適用介質溫度：- 10 ℃～+500℃；被測介質的壓力：6.3MPa；適用環境條件：溫度：- 25℃~+55℃；濕度：≤95% ；大氣壓：86k Pa- 106k Pa。
3.3、品種、規格：
流量計主要有外部電源供電和內部電源（電池）供電兩大類。這兩大類中有不同的公稱通徑、公稱壓力、介質溫度及不同的節流件型式等多種規格。
3.4、工作原理與結構特征：
3.4.1、工作原理 ：
在流體流動的管道內，設置使流動斷面變化的節流件（如孔板、噴嘴等）。但流體通過節流件時，如圖1 所示流體在節流件處產生液體收縮，從而使流動加速，靜壓降低，于是在節流件前后產生了靜壓差。流體的流速提高，靜壓力差（簡稱壓差）越大，利用壓差與流速的關系，就可以測量流量。
在已知有關參數的條件下，根據流通連續性原理（質量守恒原理）伯努利方程（能量守恒原理），可以推導出流量與壓差及相關參數之間的關系。
對有關參數取工程單位后(1)式可寫成(3)式形式：
公式的參數與被測流體的壓力、溫度、組份及物理性質有關，所以本流量計除測量節流件前后的壓差，還要測量流體的壓力、溫度。通過壓差△p 、溫度 t1和壓力 p1綜合計算、補償，達到測量的目的。
3.4.2、結構特征：
流量計采用一體結構，表體、節流件（孔板）、傳感器、轉換器、顯示器協調地構成一體。如圖 2 所示。各部件的組成及功能及簡述如下：
①表體與節流件 表體是流量計的主體，它通過法蘭和連接螺栓與管道連接在一起。表體的圓柱形內腔與管道連接成流體通路。節流件（孔板）安裝在表體的圓柱形內腔中，孔板的上、下游斷面與流體流動方向垂直，當流體流動時，在孔板的上、下游產生差壓信號。差壓信號通過表體上的引壓孔引出，作用到差壓傳感器上。
②傳感器 流量計上裝有差壓傳感器、壓力傳感器和溫度傳感器。壓力傳感器和溫度傳感器直接安裝在表體上，直接檢測流體的壓力和溫度。差壓傳感器安裝在流量計的上部的壓力容室內。差壓信號通過壓管和三閥組作用到差壓傳感器的兩側，由差壓傳感器把差壓信號轉換成電信號。
③引壓管和三閥組 引壓管主要功能是傳遞差壓信號，普通型流量計的引壓管是直的，三閥組位于三閥組接頭和壓力容室之間，其作用是保護差壓傳感器不受單邊靜壓的損害同時也便于流量計的調零。
④冷凝器 冷凝器主要功能是在介質溫度大于 150 ℃時或者有腐蝕性介質時，便于加充隔離液體，以避免高溫介質或腐蝕性流體直接作用到差壓傳感器。
⑤轉換器 轉換器是位于流量計的上部，它是流量計的大腦，主要作用是：a 差壓、壓力、溫度信號的轉換與處理；b 流量的運算，流量特征和流體特征的補償；c 實現流量計智能功能（組態、自診斷、循環顯示、通信）；
4、具體實現：
在動力空壓站內凈環水進水母管及壓縮空氣送外網母管上分別設置了一體化智能孔板流量計，測量介質的標準狀態體積流量、累積量、壓力、溫度參數，以便用戶獨立核算生產成本。檢測項目：①凈環水進水流量檢測②壓縮空氣流量檢測。
5、結語：
一體化智能孔板流量計節流裝置產生差壓信號，經差壓、壓力和溫度傳感器檢測差壓和流體的壓力、溫度信號，再通過轉換電路和CPU 的處理，對影響測量度的各種因素進行在線的動態全補償，地測量出流體的流量。它具有安裝方便、寬量程、全面補償功能等特點。該流量計安裝方便，維護量小、可節省安裝施工時間和費用。
