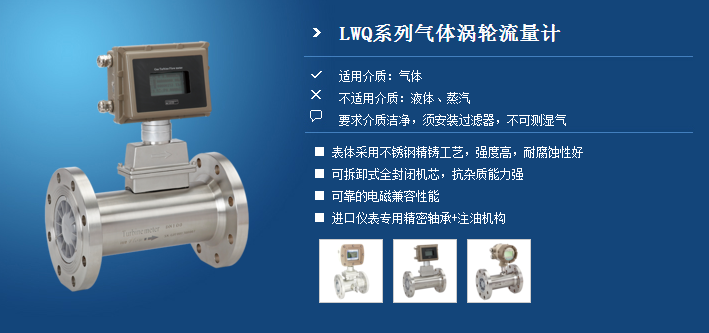

氣體渦輪流量計
產品概述
LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學
等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密
計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、
煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，
GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電
氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含
有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
產品特點
· 采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長;
· 采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越;
· 采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行;
· 按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度;
· 采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇;
· 流量計表頭可180°旋轉，安裝使用簡單方便;
· 高度，一般可達±1.5%R、±1.0%R;
· 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計;
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下
（ Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
| 執行標準 | 封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003） |
| 儀表口徑及連接方式 | 20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
| 25、40、50可采用螺紋連接 | |
| 精度等級 | ±1.5%R（±1%R需特制）* |
| 量程比 | 1:10 ；1:20 ；1:30 |
| 儀表材質 | 表體：304不銹鋼或鑄鋁 |
| 葉輪：防腐ABS或優質鋁合金 | |
| 轉換器：鑄鋁 | |
| 使用條件 | 介質溫度：-20℃～+80℃ |
| 環境溫度：-30℃～+60℃ | |
| 相對濕度：5%～90% | |
| 大氣壓力：86Kpa～106Kpa | |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
| B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 | |
| 當電壓低于2.0時出現欠壓指示 | |
| 整機耗能 | 外電源：< 1W |
| 內電源:平均功耗≤ 1W,可連續使用三年以上。 | |
| 信號輸出功能 | 脈沖信號、4-20mA電流信號、控制信號 |
| 通訊輸出功能 | RS485通訊 |
| 實時記錄功能⑤ | 起停記錄、日記錄、定時間間隔記錄 |
| 信號接線口 | 內螺紋M20×1.5或其他 |
| 防爆等級 | ExdⅡBT6或ExiaⅡCT4 |
| 防護等級 | IP65 |
測量范圍及工作壓力
| 公稱通徑 | 型號 | 標準量程 | 擴展量程 | 常規耐壓等級 | 特制高壓等級 | 安裝方式 | ||
| （mm） | （m³/h) | （m³/h） | （Mpa） | （Mpa） | ||||
| DN20 | LWQ－20 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭 |
| DN25 | LWQ－25 | A | 2.2-25 | B | 4-40 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN32 | LWQ－32 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭 |
| DN40 | LWQ－40 | A | 5-50 | B | 6-60 | 1.6 | 2.5,4.0 | 法蘭（螺紋） |
| DN50 | LWQ－50 | A1 | 6-65 | B1 | 5-70 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－50 | A2 | 10-100 | B2 | 8-100 | ||||
| DN65 | LWQ－65 | A | 15-200 | B | 10-200 | 1.6 | 2.5,4.0 | 法蘭 |
| DN80 | LWQ－80 | A1 | 13-250 | B | 10-160 | 1.6 | 2.5,4.0 | 法蘭 |
| LWQ－80 | A2 | 20-400 | 法蘭 | |||||
| DN100 | LWQ－100 | A1 | 20-400 | B | 13-250 | 1.6 | 2.5 | 法蘭 |
| LWQ－100 | A2 | 32-650 | 法蘭 | |||||
| DN125 | LWQ－125 | 1 | 25-700 | B | 20-800 | 1.6 | 2.5 | 法蘭 |
| DN150 | LWQ－150 | A1 | 32-650 | B | 80-1600 | 1.6 | 2.5 | 法蘭 |
| LWQ－150 | A2 | 50-1000 | 法蘭 | |||||
| DN200 | LWQ－200 | A1 | 80-1600 | B | 50-1000 | 1.6 | ______ | 法蘭 |
| LWQ－200 | A2 | 130-2500 | 法蘭 | |||||
| DN250 | LWQ－250 | A1 | 130-2500 | B | 80-1600 | 1.6 | ______ | 法蘭 |
| LWQ－250 | A2 | 200-4000 | 法蘭 | |||||
| DN300 | LWQ－300 | 1 | 200-4000 | B1 | 130-2500 | 1.6 | ______ | 法蘭 |
| B2 | 320-6500 | 1.6 | ||||||
產品分類

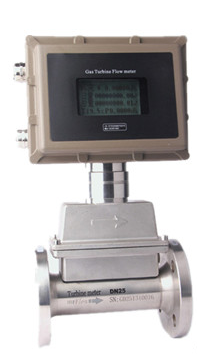

| 產品圖片 |
 |
 |
| 儀表型號 | LWQ-E | LWQ-D |
| 信號輸出 | 4-20mA | 可選4-20mA/脈沖 |
| 供電電源 | 24VDC±15% | 24VDC±15%+鋰電池 |
| 精度等級 | 1.5～1.0級 | 1.5～1.0級 |
| 測量范圍 | 標準量程或擴展量程 | 標準量程或擴展量程 |
| 顯示器 | 有 | 有 |
| 溫壓補償 | 無 | 有 |
| 通訊接口 | 無 | RS485 |
| 實時記錄 | 無 | 有 |
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 |
| 防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 |
| 防護等級 | IP65 | IP65 |
| 整機功耗 | < 1W | < 1W |
| 儀表通經 | DN25～DN300 | DN25～DN300 |
| 安裝方式 | 法蘭安裝 | 法蘭安裝 |
| 介質溫度 | -20℃～80℃ | -20℃～80℃ |
| 環境溫度 | -30℃～60℃ | -30℃～60℃ |

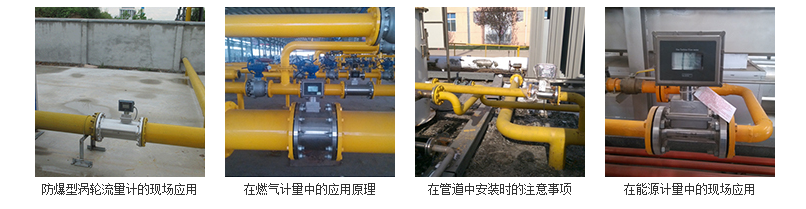

現場案例
