壓縮空氣常用流量計
在諸多氣體流量計中，具體選擇哪一款***合適壓縮空氣流量計？現在對于這你計量需求用戶的不同，使用的流量計也不同。對于使用作為動力源的大型工地等生產企業，建議使用我公司生產的HY-LUGB型的渦街流量計。對于計量精度要求比較高的企業選擇HY-LUBG型比較適合。對于使用氣體加入到窯爐等燃燒設備中的企業，建議使用我公司生產的HY-TGMFM型熱式氣體質量流量計。
產品價格：
| 價格 |
¥ 450.00 ~73800.00
|
| 起批量 | ≥1 臺 |
產品規格：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | HY |
| 類型 | 質量流量計 | 測量范圍 | 3~32000（m3/h） | 精度等級 | 0.5%、1%、1.5% |
| 公稱通徑 | DN15~DN600（mm） | 適用介質 | 蒸汽、氣體、液體 | 工作壓力 | PN1.6、PN2.0、PN2.5（MPa） |
| 工作溫度 | -40℃~ +300℃（℃） | 規格 | DN15-DN40,DN50-DN125,DN150-DN250,DN300 | 顯示方式 | 無顯示或液晶顯示 |
| 連接方式 | 法蘭式 | 輸出方式 | 脈沖信號或兩線4-20ma |
HY-LUGB型渦街流量計：
優點：計量精度高，穩定性好；水分不多情況下可以正常工作；
缺點：沒有干燥機的工作現場不建議使用，流量范圍稍小。
HY-LUGB型的渦街流量計：
優點：性價比高，在沒有干燥機的使用現場可以正常工作；
缺點：受工作環境因素影響較大，安裝要求較高。
壓縮空氣流量計測量是企業中量大面廣的測量任務。在氣體流量測量中進行溫壓補償，也已經是老的話題了，但是，越討論認識越深化，越能啟發人們?nèi)ラ_發價格低、精度高、功能強的儀表，越能啟發自動化專業人員選好儀表用好儀表。
測量中的溫壓補償?shù)哪康?，是在氣體的工況偏離設計工況時，將一般氣體的密度對測量結果的影響予以修正。因?yàn)樘烊粴馐翘幱跉怏w狀態，在其溫度、壓力變化時，其密度有很大的變化，如果不進行補償，引起的誤差是很大的。例如設計壓力為1MPa(表壓)，當壓力下跌到0.8MPa時，密度下降到設計值的82%，若不進行溫壓補償，對差壓式流量計的影響是使示值升高10.4%，而對渦街流量計的影響是使示值升高21.9%。顯然，對溫度、壓力變化的流量測量對象，除直接法質量流量計外，必須進行溫壓補償。
壓縮空氣流量計的原理

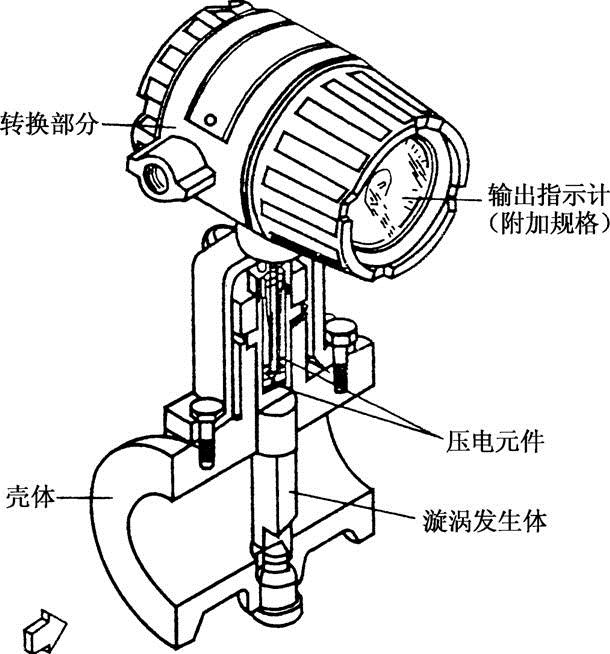

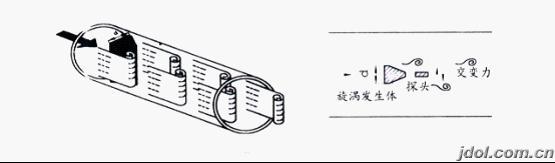

表?yè)?jù)卡門漩渦原理，用垂直插入流體中的非流線型阻流體產生漩渦分流，當流體繞過非流線型柱體時，由于邊界層不穩定性，使物體分離的漩渦有一定的規律性，當雷諾數較高時，旋渦在柱體的某一側形成并分離時，則另一側就不可能形成旋渦，只有某一側旋渦離開柱體一定距離后，另一側才會可能形成旋渦。于是，隨著流體連續流動，在柱體兩側形成交替、有規律的旋渦列，從而進行檢測，即采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，而測量出流體的流量。
壓縮空氣流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜***長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
壓縮空氣流量計具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償）。根據用戶需要，可附帶脈沖或4～20mADC電流輸出功能。是目前比較理想的天然氣計量?jī)x表。我公司生產的天然氣流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的實惠產品。
壓縮空氣流量計優點：
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．流量計 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．表頭可180度隨意旋轉，安裝方便。
壓縮空氣流量計選型
面對如此眾多品種的壓縮空氣流量計，對于一般用戶選型成了一個難題。如何科學地、客觀地選出***好的流量計，流量計是需要關注的一個問題。我們認為選型應當遵循適當?shù)囊?guī)則，盡量避免廠商的誤導宣傳，為自己找到一種恰到好處的天然氣流量表，它就是自己的理想流量計。
選型可按五個方面進行：壓縮空氣流量計性能方面、流體特性方面、安裝條件方面、環境條件方面和經濟因素方面。各方面的考慮因素如下：
1．流量計性能方面：度、重復性、線性度、范圍度、壓力損失、上下限流量、信號輸出特性、響應時間等；
2．流量計流體特性方面：流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等；
3．流量計安裝條件方面：管道布置方向、流動方向、上下游管道長度、管道口徑、維護空間、管道振動、接地、電源、輔屬設備（過濾、排污）、防爆等；
4．壓縮空氣流量計經濟因素方面：購置費、安裝費、維修費、校驗費、使用壽命、運行費（能耗）、備品備件等。
壓縮空氣流量計選型尺寸
|
公稱通徑 |
15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
|
公稱壓力（MPa） |
DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） |
|
介質溫度（℃） |
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，（其它材料協議供貨） |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
度 |
±1%R，±1.5%R；插入式：±2.5%R， |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |

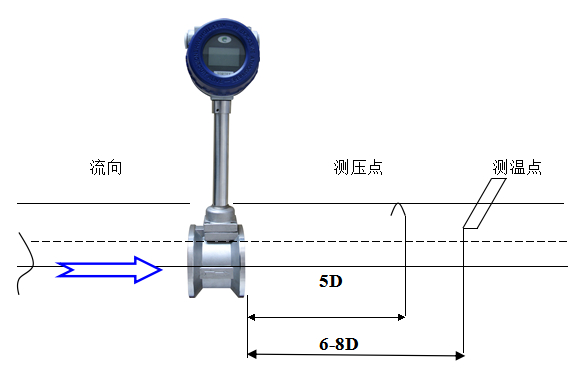

減少誤差方法：
將總壓縮空氣流量計安裝在減壓閥之前 上述蒸汽未經減壓時，不存在相變問題，所以，將流量計安裝在減壓閥之前，按飽和蒸汽補償方法處理，可保證測量精度。
如果流量計只能安裝在減壓閥后面，則可增裝一臺壓力變送器，進行溫壓補償。
如果減壓閥的穩壓性能較好，可將流量計上游壓力值作為一個恒定值(通過面板操作)設置到二次表內進行溫度壓力補償。
壓縮空氣流量計主要技術指標：
|
公稱通徑 |
15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
度 |
±1%R，±1.5%R；插入式：±2.5%R， |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
壓縮空氣流量計安裝注意事項：
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
渦街流量計安裝環境要求：
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4、渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、儀表***好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
華云儀表售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、如用戶需我公司現場服務，我公司以***短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
-
HY-LWQ天然氣渦輪流量計不銹鋼材質，液晶一體顯示瞬時流量，累積流量，壓力值，溫度值，測量精度高，始動流量低、壓力損失小，不易腐蝕、可靠性好、使用壽命長，法蘭安裝，鋰電池電源雙供電，安裝維護方便！氣體渦輪流量計（天然氣貿易結算流量計）
天然氣渦輪流量計是新型速度式儀表，是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。溫壓補償氣體渦輪流量計，標配為雙供電（24V+電池供電），帶4-20mA輸出。
|
一、概述 HY-LWQ是吸取了國內外流量?jī)x表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 三、測量范圍及工作壓力:表1
四、測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）
五、氣體渦輪流量計儀表選型 1.選型說明 用戶在選型時，應根據管道公稱壓力、介質***高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。 為使流量計的使用性能***好，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。 2.選型譜表
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
壓縮空氣流量計選型：
壓縮空氣是企事業單位的首要二次動力，大大都石油電能或熱能經過壓縮機轉化而來的。壓縮空氣流量計量的首要母的即是加強動力轉化的辦理，節約動力、體改企事業設備辦理水平。
