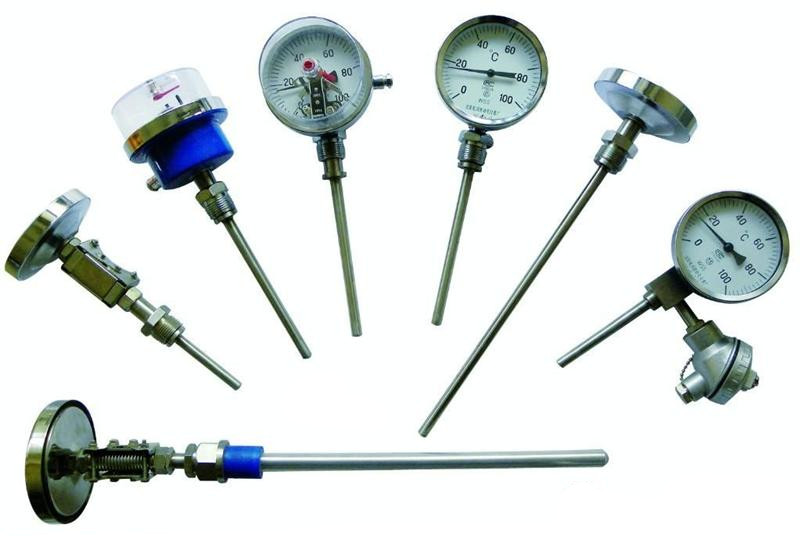

雙金屬溫度計
工作原理
WSS系列雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限值的1/2
測溫范圍
|
測量范圍℃
|
適用范圍
|
|
|
工業、商業
|
實驗室、小型
|
|
|
-80～+40
|
√
|
√
|
|
-40～+80
|
√
|
√
|
|
0～50
|
√
|
√
|
|
0～100
|
√
|
√
|
|
0～150
|
√
|
√
|
|
0～200
|
√
|
√
|
|
0～300
|
√
|
√
|
|
0～400
|
√
|
√
|
|
0～500
|
√
|
√
|
正常工作天氣條件
|
工作場所
|
溫度℃
|
相對濕度%
|
|
掩蔽場所
|
-25～+55
|
5～100
|
|
戶外場所
|
-40～+85
|
5～100
|
外形及尺寸
|
形式
|
A
|
B
|
C
|
E
|
L
|
d
|
|
軸向型
|
65
|
23
|
73
|
–
|
75
100 150 200 300 400 500 750 1000 |
Φ6
Φ8 Φ10 |
|
105
|
23
|
73
|
–
|
|||
|
155
|
23
|
73
|
–
|
|||
|
徑向型
|
65
|
50
|
110
|
34
|
||
|
105
|
50
|
110
|
34
|
|||
|
105
|
50
|
110
|
34
|
|||
|
135°向型
|
105
|
23
|
85
|
–
|
||
|
155
|
23
|
85
|
–
|
|||
|
萬向型
|
105
|
23
|
178
|
120
|
||
|
155
|
23
|
178
|
120
|
安裝固定形式
可動外螺紋管接頭
|
||||||||||||||||||||||||
| 可動內螺紋管接頭 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 固定螺紋管接頭 | ||||||||||||||||||||||||
|
||||||||||||||||||||||||
| 卡套螺紋接頭 | ||||||||||||||||||||||||
|
卡套法蘭接頭
|
D
|
D0
|
D1
|
SW
|
d0
|
d
|
|
Φ60
|
Φ42
|
Φ24
|
Φ22
|
Φ9
|
Φ8 Φ10
|
固定法蘭
|
D
|
D1
|
D2
|
H
|
d0
|
d
|
|
Φ105
|
Φ75
|
Φ55
|
Φ16
|
Φ14
|
Φ8
Φ10 |
備注：可提供ANSI、JB、HG等標準法蘭。
WSS系列雙金屬溫度計選型編碼：
|
|
|
||||||||||||
| 系列號 | WSS | 雙金屬溫度計 | |||||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||||
| -4 | Φ100 | ||||||||||||
| -5 | Φ150 | ||||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 2 | 135°向（鈍角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | – | 普通型 | |||||||||||
| W | 防護型 | ||||||||||||
| F | 防腐型 | ||||||||||||
型號及規格
軸向型雙金屬溫度計
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定形式
|
|
|
D
|
L
|
|||||
|
WSS-330
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ60
|
75
100 150 200 300 400 500 750 1000 |
無固定裝置
|
|
WSS-440
|
Φ100
|
|||||
|
WSS-500
|
Φ150
|
|||||
|
WSS-301
|
Φ60
|
可動外螺紋
|
||||
|
WSS-401
|
Φ100
|
|||||
|
WSS-501
|
Φ150
|
|||||
|
WSS-302
|
Φ60
|
可動內螺紋
|
||||
|
WSS-402
|
Φ100
|
|||||
|
WSS-502
|
Φ150
|
|||||
|
WSS-303
|
Φ60
|
固定螺紋
|
||||
|
WSS-403
|
Φ100
|
|||||
|
WSS-503
|
Φ150
|
|||||
|
WSS-304
|
Φ60
|
固定法蘭
|
||||
|
WSS-404
|
Φ100
|
|||||
|
WSS-504
|
Φ150
|
|||||
|
WSS-305
|
Φ60
|
卡套螺紋
|
||||
|
WSS-405
|
Φ100
|
|||||
|
WSS-505
|
Φ150
|
|||||
|
WSS-306
|
Φ60
|
|||||
|
WSS-406
|
Φ100
|
卡套法蘭
|
||||
|
WSS-506
|
Φ150
|
|||||
徑向型雙金屬溫度計
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定形式
|
|
|
D
|
L
|
|||||
|
WSS-310
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ60
|
75
100 150 200 300 400 500 750 1000 |
無固定裝置
|
|
WSS-410
|
Φ100
|
|||||
|
WSS-510
|
Φ150
|
|||||
|
WSS-311
|
Φ60
|
可動外螺紋
|
||||
|
WSS-411
|
Φ100
|
|||||
|
WSS-511
|
Φ150
|
|||||
|
WSS-312
|
Φ60
|
可動內螺紋
|
||||
|
WSS-412
|
Φ100
|
|||||
|
WSS-512
|
Φ150
|
|||||
|
WSS-313
|
Φ60
|
固定螺紋
|
||||
|
WSS-413
|
Φ100
|
|||||
|
WSS-513
|
Φ150
|
|||||
|
WSS-314
|
Φ60
|
固定法蘭
|
||||
|
WSS-414
|
Φ100
|
|||||
|
WSS-514
|
Φ150
|
|||||
|
WSS-315
|
Φ60
|
卡套螺紋
|
||||
|
WSS-415
|
Φ100
|
|||||
|
WSS-515
|
Φ150
|
|||||
|
WSS-316
|
Φ60
|
|||||
|
WSS-416
|
Φ100
|
卡套法蘭
|
||||
|
WSS-516
|
Φ150
|
|||||
135°向型雙金屬溫度計
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定形式
|
|
|
D
|
L
|
|||||
|
WSS-420
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ100
|
75
100 150 200 300 400 500 750 1000 |
無固定裝置
|
|
WSS-520
|
Φ150
|
|||||
|
WSS-421
|
Φ100
|
可動外螺紋
|
||||
|
WSS-521
|
Φ150
|
|||||
|
WSS-422
|
Φ100
|
可動內螺紋
|
||||
|
WSS-522
|
Φ150
|
|||||
|
WSS-423
|
Φ100
|
固定螺紋
|
||||
|
WSS-523
|
Φ150
|
|||||
|
WSS-424
|
Φ100
|
固定法蘭
|
||||
|
WSS-524
|
Φ150
|
|||||
|
WSS-425
|
Φ100
|
卡套螺紋
|
||||
|
WSS-525
|
Φ150
|
|||||
|
WSS-426
|
Φ100
|
卡套法蘭
|
||||
|
WSS-526
|
Φ150
|
|||||
萬向型雙金屬溫度計
|
型號
|
測溫范圍
|
精度等級
|
保護管材料
|
規格
|
安裝固定形式
|
|
|
D
|
L
|
|||||
|
WSS-480
|
-80～+40
-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1.5
|
1Cr18Ni9Ti
304 316 316L 哈氏C-276 |
Φ100
|
75
100 150 200 300 400 500 750 1000 |
無固定裝置
|
|
WSS-580
|
Φ150
|
|||||
|
WSS-481
|
Φ100
|
可動外螺紋
|
||||
|
WSS-581
|
Φ150
|
|||||
|
WSS-482
|
Φ100
|
可動內螺紋
|
||||
|
WSS-582
|
Φ150
|
|||||
|
WSS-483
|
Φ100
|
固定螺紋
|
||||
|
WSS-583
|
Φ150
|
|||||
|
WSS-484
|
Φ100
|
固定法蘭
|
||||
|
WSS-584
|
Φ150
|
|||||
|
WSS-485
|
Φ100
|
卡套螺紋
|
||||
|
WSS-585
|
Φ150
|
|||||
|
WSS-486
|
Φ100
|
卡套法蘭
|
||||
|
WSS-586
|
Φ150
|
|||||
備注：
選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級.
