內容：摘要本文重.點論述了在試驗室的條件下，串聯使用二個以上渦輪流量計側量流量時，由于前一渦輪旋轉，使液流產生較強的旋回流，使后一渦輪流量計的僅表系數有較大的偏差。并且為了消除其旋回流的影響，而研制出一種新型的非均勻多孔板的整流裝置，效果很好。從而不但找到3二個以上串聯流量計所測得數據不一的原因，而且找到了消除其影響的簡便方法。

一、概述：
   渦輪流量計對于低粘性流體來說，不僅測量范圍廣，結構簡單，而且測量精度高。因此被廣泛地應用于要求測量精度高的液體流量的測量上。    渦輪流量計除了很小流量的情況之外，葉輪在很寬的流量范圍，以幾乎與流量Q成比例的轉速進行轉動，一般其特性如圖1所示〔3]。在小流量范圍內，其流量特性有變化，是由于這時不能忽略機械磨擦阻力以及雷諾數的減少引起葉片性能的變化所致。

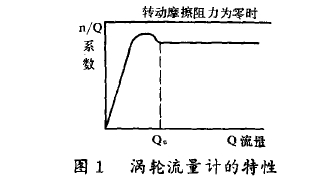

圖1渦輪流量計的特性
    當流量計的管路狀態發生變化時，其流量系數也有所變化。一般認為，這種差異主要是由于管路中的流速分布不同，或管路狀態不同而產生的旋流和渦流所造成的。圖2是在旋流條件下，影響孔板流量系數變化的情況。由圖可以看出旋流所造成的流量系數的偏差是相當大的。

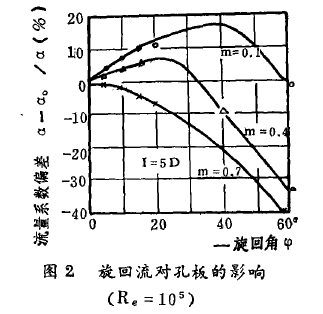

圖2旋回流對孔板的影響 (R e=105)
    因此，以往都采用在流量計1‘的人口側設置足夠長的直管段來消除旋流的影響。可是旋流在管路中只能緩慢地衰減下去。有人曾研究過〔2〕在空間有三個90“的S型彎管時，在彎后會產生強的旋流，而且能延長至200D?？梢?，旋流對流量測量危害很大。因此，人們都在積極地進行試驗，希望研究出一種整流器，不但能消除旋流，而且可以用一種強流速分一市的方法，積極地造成完全的紊流速度分布，以便縮短必要的管路長度，而做到更高情度的流量測量。
    某些大型設備中使用渦輪流量計較多，而且精度要求很高。隨著自動化的發展，人們?yōu)榱丝煽康刈詣?dòng)測試流量而經常采用幾個渦輪流量計串聯進行測量。這樣就帶來一個間題，既然旋流對流量系數偏差影響很大，而前一個71}輪流量計又正是一個產生較強的旋渦原，實際已證明，串聯的兩個渦輪流量汁所測流I}數據是不等的，而且相差較大，人們?cè)谡f(shuō)不清其原因的情況下，往往責怪流量計有問題或校驗的不準確。雖然有過關于渦輪流量計〔3〕人口管路斷面上的流速分布對于流量計精度的影響和關于液流的旋回成分對幾板流量計精度特性的研究〔1〕，但是至今似乎尚未做過有關旋流對渦輪流量計以及在同一管路內串聯兩個以上渦輪流量計的清況下對其精度影響的研究。
    本文通過試驗的方法證明串聯使用兩個渦淪.殼量計之后，對渦輪流量計的精度是有較大影響的，并.進一步研究用一種新型整流裝置來消除這種影響，而且取得了較好的成果。六文中聽示的渦輪流量計流量范圍是以Q＞Qc(圖1)為對象，而流量很小以致雷諾數造成影響的情況則不在內。

二、流速分布和流量計精度之關系：
1、渦輪流量計的精度:
    渦輪流量計的精度是根據校驗裝置所廁量的指示流量O’和實際使用系統中所測流量Q并按下式求出        E=(Q.一Q)/Q' x 100%    在流量計上流側設置長的直管段，以造成流入葉輪的液流成為充分的紊流速度分布的情況下，實際流量O和葉輪轉速n的關系按下述公式表示Q=bn式中b為儀表系數。
    一般流量計都是在紊流速度分布情況下進行校準的。在使用流量計時，假如葉輪前的流速分布發生變化，葉輪轉速與流量的關系也就發生變化(即b- Q/n發生變化)。根據資料〔2〕介紹，在流量計的上流側有彎曲或其它礙障物，經過一段長的直管之后，雖然仍能逐步地變成沿管軸流動，但是這時即使完全消除了渦流或旋流，也只能變成比紊流速度分布更平坦或尖的速度分布。根據資料〔3〕介紹，渦輪流量計上流側L=60D處橫截面上的速度分布作為校準時的標準紊流速度分布，當紊流速度分布變成尖的情況下，儀表系數就比校準時測定的b/要大，當紊流速度分布變成更平坦的情況下，儀表系數比校準時規定的b要小。本文中因流動狀態不同而造成的測量誤差定義如下:

 2.單個彎管和孔板下游的流動狀態    關于彎管下游的液流狀態，根據資料〔3〕介紹如圖3。該圖表示:在和彎管同一平面(水平r%方向)及垂直平面(ry方向)各直徑上的軸向速度Vr/Vz。而節流孔板下游的流速分布如圖4。    因?yàn)樗鼈兌紝?duì)管軸呈對稱分布，所以只表示出r，方向的V Z/V:情況。

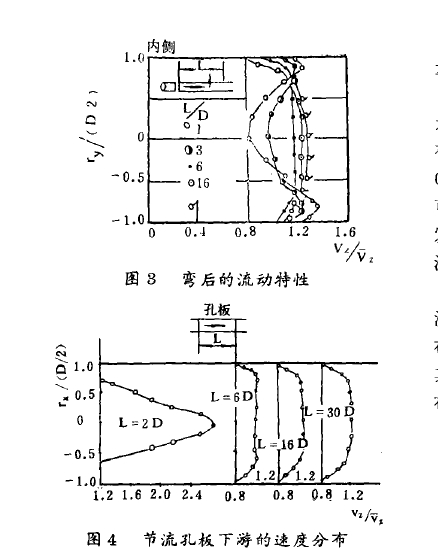

圖3彎后的流動特性 圖4節流孔板下游的速度分布
    在上述液流中安裝流量計時，流量計測量誤差△E就隨著L/D而變化(圖5)〔3〕。

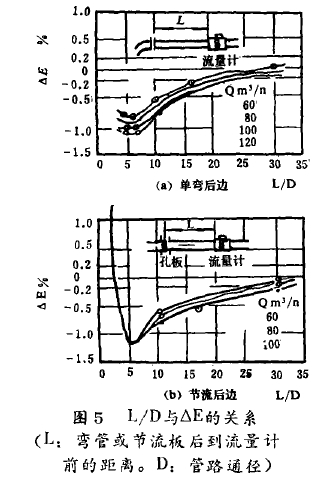

圖5  L/D與△E的關系(L:彎管或節流板后到流量計前的距離。D:管路通徑)

    當管路中有較強的旋流成分時，在噴咀流量計前的流速分布呈凸形而中心有凹形分布如圖6 。這是由于有旋回成分的流動，其流路壁面壓力有明顯的不對稱，而流速分布也有明顯不對稱所致。

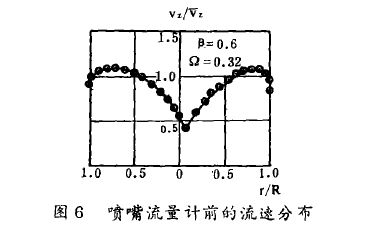

圖6噴嘴流量計前的流速分布

    3.流速分布和渦輪流量計的測量誤差    渦輪流量計的測量誤差隨著流人葉輪的流速分布從其正常狀態發生變化而有所不同。一般除了有足夠長直管段情況下的正常流速分布之外，還有凸形、偏流形、扁平形和凹形等流速分布。如圖7〔3〕。
   由于流速狀態發生變化所造成的流量計的測量誤差如圖8。從圖7可明顯看出，凸形流速分布的測量誤差為正而大。其它沐負，而且凹形的測量誤差大(一1.000)。

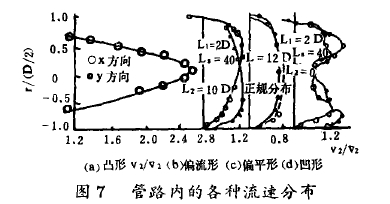

圖7管路內的各種流速分布

  通過上述分析，可知，旋流會使管內流速分布有明顯的不均，而且使孔板、標準噴咀流量計測量誤差變壞。但是在流量測試中，為了可靠地進行流量測試，而在管路中串聯兩個以上的渦輪流量計。可是由于渦輪流量計是產生較強的旋回流源，肯定對流量計的測量誤差有影響，但是這種影響有多大，能否用整流的方法消除這種影響呢了必須通過試驗去找出規律，加以解決。

三、試驗系統：
  圖9所示為其試驗系統。這套系統是利用揚程為50米，流量為60噸/小時的水泵，將J l!米3水池中的水抽出輸人10米3的穩壓水箱，經過穩壓后的水，，流人校驗系統的工作段后，再流人稱重水槽中進行稱重。水流量的大小是由安裝在工作段后面的流量調節閥調節。流量的稱重是用稱量為500公斤、精度為千分之一的磅稱。換流器是用電動活門控制的氣動換流器。時間測量是采用光電控制的測時計數器。該系統根據中國計量科學院編制的“水流量標準裝置檢定方法”測得系統精度為0.2%。

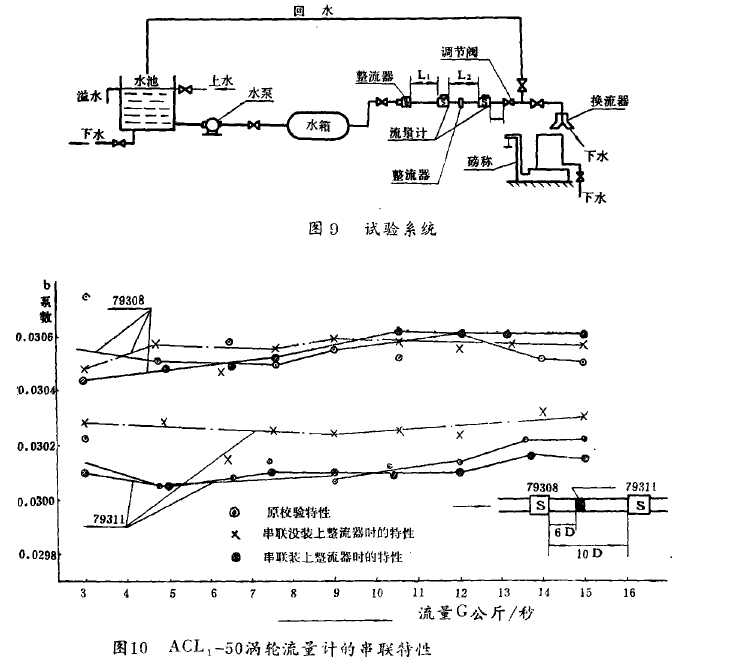

圖9試驗系統 圖10  ACL,-50渦輪流量汁的串聯特性

四、試驗方法和試驗結果：
   1.將二臺ACI,-50渦輪流量計79308*和79311，分別安在上述試驗系統的工作段上，上流側安有液流調正器，土流直管段L1 = 30D，下流側直管段L3=10D，進行校驗。其試驗結果:雷諾數與儀表系數特性如圖10。

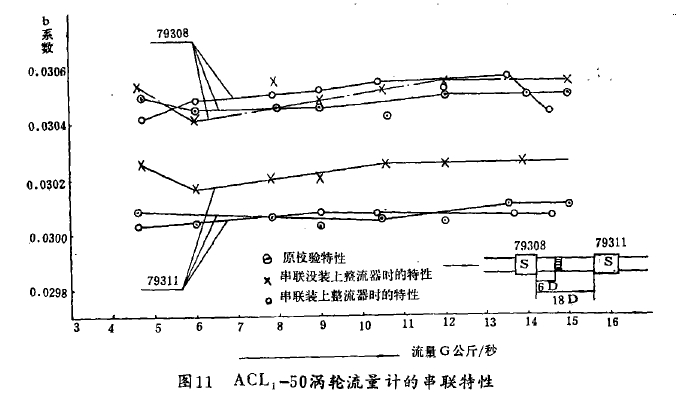

圖11   ACL,-50渦搶流量計的串聯特性
    2。將上述校好的二臺流量計串聯在上述系統中，其間距Lz = 10 D, 18D, 32D，進行校驗。其結果如圖10一120    3。在串聯的二臺流量計之間，安上自行研究設計的新型整流裝置，進行試驗，其結果如圖10^"120其新型整流裝置的結構圖見附圖1。    4.在L2=32D的條件下，將二臺ACL,-50渦輪流量計前后位置對換一下，進行試驗，看其特性的變化，如圖140    5.用上述方法對ACL,-30 78405與78408號渦輪流量計在L/D = 10的條件下進行試驗，其結果如圖13所示。同樣是后一臺系數b受影響。

五、對試驗結果的分析：
   1.從圖10~14可明顯看出，串聯使用兩個渦輪流量計時，前一臺儀表系數與原校驗系數基本一致，后一臺儀表系數變化較大，這是由于前一臺渦輪流量計在運轉時，產生較強的旋回流，使其后一臺渦輪流量計的入口流速分布發生了變化，造成后一臺渦輪流量計的儀表系數發生變化。對同一臺渦輪流量計，在Q n二常數的流量范圍內，其}b的變化也基本一致。    2.由圖12可知在同樣的條件下對換流F,計的安裝位置，仍然是后一臺渦輪流量計的儀表系數變大。

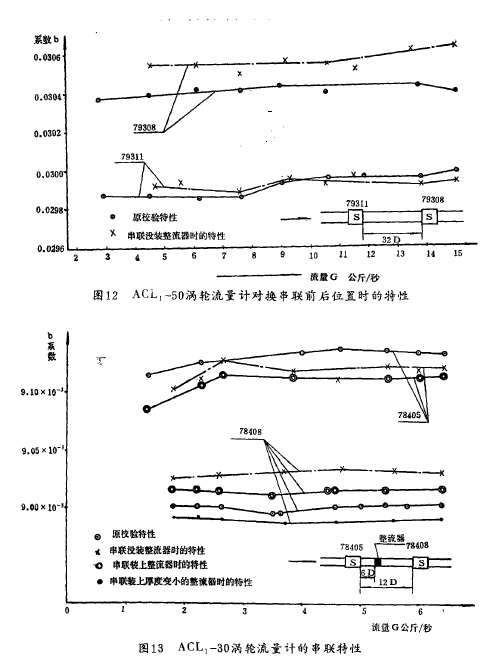

圖12  ACL., -50渦輪流量計對換串聯前后位置時的特性 圖13  ACL,-30渦輪流量計的串聯特性
    3。由圖10, 11, 12, 14可知在第二臺渦輪流量計的前邊安裝自行設計的整流裝置，可以消除旋回流成分，使流量計測量誤差恢復在原校驗范圍內。
    4。對于ACL，-5Q與ACL,-3Q渦輪流量計，在串聯使用之后，其后一臺的b系數變大為0.6一0.8%并不一致，這是由于渦輪流量計的結構不同，特別是其旋回角切(導向葉片與半徑方向之間的夾角)不同所致。
     5.對于同一型號和I}aJ一規格如ACL,1-50的渦槍流量計同樣串聯安裝在其間管距為10一32}的狀態時，其后一臺儀表系數的變化也基本一致，這說明旋流強度是很大的，單靠用直管段去消除其影響是很困難的。

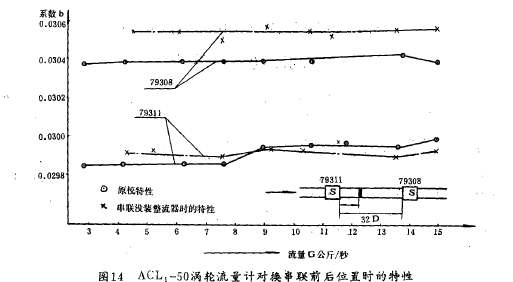

圖1A  ACL,-5Q渦輪流量計對換平聯前后位置時的特性
六、結論：
   通過試驗證明：
   (1)串聯安裝兩個渦輪流量計時，一必須消除旋流的影響，否則對其流量測髦耀度有影響;我們研究出一種先進的整流裝}r能夠較好的消除旋流的影響。本研究成果找出了為什么過去在串聯幾個曝輪流量計所測得數字不一的原因，并找出了解決的方法。
   (2)串聯使用渦輪流量計時:對于大___通徑，流量大的系統可以采用在個藕眺流量計后邊用整流器消除旋流的方法。對于小通徑，流量小的系統，可以把流量計的工作段全部拿到校驗場地去校驗。  ，本研究成果對于其它液流系統中也串聯使用二個以上的渦輪流量計時同樣可以采用。但是對于不同的管路狀態和不同規格的渦輪流幾鼠計的串聯使用其影響大小，尚需做進一步試驗研究。
    關于渦輪流量計不是水平安裝，而是垂直或45“傾斜安裝的情況，究竟對其性能影響如何在研究一旦有結果，再和有關革位商討。非均勻分布多孔板整流裝置為了消除旋回流對流速分布的影響，我們參考了所介紹的.資料，用某種能夠強秘流速分布積極地造成完全紊流速度分布的方法(而不是單純采用足夠長的直管段的方法)，這關鍵在于正確選擇從管壁到管中心的流阻系數梯度分布的問題。為此而設計了如附圖1的非均勻分布多孔板的整流裝置。多孔板是在一塊不銹鋼板上開有35個同孔徑的小孔，孔的分布不均，中心處孔的分布密，周邊處孔的分布稀;小孔的人口端的尖角要倒棱，其厚度H的大小要根據其旋回強度的大小，經過試驗而定，通常旋回強度越大，其厚度H就相應的越大。
