圖 4.1 系統軟件流程圖

2、流量一周期信號測量的流程：
  信號經低通濾波電路，預處理放大后，輸入至整形電路 1，經整形電路 1 處理后，產生同頻率的方波信號，再將該方波信號連接到 ATMEGA16 單片機的 PB0腳。由第二章的分析可知，流量計輸出信號頻率較低，適合采用周期法測量以獲得較高的測量精度。具體軟件流程如圖 4.2 所示。

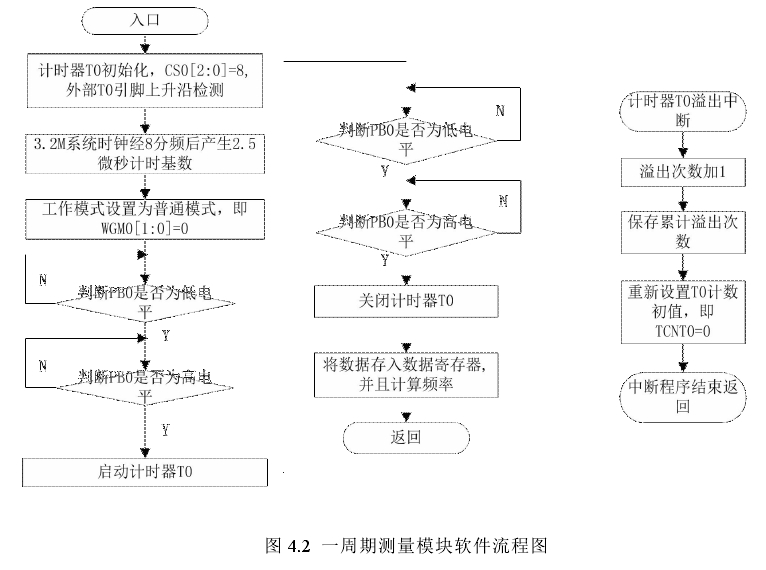

圖 4.2 一周期測量模塊軟件流程圖

2.1、流量半周期信號測量的流程：
  本模塊基于測周法原理，采用Ｔ/Ｃ1 捕捉功能實現流量信號的半周期測量。具體是：Ｔ/Ｃ1 初始化后，在Ｔ/Ｃ1 輸入捕捉中斷服務中需要讀取兩個 ICR1 的值。個時間值就是第 0 次下降沿觸發時得到的 ICR1 的時間印記；而第二個值是第 1 次下降沿觸發時得到的時間印記。當?shù)诙€值被記錄下來時立即禁止Ｔ/Ｃ1 的所有中斷。在測頻子程序中需要對前后得到的兩個 ICR1 值進行判斷并將它們進行減法運算得到差值。下一步需要判斷第二個值是否溢出。此處的溢出條件是當?shù)?個讀取到的值大于第1個讀取到的值并且TCNT1的值出現過從65536到 0 的變化情況。如果判斷到溢出了就說明前后兩次的差值超過了 16 位定時計數器Ｔ/Ｃ1 的長度，Ｔ/Ｃ1 的長度 65536。在已經溢出的情況下，需要記錄溢出次數。另外，為了降低被測頻率的下限值也需要記錄溢出的次數，具體可以在Ｔ/Ｃ1 的溢出中斷中設置一個標志位負責溢出次數的記錄，該溢出次數的值可以用于頻率的計算頻。具體軟件流程如圖 4.3 所示[2]。

圖 4.3 半周期測量程序流程圖

 2.2、流量信號 1/4 周期測量的流程：
  ATmega16 自帶 AD 轉換模塊。ADC 次轉換時序，如圖 4.4 所示。由手冊知道 ADC 轉換模塊工作時首先需要初始化 ADC，所以次 ADC 轉換需要 25 個 ADC 時鐘周期 ( ADCSRA 寄存器的 ADEN 置位) 。正常轉換需要13 個 ADC 時鐘周期，如圖 4.4 所示[32]。

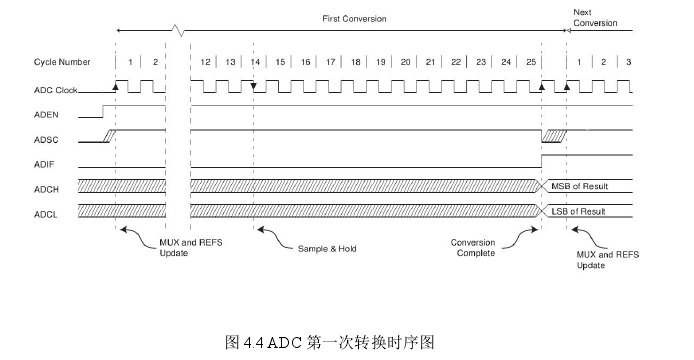

圖 4.4 ADC 次轉換時序圖

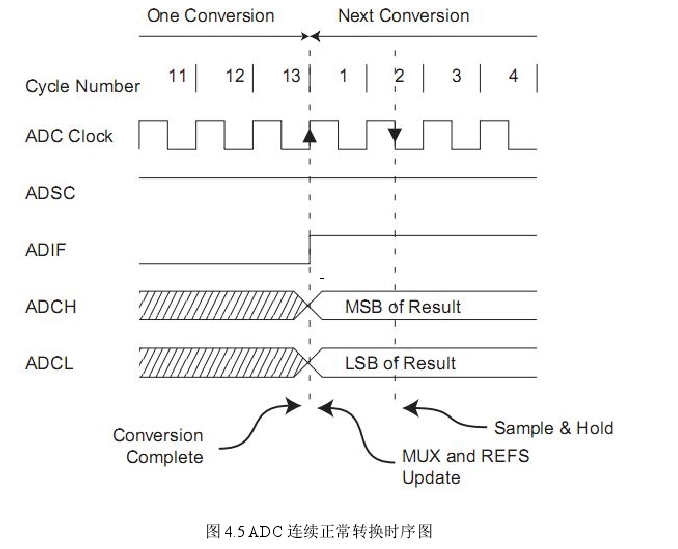

圖 4.5 ADC 連續正常轉換時序圖
ATMEGA16 有多種 AD 轉換模式，不同的模式下，所需的轉換時間不同。如表所示[32]。

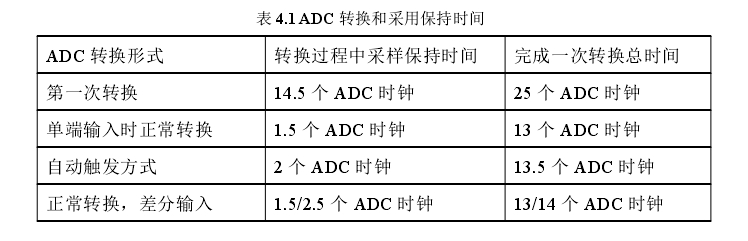

表 4.1 ADC 轉換和采用保持時間

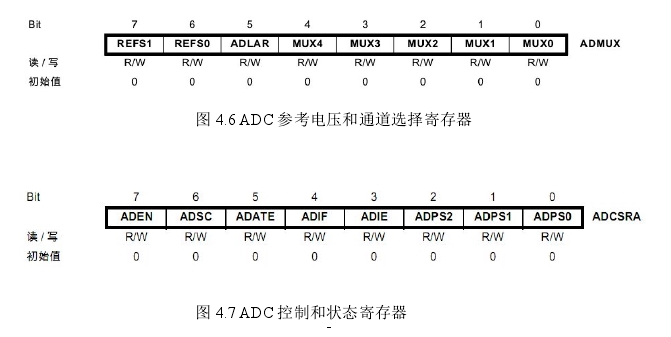

圖 4.7 ADC 控制和狀態寄存器
  本設計中，為了測量 1/4 周期，軟件方面采用 ATmega16 單片機自帶的 10位 ADC 轉換模塊和外部中斷 INT0 及定時器 T2 相結合的方式完成測量。電路方面采集信號經濾波，放大后的模擬信號，一路信號經整形電路 2 處理后產生所需要中斷信號 INT0；一路信號輸入至單片機的 ADC0 口，作為 AD 轉換的單端模擬輸入信號。

  具體過程如圖 4.8 所示。

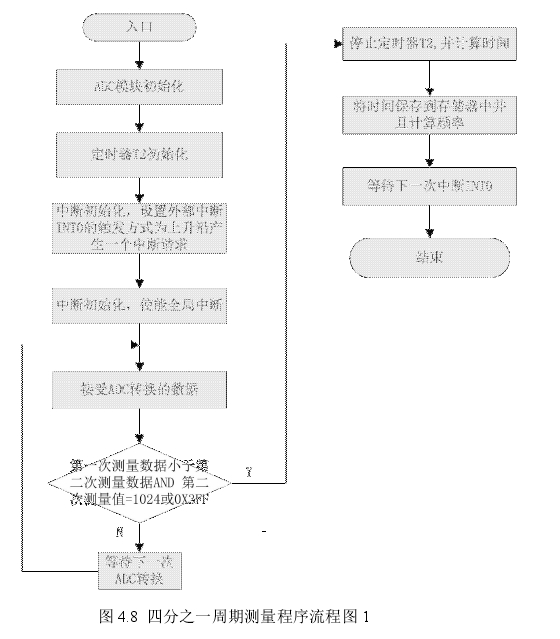

圖 4.8 四分之一周期測量程序流程圖 1

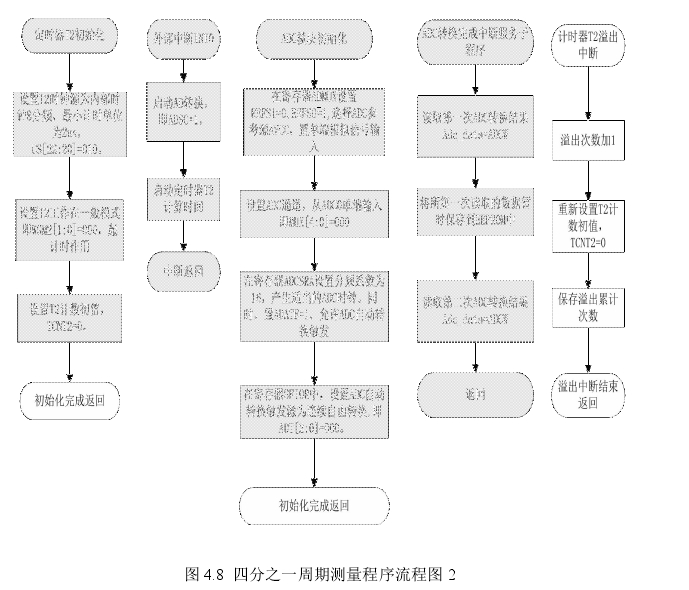

圖 4.8 四分之一周期測量程序流程圖 2

3、通訊模塊的流程：
  在設計串口程序之前需要先簡要說明一下 ATMEGA16 的 USART（同步和異步串行接收器和發送器），以及USART傳輸數據需要滿足的格式。ATMEGA16自帶的全雙工的 USART，是一個使用方便、功能強大的串行通訊模塊。主要特點為：
1) 能處于全雙工工作模式
2) 可以同步或異步通信
3) 主，從時鐘的同步信息
4) 具有生成多種波特率的波特率發生器
5) 在 XTAL 低頻率下有高的波特率
6) 8 位或 9 位數據
7) 噪聲濾波
8) 超越誤差的檢測
9) 幀錯誤探測
10) 錯誤起始位的檢測
11) 三個獨立的中斷
  在異步串行通信中發送方和接收方要實現正常的通信必須采用相同的約定。首先，約定的***底層的協議。比如需要采用相同的傳輸波特率和相同格式的數據幀。通信雙方，如果所使用的波特率和數據幀格式不一樣那么通信就不能實現。本系統采用 ATMEGA16 自有的 USART 模塊[18]。
  本系統中雖然通訊協議選擇的是 485 通訊，但和 232 串口通訊的工作模式基本相同。本系統串行口通信方式使用異步正常工作方式；設置波特率為9600bps；數據幀的傳輸格式設置為 8 位數據位、1 位起始位、1 位停止位、無奇偶校驗位。首先，需要初始化異步串口通信，內容包括確定串口工作的方式（編程寄存器為 UCSRA、UCSRB 、 UCSRC）和設定串口工作的波特率（編程寄存器為 UBBRRH、 UBBRRL）。
  在具體程序設計中，串口采用中斷方式接收數據；串口采用查詢方式發送數據。下位機串行接收數據時，為了保證數據接收的完整性，每次需要連續接收8bit 數據。串口收發數據程序具體流程圖如圖 4.9 所示。

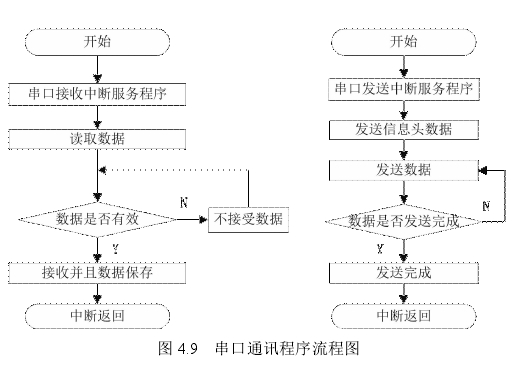

圖 4.9 串口通訊程序流程圖

4、渦輪流量計顯示模塊的流程：
  由于本設計所需顯示內容不是很多，在滿足顯示要求的基礎上，應該盡量減少器件成本，因此在本系統設計中選擇太陽人電子有限公司的 1602 字符型液晶顯示屏，該模塊顯示容量為 16×2。 1602LCD 的時序在第四章顯示模塊設計有詳細的說明。模塊讀操作時序如圖 4.10 和模塊寫操作時序如圖 4.11 所示[2]。

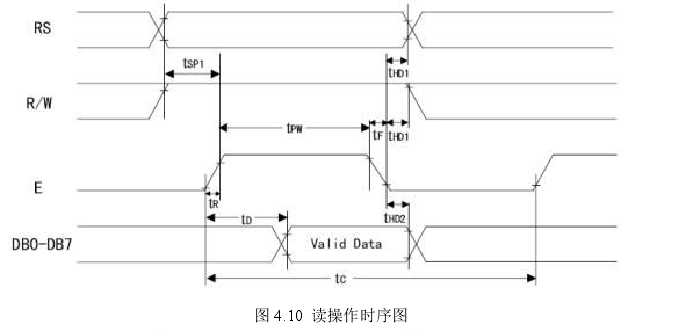

圖 4.10 讀操作時序圖

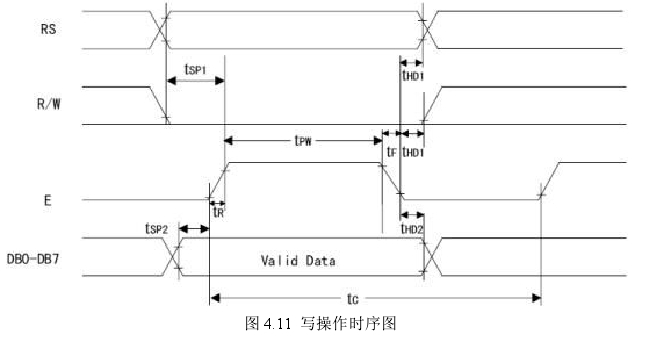

圖 4.11 寫操作時序圖

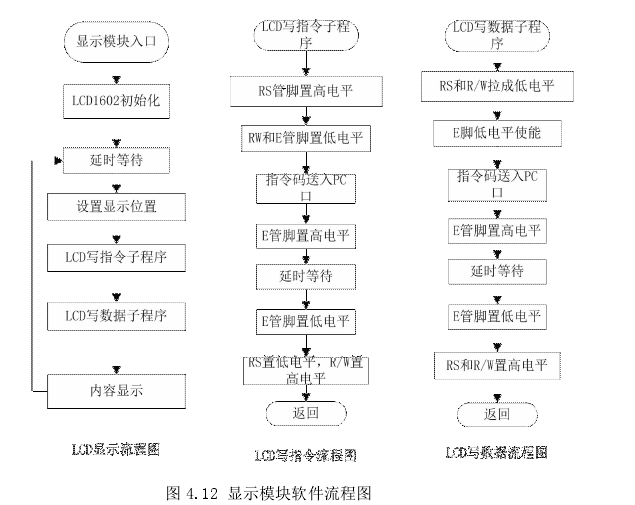

圖 4.12 渦輪流量計顯示模塊軟件流程圖

5、渦輪流量計按鍵模塊的流程：
  按鍵由四個鍵組成，分別是設置鍵、UP 鍵、DOWN 鍵 、MOVE 鍵。程序的邏輯為，當按下四個按鍵中的任意一鍵就進入按鍵處理程序中，然后判斷按下的按鍵類型，如果是設置鍵則顯示 K 值并且較低位閃爍，這時可以通過按上鍵和下鍵進行數值設置，上鍵為當前數值+1，左鍵為當前數值-1，當再次按下設置鍵后保存返回。若一開始是按上鍵或者下鍵或者 MOVE 鍵而不是進入設置程序后才按的話，只會顯示當前 K 值，再按下別的鍵無響應。通過 MOVE 鍵和 UP 鍵組合鍵可以向左移動閃爍位置。通過 MOVE 鍵和 DOWN 鍵組合可以向右移動閃爍位置。具體操作是先按住 MOVE 鍵不松開，再按下 UP 鍵或者 DOWN 鍵，就可以移動閃爍位置。軟件流程圖如圖 4.13。

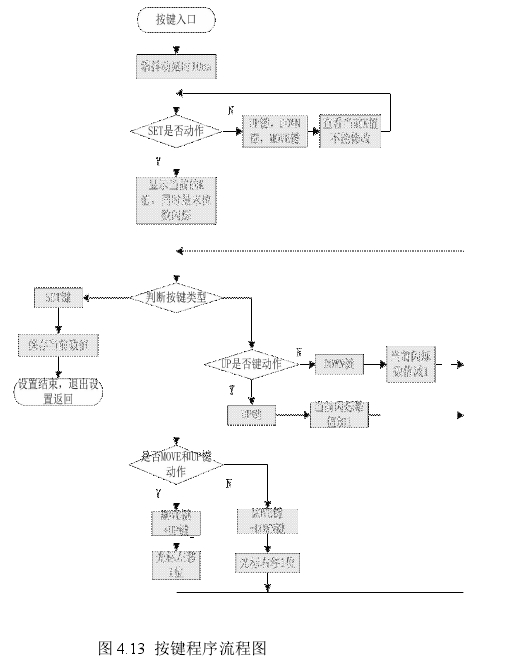

圖 4.13 渦輪流量計按鍵程序流程圖

6、渦輪流量計軟件抗干擾措施：
  基于軟件解決干擾的方法，都屬于軟件抗干擾。該方法具有使用靈活，不增加硬件成本的優點。基本思想是，如果某外界因素干擾到系統的正常工作，內部程序可以自動讓系統恢復到穩定狀態?；蛘邔κ芨蓴_的輸入信號進行軟件處理后，能滿足系統的輸入要求。又或者是保護軟件系統可靠工作的軟件輔助方法。
  由于在渦輪流量計實際工作環境中，存在很多不確定的干擾信號。所以在硬件抗干擾措施的基礎上需要增加軟件抗干擾技術，以便增強系統的整體性能。本系統主要采取了以下幾種軟件抗干擾措施。
(1) 系統初始化。在系統上電時，程序會對單片機和各器件芯片的寄存器進行初始化設置。初始化以后，電路中所有需要設置的芯片都回到了***初的默認設置狀態。這樣就保證了設備復位以后能立即回到正常的工作狀態。上電初始化還可以防止內存程序跑飛的突發故障。事實證明，無論是手動初始化還是自動初始化都能夠在較大程度上增強系統抗干擾的性能。

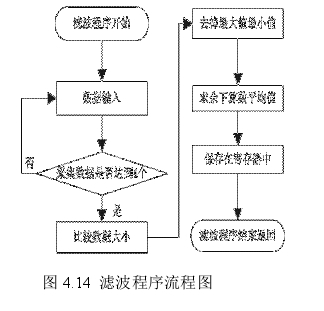

(2) 數字濾波抗干擾技術。在程序中可以通過對 ADC 模塊采集的數據進行平均值濾波處理，可以有效的去除系統的突發性脈沖干擾。具體可以先去掉 N個數據中的***大值和***小值再計算 N-2 個數據的算術平均值。為了加快測量速度，一般 N 取 4。其軟件流程圖如圖 4.14 所示。

(3) 防止抖動技術。通過軟件延時和多次判斷的方式能夠避免鍵盤開關信號的抖動。在單片機鍵盤的處理程序中，為防止四個按鍵抖動和彈跳產生的干擾，采用按鍵延時檢測和多次檢測的方式加以規避[[11][21]。

本文小結：
  本章詳細敘述了渦輪流量計系統軟件部分的設計。首先概述了軟件設計，然后分別介紹了下位機各個模塊軟件設計，并給出了軟件流程圖。同時，設計的軟件抗干擾措施，可以在一定程度上提高系統的可靠性。
