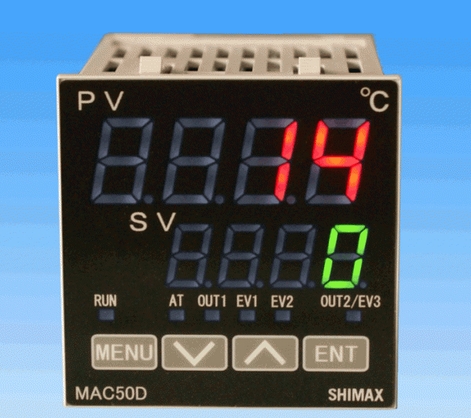

1. PID調試步驟

  沒有一種控制算法比PID調節規律更有效、更方便的了。現在一些時髦點的調節器基本源自PID。甚至可以這樣說：PID調節器是其它控制調節算法的媽。

  為什么PID應用如此廣泛、又長久不衰？

    因?yàn)镻ID解決了自動控制理論所要解決的***基本問題，既系統的穩定性、快速性和準確性。調節PID的參數，可實現在系統穩定的前提下，兼顧系統的帶載能力和抗擾能力，同時，在PID調節器中引入積分項，系統增加了一個零積點，使之成為一階或一階以上的系統，這樣系統階躍響應的穩態誤差就為零。

  由于自動控制系統被控對象的千差萬別，PID的參數也必須隨之變化，以滿足系統的性能要求。這就給使用者帶來相當?shù)穆闊貏e是對初學者。下面簡單介紹一下調試PID參數的一般步驟：

  1．負反饋

  自動控制理論也被稱為負反饋控制理論。首先檢查系統接線，確定系統的反饋為負反饋。例如電機調速系統，輸入信號為正，要求電機正轉時，反饋信號也為正（PID算法時，誤差=輸入-反饋），同時電機轉速越高，反饋信號越大。其余系統同此方法。

  2．PID調試一般原則

  a.在輸出不振蕩時，增大比例增益P。

  b.在輸出不振蕩時，減小積分時間常數Ti。

  c.在輸出不振蕩時，增大微分時間常數Td。

  3．一般步驟

  a.確定比例增益P

  確定比例增益P 時，首先去掉PID的積分項和微分項，一般是令Ti=0、Td=0（具體見PID的參數設定說明），使PID為純比例調節。輸入設定為系統允許的***大值的60%~70%，由0逐漸加大比例增益P，直至系統出現振蕩；再反過來，從此時的比例增益P逐漸減小，直至系統振蕩消失，記錄此時的比例增益P，設定PID的比例增益P為當前值的60%~70%。比例增益P調試完成。

  b.確定積分時間常數Ti

  比例增益P確定后，設定一個較大的積分時間常數Ti的初值，然后逐漸減小Ti，直至系統出現振蕩，之后在反過來，逐漸加大Ti，直至系統振蕩消失。記錄此時的Ti，設定PID的積分時間常數Ti為當前值的150%~180%。積分時間常數Ti調試完成。

  c.確定積分時間常數Td

  積分時間常數Td一般不用設定，為0即可。若要設定，與確定 P和Ti的方法相同，取不振蕩時的30%。

  d.系統空載、帶載聯調，再對PID參數進行微調，直至滿足要求。
