旋進旋渦流量計屬于速度式流量計，根據其結構類型可分為不帶流量積算儀的旋進旋渦流量計，帶流量積算儀、無溫壓補償?shù)男M旋渦流量計，帶流量積算儀、帶溫壓補償?shù)男M旋渦流量計等三類。針對這三類旋進旋渦流量計有不同的檢定方法，特別是對帶流量積算儀、帶溫壓補償?shù)母邏盒M旋渦流量計，如果在常壓流量標準裝置上檢定則需要分別對其瞬時工況流量及配套的流量積算儀、壓力傳感器、溫度傳感器進行檢定，才能***終判定其計量性能。

引言

旋進旋渦流量計屬于速度式流量計的一種，其工作原理為：進入儀表的流體通過一組固定的螺旋葉片后被強制圍繞中心線旋轉，當通過擴大管時旋渦中心沿一錐形螺旋線進動，旋渦中心通過某檢出點的頻率與流量成正比。

旋進旋渦流量計按結構類型可分為以下三類：

類：不帶流量積算儀的旋進旋渦流量計，又稱旋進旋渦流量傳感器；

第二類：帶流量積算儀、無溫壓補償?shù)男M旋渦流量計。

第三類：帶流量積算儀、帶溫壓補償?shù)男M旋渦流量計。

以下將就這三類旋進旋渦流量計的檢定方法做一些探討。

1 .類旋進旋渦流量計

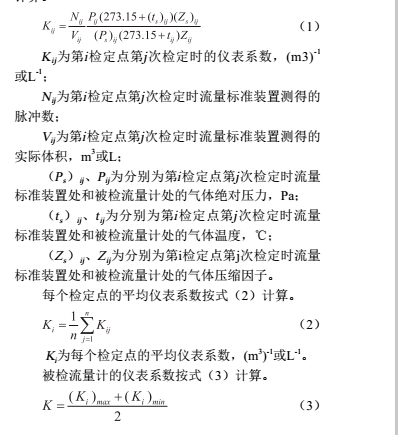

該類旋進旋渦流量計的檢定圍繞其儀表系數進行，具體如下：被檢流量計每個檢定點每次檢定的系數按式

若流量積算儀中設置流體為其他流體，則可根據其狀態參數利用NIST REFPROP軟件直接查詢得到。

5 結語

針對三類旋進旋渦流量計有不同的檢定方法：類的檢定圍繞其儀表系數進行；第二類的檢定圍繞其測得的瞬時工況流量進行；第三類的檢定一般圍繞其測得的瞬時標況流量進行，如果是高壓旋進旋渦流量計，且是在常壓流量標準裝置上檢定，則需要分別對其瞬時工況流量及配套的流量積算儀、壓力傳感器、溫度傳感器進行檢定，才能***終判定其計量性能。
