為了準確便捷的測量管道內液體的流動,革新流量計測量方式,采用外圓包覆式的非接觸測量的電感式電子流量計測量管道內液體,既能夠準確的測量管道內的液體的流量,減少機械式結構對測量結果的影響,又增加了測量的便捷性,便于檢測出管道堵塞位置。

0.前言

當今世界能源已經成為人們普遍關注的焦點問題，尤其在原油開采過程中，獲得油井的實時產量時，減少測量裝置所帶來的能源浪費，降低生產成本，越來越被人們所重視。 為了對能源進行科學管理，首先要抓好節能工作，而在節能工作中，流量計儀表的研究與開發起到至關重要的作用。

但是現在流量計大部分還是傳統的機械式流量計，即以通過管道內液體的流動帶動齒輪等傳動機構的轉動而達到計算液體流量的目的。 這種流量計普遍存在著測量不準確，使用壽命短的問題，而現在已有的少數電子流量計一部分僅是通過機械測量， 電子顯示來實現的，一部分是通過超聲波或電磁進行測量的。 并且目前的流量計都需要機械緊固式的安裝在管道上才能工作，即現在已有的流量計主要是固定式的，單一測量一定地點的儀器，運用在檢修工作和實驗活動中可移動的、便攜的流量計還未出現。 為了滿足實際使用的需求，本文介紹了一種基于電感傳感器的管道式電子流量計，來實現對管道內流體的非接觸測量。

1.電子流量計的工作原理

電感式傳感器是利用電磁感應原理將被測非電量如位移、 壓力、流量、振動等轉換成線圈自感系數 L 或互感系數 M 的變化，再由測量電路轉換為電壓或電流的變化量的輸出。 電感線圈是環繞在絕緣管上的相互絕緣的導線，其利用電磁感應的原理進行工作，當有電流流過一根導線時，就會在這根導線的周?chē)a(chǎn)生一定的電磁場，而這個電磁場的導線本身又會對處在這個電磁場范圍內的導線發生感應作用。 對產生電磁場的導線本身發生的作用，叫做 “自感 ”，即導線自己產生的變化電流產生變化磁場， 這個磁場又進一步影響了導線中的電流；對處在這個電磁場范圍的其他導線產生的作用，叫做“互感”。 電感量也稱自感系數，是表示電感器產生自感應能力的一個物理量。

電感器電感量的大小，主要取決于線圈的圈數（匝數）、繞制方式、有無磁芯及磁芯的材料等等。 通常，線圈圈數越多、繞制的線圈越密集，電感量就越大。 有磁芯的線圈比無磁芯的線圈電感量大；磁芯導磁率越大的線圈，電感量也越大。

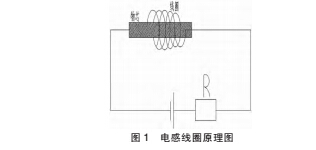

電感式電子流量計的測量原理如下圖 1 所示：

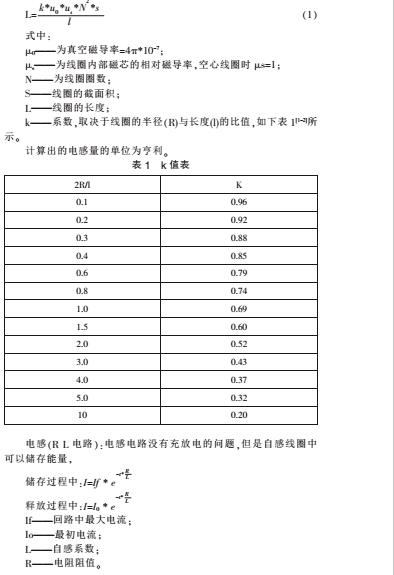

這里需要強調的是磁芯的材料會對電感器電感量的大小產生影響。 現在再介紹一個經驗公式：

2.數據的采集

利用這些理論依據去做通電螺線管環繞管道的實驗。 通過控制變量的測量方法對不同的管道，管道內部不同的液體和液體不同流速的液體的測量，得到實驗數據并對其加以分析。

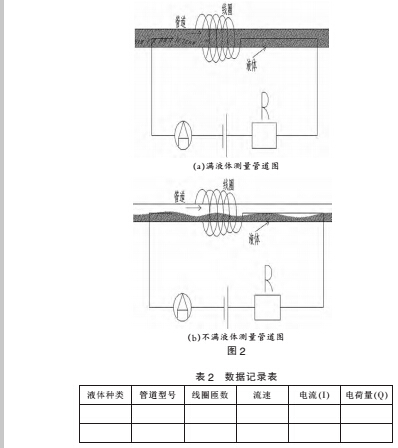

測量電路如圖 2（a）、（b）示：

3.數據的處理

合磁芯的材料對電感器電感量的大小產生影響的公式（L=

k*u0 *us *N2 *s ）和自感線圈儲能公式（儲存過程中：I＝If * e－t* RL  釋放過l－t* R程中：I＝I0 * e L ）可以得到磁芯的不同對回路中儲能過程中***大電流或釋放過程中***初電流的關系，并利用具體的實驗數據確定管道內液體的流量與流速。

為了排除不同管道對數據的影響，還需要對不同管道在電感回路中電流和電荷量的數據進行測量記錄， 把這些數據作為基礎數據，對在不同管道下測量液體流量及流速進行數據的處理和校正。

4.軟件設計

為了提高數據處理的精準度和使用方便，可以利用單片機的控制與計算功能。

軟件執行具體步驟如下：

1） 根據實際的測量情況對單片機輸入相應管道型號 ， 流體的種類，線圈匝數等基本參數。

2）單片機查詢與電感傳感器連接的 I/O 端口，記錄電流和電壓的變化。 用得到的數據，單片機內存儲的參數進行理論運算得到計算結果。 并將結果通過電子液晶屏輸出。

單片機的主要功能有：

1）通過不斷截取極小段時間內電流與時間乘積的和得到電感回路中的電荷量變化，從而得到電感的電感量 L。

2）在單片機中儲存不同管道對電感系統的數據影響 ，在測量時可以選擇在一種管道的數據模式下進行測量。 精簡并加快測量的流程。

3）在單片機中錄入所有計算所需的公式，并在測得數據后進行計算，***后直接在 LED 屏上輸出流量與流速數據。

5.機械外觀的設計

因?yàn)槁菥€(xiàn)管需要環繞著管道才能測得數據，但要在不破壞螺線管和管道的前提下給管道上套上螺線管基本上是不可能的，所以需要對對電子流量計的外觀進行改變才能夠滿足便攜式的使用。

外觀設計如圖 3：

6.結束語

本設計的創新點是舍棄傳統液體流量計的測量方式，創新的利用電感的特性來進行對液體管道內液體的特性進行測量，新的測量方法提高了測量精度的同時還簡化了測量步驟。 其主要價值為：高精度的測量管道內液體的流量與流速；便攜式的使用方法，免去了復雜的安裝過程；檢測與校準普通流量計的測量精度；因其使用便利性和較高的測量精度，可以用于液體管道的檢堵檢漏的檢測維修過程。
