磁翻板液位計如何正確選購選型 選購磁翻板液位

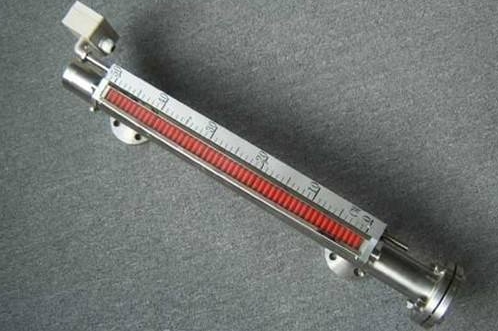

磁性液位計也被叫做磁翻板液位計, 其所工作的原理為借助磁藕合原理而開展的工作形式, 很好的將玻璃管液位計不可以在高溫高壓狀態下工作的缺點填補。

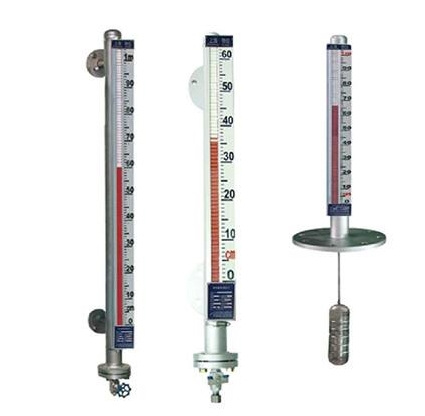

使用過程中的安裝方式包括側裝與頂裝兩種,而不管在安裝過程中使用哪一種方式, 都能夠達到連接遠端傳遞設備的作用, 從而讓液位計清楚的對液位進行顯示, 同時能夠實現監控液位的遠端控制目的, 實現連接功能后的磁翻板液位計可以當成遠端傳遞型的磁翻板液位計使用。
1 華云液位計的選購
在日常使用過程中很容易發現一些儀器其自身所具有的優點與缺點, 以及究竟該怎樣使用才是合理正確的, 以下簡單的介紹下在磁翻板液位計使用過程中的體會, 怎樣進行儀器的選購會更為合理。
磁翻板液位計指示器可以安裝在桶槽的外緣或者上方, 用來指導與控制桶槽當中的封形式能夠參照具體的使用要求而加人一個排污閥的裝置。
另外進行法蘭的接續能夠接受定制狀態下液位高度的儀表控制, 指示器的組成為磁性色片, 本體管當中的磁性浮球隨著液位上升或者出現色片翻轉的過程中, 可以將液位的高度顯示出來, 同時也能夠在本體管上面另外加上一個磁性開關裝置或者遠端傳遞變送器, 將開關信號做輸出或者信號數據的模擬。
其一般適合使用在高溫、高壓以及抗腐蝕性要求較高的場合當中, 能夠直接的在當時顯示或者實現遠端傳遞控制。
其中本體管使用的器械是無縫鋼管, 連接管位置上使用拉孔進行焊接, 內部沒有劃痕存在。磁翻板液位計的制作工藝并不復雜, 可是因為其本質還是計量儀表, 尤其是遠端傳遞型的磁翻板液位計, 要是沒有經過質量監督局的質量核審, 缺少必要的生產許可證, 必然難以保證產品的使用質量。
所以在華云磁翻板液位計的采購過程中需要選擇的是有生產許可證的且生產信譽良好的廠家, 即使價格稍微貴一些也沒有關系, 質量是必須要保證的要素, 同時要保證售后的質量。平均數的提取, 也難以取得良好的效果, 而這種問題究竟該如何解決, 可以參見以下幾條建議。
( l) 不要讓液體下流的過程中直接對探頭造成沖擊作用, 或者可以另外使用其他的物體將下流液體的直接沖擊力阻擋;
( 2 ) 將進水口改造變成淋浴形式的, 原理就是分解一股大的水流為很多條小的水流以噴灑的狀態流下, 所獲得的效果也是不錯的;
( 3 ) 稍微彎曲一些進水管口, 讓進水口能夠保持一個適當的上抬狀態, 這樣水出來的時候會先朝著空中做一個事前的噴灑, 分散了部分的水壓沖擊力,以物理學原理解釋就是將動能轉換成為了勢能, 我國的三峽大壩在泄洪的時候就是水先朝空中噴灑之后再落下就是利用了這個原理;
(4)將水往水箱壁上引導。
以上這幾種方法屬于磁翻板液位計在利用過程中出現問題的主要解決方式, 在實際利用過程中可以參照自身的實際情況選擇合適的解決方法。
2 磁翻板液位計的使用方法
液位計玻璃板外形的可以直接使用進行容器內部介質液體高度的觀察, 在石油、化工等工業領域的液位指示使用過程中效果良好, 此項液位計的結構相對簡單, 觀察起來更為便利, 且視野清晰, 不會出現堵塞和滲漏的問題, 安裝起來難度更小, 維修難度也更小。一旦出現玻璃由于意外問題發生損毀的情況下, 其中的鋼珠變回在容器內部壓力的作用下直接實現密封動作, 以避免容器當中的液體出現外滲的問題, 同時也保證了當時使用人員的安全性l到。
4 使用過程中的細節控制
為了避免在使用過程中出現問題, 在使用過程中需要對以下節細節做良好的控制:
(l) 不能夠讓有任何磁性的物質接近到磁翻板液位計以及周邊, 固定不可以使用鐵絲, 不然容易對磁翻板液位及的正常工作軌道造成不良影響;
( 2 ) 要是用戶自行使用伴熱管路的時候, 需要選擇的材料是非導磁材料, 像是紫銅管等, 后期的伴熱溫度按照具體的介質情況做實際確定;
( 3 ) 磁翻板液位計的安裝: 安裝的時候一定要保證是呈垂直狀態, 磁翻板液位計和容器引管之間要另外安裝一個球閥, 以便于后期的清洗以及檢修;
(4)介質當中不能夠包括有固體雜質或者是磁性物質, 以防止對浮子造成阻頓影響;
( 5) 正式開始使用的時候, 要求先對磁鋼進行正確的校正, 將零位以下的小球調節變成紅色, 而其他的小球將其變成白色;
( 6 ) 將底法蘭打開,在其中裝進一個磁性的浮子, 這里需要特別注意的是浮子帶磁性的一頭需要朝上, 不能夠在安裝的時候以倒裝的形式存在;
( 7)進行調試的時候要求將上端的引管閥門做敞開狀態, 之后再以緩慢的速度將下端的閥門打開, 好讓介質以穩定的狀態滲透進主導管內部, 在其運行的過程中需要防止介質以快速的速度對浮子造成沖擊, 而造成浮子發生劇烈的動蕩而影響讀取數據的準確性。正確的觀察磁性紅球與白球翻轉程度的正確性, 之后再將下引管的煩悶關閉, 并且將排污閥門打開, 好讓主導管當中的液位降低, 按照這項方法開展三次操作, 每次操作都為正確顯示就可以將其投人到實際的運行工作中。
3 存在問題的解決方法
對設備上的水箱液位進行測量的時候, 需要將壓力變送器檢安裝在水箱的***底端, 傳感器線有良好的性化功能。但是在這個當中有一個相對明顯的問題存在, 水箱上的水流下來的時候, 下面的壓力震蕩會變大, 對數據進行分析可以看出, 一秒鐘內讀取出的數據, 其震蕩幅度是十分大的, 但是這里面又存在著正確的數據, 即使10 m s 進行。
磁性翻板液位計的選購
本產品又稱磁性液位計、磁浮子液位計,它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.
有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁性液位計可稱為遠傳型磁翻板液位計.
制作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量儀表,特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,采購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售后服務有保證。
磁性翻板液位計的使用
玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
磁翻板的主要技術指標
1、量程范圍:300~19000
2、介質密度(g/cm3):0.5~2
3、介質粘度: ≤0.02Pa.S
4、工作溫度℃:-40~350
5、壓力等級(MPa):≤32
6、測量精度:≤±10
7、安裝方式:側裝式、頂裝式、底裝式
8、防護等級:IP65
9、防爆等級:ibⅡCT4(本安型)、dⅡBT3(隔爆型)
10、傳輸方式:4~20mA 或開關量
11、接口法蘭:PN4.5 DN25 HG20593(側裝式)
PN1.0 DN100 HG20593(頂裝式、底裝式)，可以根據用戶的需要特殊定制
一：必須先了解自己的設備運行的場合，測量介質是什么，如有自己不確定的材質，生產商也可以根據介質提供選擇材質讓客戶參照選擇。
二：對超過一定長度（普通型＞3米、防腐型＞2米）的液位計： 需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
三：應根據介質情況，不定期清洗主導管清除雜質；
四：當配有遠傳配套儀表時需做到如下幾條：
1、應該使遠傳配套儀表緊貼液位計主導管，并且用不銹鋼抱箍固定（不要用鐵質）
2、遠傳配套儀表零位與液位計零位指示處在同一水平線上；
3、遠傳配套儀表上感應面應緊貼主導管；
4、遠傳配套儀表與顯示儀表連線，***好單獨穿保護管敷設或者用屏蔽二芯電纜敷設；
5、接線盒進線孔敷設后，一定要密封良好，以避免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或者調試完成后要及時蓋上。
五：HC-UHZ磁翻板液位計的安裝位置： 應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
六：HC-UHZ磁翻板液位計調試時：
應先打開上部引管閥門，然后緩慢開啟下部閥門；
讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性；
觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降；
據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）。
HC-UHZ（防腐）磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位、磁翻柱液位計、磁性浮子液位計等。
如果需要訂購參數是一定要知道的，比如（腐蝕性）介質、（防腐）的材質，（防腐）等級根據介質的（腐蝕性）等級等量變化。

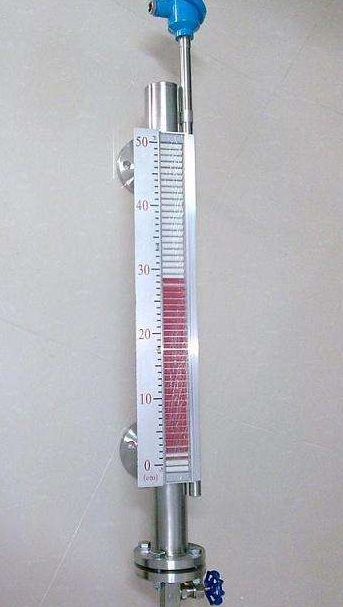

HN-UHZ型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。
1、磁翻板液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子；
7、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度(普通型＞3米、防腐型＞2米)的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、當配有遠傳配套儀表時需做到如下幾條：應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線***好單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
5 結語
磁翻板液位計有較大的使用范圍, 日常應用過程中的維護工作量較大, 為了降低其非故障問題在使用過程中需要按照正確的操作。
