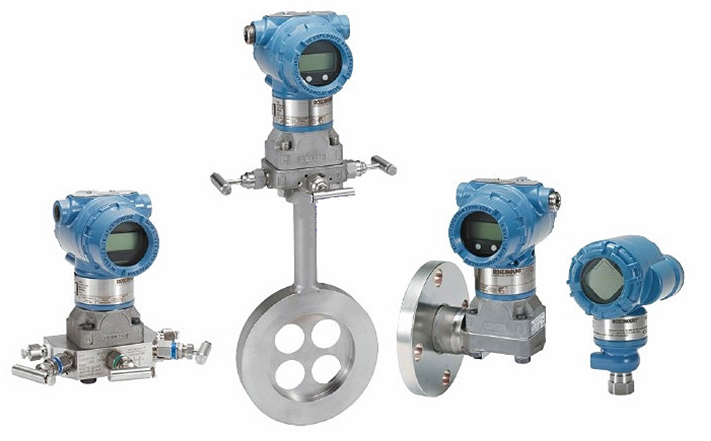

差壓變送器
HY3851DP智能差壓變送器主要用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。HY3851DP智能差壓變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
1. HY3851DP智能差壓變送器性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度
1.1.1. 數字、智能：±0.1%校驗量程
1.1.2. 模擬、線性：±0.2%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.1%URL
1.2.2. 模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
1.3.1. 數字、智能
零點誤差：±0.2%URL/56℃
總體誤差：±（0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±（0.5%URL+0.5%校驗量程）/56℃
1.4. 靜壓影響
1.4.1.零點：
對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正。
1.4.2.量程：
可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.6. 電源影響
小于±0.005%輸出量程/伏特。
|
1.7. 負載影響： 沒有負載影響，除非電源電壓有變化。 1.8. 電磁干擾/射頻干擾（EMI/RFI影響） 由20至1000MHz，場強達至30V/M時， 輸出漂移小于±0.1%量程。 1.9. 安裝位置影響 零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。 2. 功能規格 2.1. 測量范圍：差壓：0-1.3～6890KPa 靜壓：4、10、14MPa 2.2. 零點與量程 2.2.1.數字、智能： 可用本機量程和零點按鈕調整，或用HART手操器遠程調整。 2.2.2.模擬、線性： 量程和零點連續可調。 2.3. 零點正、負遷移 零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于***小量程。 2.4. HY3851DP智能差壓變送器輸出 數字、智能： 4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。 模擬、線性： 4～20mA DC,與過程壓力成線性。 |
HY3851DP智能差壓變送器選型表：
| HY3051DP | 差壓變送器 | |||||||
| 代碼 | 量程范圍KPa | |||||||
| 3 | 0-1.3～7.5 | |||||||
| 4 | 0-6.2～37.4 | |||||||
| 5 | 0-31.1～186.8 | |||||||
| 6 | 0-117～690 | |||||||
| 7 | 0-345～2068 | |||||||
| 8 | 0-1170～6890 | |||||||
| 代碼 | 輸出 | |||||||
| E | 4-20mA | |||||||
| S | 智能式 | |||||||
| 代號 | 結構材料 | |||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | |||||
| 代號 | ***大工作壓力MPa | |||||||
| B- | 4 | |||||||
| C- | 10 | |||||||
| D- | 14 | |||||||
| 代碼 | 選項 | |||||||
| M1 | 0-100%線性指示表 | |||||||
| M2 | LED顯示表 | |||||||
| M3 | LCD顯示表 | |||||||
| B1 | 管裝彎支架 | |||||||
| B2 | 板裝彎支架 | |||||||
| B3 | 管裝平支架 | |||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 | |||||||
| d | 隔爆型dⅡBT4 | |||||||
| i | 本安型iaⅡCT6 | |||||||
| J | 流量變送器4-20mA開方輸出 | |||||||
| s | 不銹鋼三閥組 | |||||||
