水泥料位計
廠家價格：
| 價格 | ¥ 700.00~80000.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | AD110A/B/C/D/E/F/G |
| 類型 | 智能雷達物位計 | 測量范圍 | 10米、30米、70米 | 分辨率 | 1mm |
| 測量精度 | ±3mm | 電流信號 | 4-20（mA） | 供電電源 | 220VAC/24VDC |
| 工作頻率 | 26GHz 高頻 | 過程連接 | 螺紋式、法蘭式 | 信號輸出 | 4-20mA疊加HART、RS485（MODBU |
該控制器采用機電位控原理，接觸測量料位。當料倉內葉片部位無料時，料位器通電，指示燈亮，葉片逆時針旋轉;當料倉內葉片部位有料時，葉片旋轉受阻，控制信號轉換，隨之?dāng)嚅_料位器電機電源，此狀態一直維持到葉片部位無料，料位器自動復位，電機電源接通，指示燈亮，葉片開始旋轉，控制信號切換。
1. 采用接觸測量，結果真實、準確可靠;可水平、傾斜與垂直安裝，安裝使用方便。
2.抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。
3.超強防抖性能設計：即使在物料流動時也不會發出錯誤信號。
4.料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。
5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機;自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命。
6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。
7、超強防塵密封性能，即使1MPa壓力，粉塵也無法進入。
8、抗震性及防松結構設計，有效避免部件松動及滑脫;采用優質不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。
9、價格低，性價比優良。
技術參數
☆電源：220VAC/24VDC
☆功率：5A/240VAC
☆繼電器輸出：DPDT(兩組常開、常閉觸點)
☆環境溫度：-40～70℃
☆延時時間：0～30秒可調
☆靈敏度：0.3pf～750pf
☆探頭安裝螺紋：1"PT（特殊規格可訂制）
☆探頭材質：SUS304/SUS316/PTFE/陶瓷
☆探頭工作溫度：-180～230℃(Max800℃)
☆外殼材質：鑄鋁
☆防護等級：IP66
產品特點
1.通用性強：廣泛應用于各種物料介質的檢測，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可；可以滿足不同的溫度、壓力的測量要求，***高溫度可達800℃，***高壓力可達5MPA；可用于腐蝕、沖擊等惡劣場所。
2.抗粘附性：獨特的電路設計和傳感器結構，使測量對探頭上的掛料忽略不計并自動校正，無需定期清潔，避免誤測量，誤信號。（防掛料）
3.免維護：測量過程無可動部件，不存在機械部件損壞情況，無需維護。
4.功能強大：輸出觸點容量大，并有狀態指示燈顯示工作狀態，0、30秒延時可消除物料波動的影響。
5.抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫、攪拌對測量的影響。
6.斷電保護：常開或常閉（可現場切換）。
7.準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
水泥料位計 射頻導納料位計

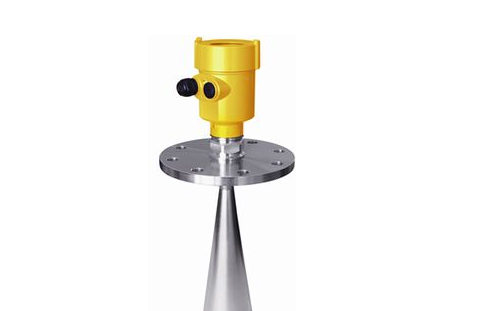

產品外型圖
產品應用
1、導電、絕緣液體：化工、油田、水及污水處理等行業
2、導電、絕緣漿體：造紙、制藥、水及污水處理等行業
3、粉末、灰、粉：電廠、冶金、水泥等行業
4、顆粒、煤、糧食：電廠、冶金、糧食等行業
安裝方法。

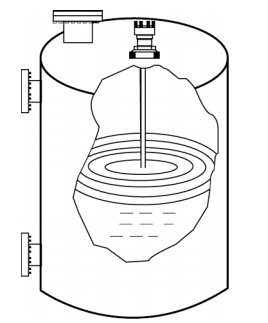

1、用棒式或纜式探極測量桶形罐液位：
注：探桿或探纜應避開出、入料口，且探桿或探纜與倉壁平行。與倉壁之間距離應大于是200mm。
2、用同軸探極測量臥式罐液位：
注：非桶形罐及非金屬倉壁罐可使用同軸探極進行測量。

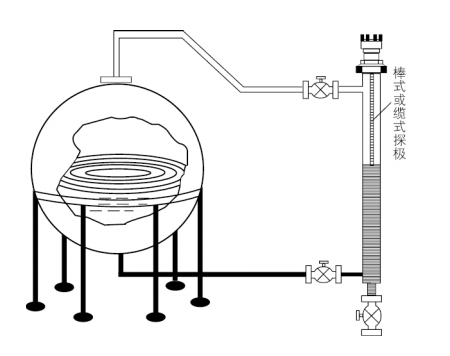

3、用聯通器測量球形罐液位：
注：球形罐及其它不規則形狀罐體均可使用聯通器進行測量。

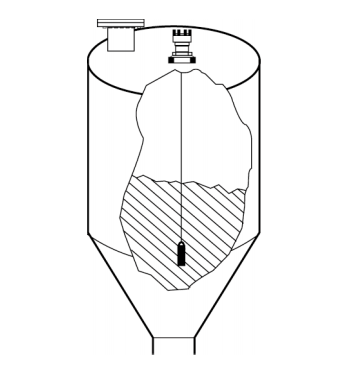

4、用重型纜式探極粉料或細顆粒料倉料位:
注：探極應避開進料口，當倉壁為混凝土?xí)r傳感器外殼接地端子應與混凝土鋼筋用導線可靠連接。
安裝要求：
1、射頻導納物開關即可垂直安裝又可水平安裝。
2、安裝時，必須保證傳感器的中心探桿和屏蔽層與容器壁（或安裝管）互不接觸，絕緣良好，安裝螺紋與容器壁連接牢固，電器連接良好，而且探頭的屏蔽層要進入容器內部。
3、對于有攪拌的場合，探頭需支撐或地錨固定（固定端要與探頭絕緣），水平安裝的儀表進線口一定要向下，垂直安裝線防爆管一定要底于進線口的排水口，以防防爆管積水危及儀表電子單元。
4、按隔爆要求安裝的儀表，每一與防爆外殼相連的接線必須配有經認證過的密封填料函或防爆鋼管密封接頭。
5、認證過的密封填料函或防爆管密封接頭產品請咨詢本公司及代理商。儀表安裝區域要求有避雷裝置，以防雷擊。
6、24VDC電源紋波不得大于200mV。
7、電源地線要接在標準地或標準地儀表地，不可接在動力地上。
安裝注意事項：
1、安裝位置不能離入料口太近，否則，在入料時容易接收虛假回波。
3、對于圓柱形的原煤倉，應安裝在圓柱半徑的二分之一處，傳感器應對準出料口。
3、接線
物位開關根據型號不同所需的電壓等級也不相同，為了保證人身安全和儀器的完好，應在斷電的情況下接線。
接線方式分為兩線制和四線制,
因我們所采集的是4-20MA的電流信號，為防止現場電磁干擾，確保信號的準確性，應采用屏蔽電纜,屏蔽電纜一端接地。
選型一覽表：
|
ZWSP100 |
射頻導納物位開關（中偉測控），抗重掛料，帶開關狀態指示，獨立接線盒 |
||||||||
|
|
2 |
24VDC |
供電方式 |
||||||
|
|
3 |
220VAC |
|||||||
|
|
|
0 |
標準錄敏度 |
電路單元靈敏度 |
|||||
|
|
|
2 |
高靈敏度 |
||||||
|
|
|
|
0 |
無延時(標準電路單元) |
時間延時 |
||||
|
|
|
|
1 |
帶延時(0~60秒可調) (可選) |
|||||
|
|
|
|
2 |
帶延時(0~90秒可調) (可選) |
|||||
|
|
|
|
|
－ |
９ |
一體式 |
儀表型式 |
||
|
|
|
|
|
|
０ |
分體式 |
|||
|
|
|
|
|
|
|
02 |
標準型（溫度<121℃） |
電極型式 |
|
|
|
|
|
|
|
|
07 |
高溫型（溫度<232℃） |
||
|
|
|
|
|
|
|
20 |
平板型 |
||
|
|
|
|
|
|
|
22 |
重掛料標準型 |
||
|
|
|
|
|
|
|
30 |
柔性探頭 |
||
|
|
|
|
|
|
|
55 |
耐腐型 |
||
|
|
|
|
|
|
|
|
－□□□□ |
開關長度 |
|
|
ZWSP100 |
2 |
2 |
1 |
– |
9 |
02 |
|
射頻導納連物位開關 |
|
電極選型：
|
電極編號 |
電極形式和典型應用 |
工作溫度和工作壓力 |
長度 |
電極直徑 和材質 |
安裝連接 形式 |
|
02 |
標準型：用于液體、輕漿體、顆粒（密度≥240kg/m3） |
121℃/1.38MPa |
457mm(18") |
9.5 mm/316SS和PTFE |
3/4"NPT |
|
07 |
高溫型：用于液體、輕漿體、顆粒（密度≥240kg/m3） |
232℃/1.38MPa |
457mm(18") |
9.5 mm/316SS和T1 |
3/4"NPT |
|
22 |
重掛料標準型：用于攪拌液體、輕漿體、顆粒（密度≥240kg/m3） |
149℃/3.45MPa 232℃/1.38MPa |
457mm(18")/ 914mm(36") |
12.7 mm/316SS和TFE |
1"NPT |
|
55 |
耐腐型：用于液體，輕漿體、顆粒（密度≥240kg/m3） |
232℃/1.38MPa |
457mm(18")/ 914mm(36") |
9.5 mm/316SS和T1 |
3/4"NPT |
|
20 |
平板探頭：用于料槽、料斗堵塞檢測，低料位 |
149℃/0.007MP |
|
304.8＊304.8mm(12"＊12")/304SS和聚氨酯 |
嵌裝 |
|
30 |
柔性探頭： 用于高/低料位插入長度>15m的場合 |
82℃常壓 |
15m |
4.7mm./304SS和橡膠 |
1"NPT |
注：1、PTFE為聚四氟乙烯；2、以上為標準長度，可根據用戶要求開關長度生產。
設計及訂貨須知：
1、液面控制裝置型號規格；
2、測量范圍；
3、工作壓力、溫度；
4、控制裝置材質；
5、特殊要求協商；
6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
