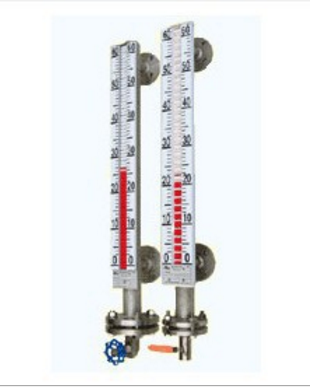

乙醇液位計
一、產品概述：
液位計式液面計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。酒精液位計旁路管外側亦可加裝磁性開關,做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。酒精液位計由于具有磁性耦合隔離密閉結構。尤其適用于易燃，易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
廠家價格：
| 價格 | ¥ 500.00~65000.00元 |
| 起批量 | ≥1 臺 |
規格參數：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | JS-201,UHZ |
| 測量范圍 | 300~20000mm | 測量精度 | 10~20mm | 測量管材質 | 304,316,pp等 |
| 適用范圍 | 液體測量 |
二、工作原理：
液位計在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。
?
特點及適用場所：
1 、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3、若電源中斷，現場磁性開關亦不受影響，準確性高。
4、每10公分加一不同顏色的色片，使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備，熱煤油鍋爐和石化工業等
三、酒精液位計產品選型表：
| 型號 | 選型實例 | ||
| fmUZ－ | □ | 磁性翻板液位計 | fmUZ |
| 1.功能 | A | 液面（可省略） | A |
| B | 界面（非互溶性雙介質） | ||
| 2.顯示方式 | F | 翻板側裝 （可省略） | F |
| G | 翻板頂裝 | ||
| X | 其他 | ||
| 3.中心距L | —□ | mm | —1700 |
| 4.使用溫度 | B | 常溫－20℃－70℃ （可省略） | B |
| C | 中溫－20℃－150℃ | ||
| D | 高溫0℃－350℃ | ||
| 5.壓力等級 | —□ | kg | —16 |
| 6.連接法蘭 | G | DN20（側裝） | H |
| H | DN25（側裝） （可省略） | ||
| I | DN80(頂裝) | ||
| J | DN100(頂裝) | ||
| X | 其它 | ||
| 7.密封面型式 | A | 突面 | A |
| B | 凸面 | ||
| X | 其他 | ||
| 8.介質密度 | —□ | g/cm3 | —1.0 |
| 9.結構形式 | P | 普通結構 （可省略） | P |
| J | 夾套 | ||
| Q | 防霜 | ||
| 10.本體材料 | R | 304 (可省略) | R |
| S | 304襯四氟 | ||
| T | 316 | ||
| U | 316襯四氟 | ||
| V | PP | ||
| W | PVC | ||
| X | 其它 | ||
| 11.遠傳信號 | A | 無 （可省略） | A |
| B1 | 24V供電 輸出兩線制4-20ma(下接線) | ||
| B2 | 24V供電 輸出兩線制4-20ma(上接線) | ||
| 選型：fmUZ-AF-1700B-16HA-1.0PRAFCN 簡寫 ：fmUZ-1700-16A-1.0 | |||
| 說明：磁翻板液位計：顯示液位，側裝，量程1700mm,常溫，耐壓16kg。 | |||
專用液位計是我廠引進國外先進技術，采用磁感應原理，按進行標準研制而成的九十年代***新型的物位儀表，廣泛應用于石油、化工、制藥、食品等行業的各種塔、罐、槽、球形容器和鍋爐設備內介質的液位、界位指示。
該產品顯示醒目、讀數直觀，測量正確、安全可靠、維護方便、不受高低溫度的影響，全過程測量無盲區。由于液、界位指示系統與介質完全隔離，所以尤其適用于易爆和有毒介質的工況。
【酒精專用液位計工作原理和結構特點】
設有永磁材料的大浮子密閉在不銹鋼筒體內。當容器中介質液位變化時，大浮子隨液位升降而上、下移動，驅動色澤不同的翻板（柱、球）翻轉，紅色部分表示液體在容器中的實際位置，沒有液體的部分呈黑（白）色。
配上液位報警、控制開關，可實現液、界位的上下限越位報警、控制和連鎖；配上干簧-電阻式液位變送器，可將液位、界位信號轉換成4～20mADC標準電流信號，實現遠距離指示、檢測、記錄的控制。
|
]： (上下法蘭中心距) |
用戶提出 |
| 連接法蘭規格： | DN20 PN1.0RF 或用戶提出 |
|
接液材質： 321或304不銹鋼 316L不銹鋼 PVC塑料 不銹鋼襯四氟 |
321或304不銹鋼 或用戶指定 |
|
介質密度[g/cm3]： (由用戶提出) |
≥0.53 |
| 工作溫度[℃]： | ≤80℃,≤150℃,≤350℃ |
| 工作壓力[MPa]： | 0~4.0MPa |
| 輸出信號： | ———– |
| 適用電壓/電流： | ———– |
酒精專用液位計具體分類：
1、 XT-UHZ-1D、XT-UHZ-3D/B插入型磁浮子液位計：該液位計適用于地下槽、池的液位測量和控制
2、 XT-UHZ-1W、XT-UHZ-3W/B保溫型磁浮子液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。
3、 XT-UHZ-1S、XT-UHZ-3S/B防霜型磁浮子液位計：是我廠專為解決低溫液體液位計外結冰而設計的專利產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。
4、 XT-UHZ-1J、XT-UHZ-3J/B耐強腐蝕型磁浮子液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。
5、 UHZ-1型除就地顯示液位外，還可配用我廠生產的XQ型發訊器。它可安裝在UHZ-1型液位計主體外側相應于上、下限液位報警的位置上，當主體內磁浮子隨液位升降而上下運動到報警設定點時，浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能，因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況，這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的XT-XMTA系列報警控制儀可實現對液位的位式自動控制。

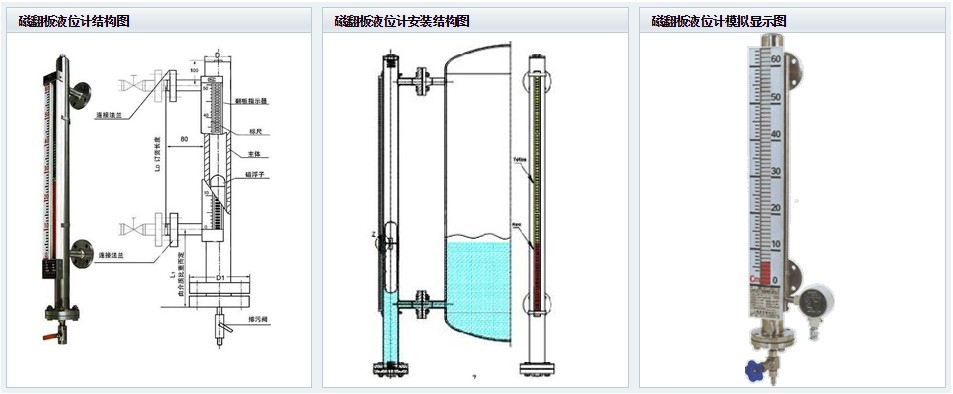

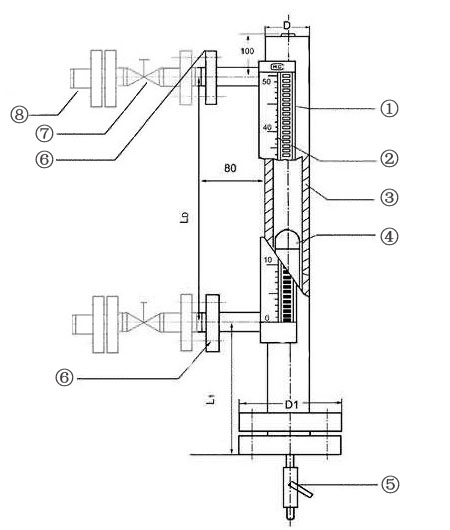

磁翻板液位計外形尺寸圖：
 |
1.磁性紅白翻珠
2.刻度標尺
3.液位計主體
4.磁性浮子
5.排污閥
6.安裝法蘭
7.液位計檢修閥
8.安裝短接管
L0.法蘭中心距（訂貨長度）
|
| 用戶自備法蘭 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 酒精專用液位計主要技術指標 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
酒精專用液位計用途與適用范圍
|
類型
|
型號
|
適用范圍及用途
|
|
普通型
|
XT-UHZ P
|
普通型浮子液位計是一種就地顯示儀表，廣泛應用于石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
|
|
防腐型
|
XT-UHZ F
|
特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
|
|
伴熱型
|
XT-UHZ R
|
適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
|
|
高溫型
|
XT-UHZ T
|
適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
|
|
高壓型
|
XT-UHZ Y
|
適用于溫度為200℃以下、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
|
|
高溫高壓型
|
XT-UHZ H
|
適用于溫度高于200℃、過程壓力高于10Mpa（20Mpa以下）的密閉容器內，測量液體介質的液位情況。
|
|
防爆型
|
XT-UHZ B
|
適用于在易燃易爆環境里、需要電信號遠程傳輸?shù)那闆r，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
|
|
頂裝型
|
XT-UHZ D
|
適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。
|
1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝萬便，維修簡易。
6、耐腐蝕、防爆。
1、測量范圍：0－300mm、0－6000mm
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
酒精專用液位計規格型號：
|
系 列 型 號 UHZ-500 |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
