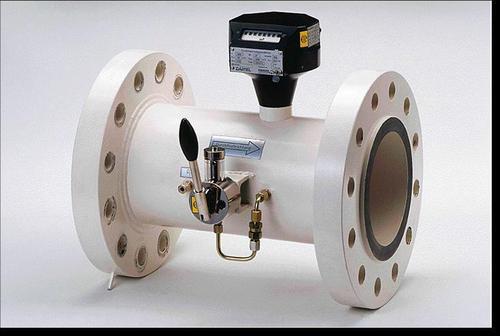

渦輪流量計測量流量的原理是什么？渦輪流量計是一種新型流量?jī)x表，由渦輪流量傳感器和顯示儀表組成，該流量計具有結構簡單、重復性好、精度高、體積小、安裝維修簡單等特點，廣泛應用于石油、化工、電力、冶金、工業鍋爐等工業行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量，下面就來說說渦輪流量計的工作原理吧！

渦輪流量計工作原理

當流體流經傳感器殼體時，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。

渦輪流量計產品應用特點


1.渦輪流量傳感器是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。

2.一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

3.一體化表頭可以顯示的流量單位眾多，有立方米、加侖、升、標準立方米、標準升等?？梢栽O(shè)定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合可使用該儀表進行固定補償積算。

4.渦輪流量計傳感器輸出的是正弦波信號，需要用整型電路將信號整型為方波，然后接入單片機的IO口進行脈沖計數，流量和脈沖數成正比。
