流量是化工生產過程中-個非常重要的參數。流量就是單位時間內流經某-截面的流體數量，流量可以用體積流量和質量流量來表示，其單位分別用 m /h和 kg/h等表示。

　　工業生產環氧丙烷主要有氯醇法和共氧化法，山東濱化集團東瑞化工股份有限公司采用氯醇法，氯醇法是以丙烯、氯氣和石灰乳為原料，經過氯醇化、皂化及精餾工序得到成品環氧丙烷。環氧丙烷生產裝置的特點是易燃易爆、環境惡劣、腐蝕性強，需要測量的流體種類繁多，主要有環氧丙烷、氯丙醇、氯氣、丙烯、蒸汽、二氯丙烷、石灰乳等。流體的物理和化學性質相差很大，輸送管道大小不同，流體流量范圍波動較大，所以在環氧丙烷裝置中，為適應不同流體的不同要求，必須選用滿足流體特性的流量?jī)x表。要實現流量測量的準確和可靠，流量?jī)x表的正確選型是至關重要的。

廠家價格：

價格	¥ 850.00	¥ 800.00	¥ 750.00
起批量	1-9 臺	10-19 臺	≥20 臺



　　1、流量?jī)x表的分類及選型原則：
　　1.1、流量?jī)x表的分類流量?jī)x表按測量方法-般可分為速度式流量?jī)x表、容積式流量?jī)x表和質量式流量?jī)x表三大類。



　　1.1.1 速度式流量?jī)x表速度式流量?jī)x表是以直接測量封閉管道中滿管流流動速度為原理的流量計。-般包括：差壓式流量計、電磁流量計、渦街流量計、渦輪流量計、超聲波流量計、轉子流量計、旋翼式流量計等。環氧丙烷裝置使用***多的就是速度式流量?jī)x表。



　　1.1.2 容積式流量?jī)x表容積式流量?jī)x表就是在單位時間里直接測量通過管道的流體體積。-般包括：橢圓齒輪流量計、腰輪流量計、刮板式流量計、活塞式流量計。環氧丙烷裝置-般不用容積式流量?jī)x表，此種流量?jī)x表常用于煉油行業。



　　1.1.3 質量式流量?jī)x表質量流量?jī)x表是用于計量流過某-橫截面的流體質量流量或總量的流量計。-般有：科里奧利式質量流量計、量熱式流量計、沖量式流量計等。質量流量?jī)x表主要用于測量的誠，環氧丙烷裝置中主要用于i貝4量氯氣和丙烯，以使兩種介質配比準確。



　　1.2 流量?jī)x表的選型原則根據環氧丙烷裝置中各種介質特點，對流量?jī)x表選型，-般可按以下幾點進行：1.2.1 考慮防爆性能環氧丙烷裝置中的介質如丙烯、氯氣等均是易收稿日期：2013-01-08作者簡介：張偉亮(1983-)，山東濰坊人，本科，助理工程師，主要研究方向：儀表在化工企業的選型及應用。



　　第 2期 張偉亮：環氧丙烷裝置流量?jī)x表的選型及應用 ·109·燃易爆的介質，所以選型的第-步就是要考慮流量?jī)x表的防爆性能。不僅要考慮流量?jī)x表本身的防爆性，還要充分考慮整個流量測量系統必須滿足防爆等級要求。



　　1.2.2 考慮防腐性能環氧丙烷裝置中的介質如氯丙醇、環氧丙烷等液體均具有-定的腐蝕性，選型第二步就是要考慮流量?jī)x表的防腐性能。比如氯丙醇這樣的強腐蝕性介質，只能選用鈦材質的管道和容器，別的金屬很快就會被它腐蝕，影響安全和生產，相應的，流量?jī)x表的接觸氯丙醇部分的金屬材質，就只能選擇鈦。



　　1.2.3 考慮工藝介質的物理和化學特性介質的溫度、壓力、密度、黏度、電導率；流量測量范圍；充許的壓力損失等。通過綜合考慮流體的的特性，選用合適的流量計。



　　1.2.4 流量計的性價比根據不同流體，使用在不同的誠，選擇合適的、性價比高的流量計。用于成本核算或檢測工藝控制過程重要參數的流量?jī)x表，就要選用精度高、維護量少的進口流量?jī)x表，比如測量氯氣、丙烯的艾默生質量流量計；而在工藝控制過程中只是作為-般參考價值的流量?jī)x表，就以選用精度較低、比較經濟的流量?jī)x表，比如用于測量 自來水的旋翼式流量計。

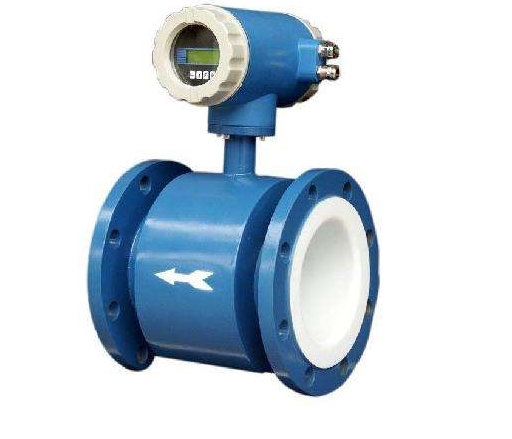

　　2 環氧丙烷裝置常見的流量?jī)x表的原理、選型及應用2.1 電磁流量計2.1.1 原理電磁流量計是根據法拉第電磁感應定律進行工作的，由傳感器和變送器組成，通過檢測磁場內導電液體的流速來測量體積流量，能測量具有-定電導率的液體或液固兩相介質的體積流量。傳感器相對兩側的線圈產生了-個磁場，與線圈垂直的電極與過程流體接觸，在磁場中移動的導電流體將在兩個電極處產生電壓，電壓的大小與流速成正比。變送器驅動線圈產生磁場，并將電極轉換成的電壓轉換成流量信號，環氧丙烷裝置中電磁流量計的變送器全部-體式安裝在傳感器上。傳感器根據工藝管道進行安裝，可以垂直和水平安裝，但必須保證滿管測量，電磁流量計針對不滿管測量的情況，會在液晶顯示屏上顯示空管報警。為了保證滿管測量，工程實際中-般都垂直安裝。電磁流量計應盡量避免周?chē)须姶鸥蓴_源。



　　2.1.2 選型及應用2.1.2.1 電磁流量計選型步驟(1)根據介質的化學性質，選用各種不同材質的電極；(2)根據介質的腐蝕性和溫度，選取襯里材料；(3)根據管道的材質，決定是否要接地環。如果管道是襯塑管則要選用接地環；(4)根據工藝提的流量條件，在滿足儀表對流速范圍要求的前提下，盡量采用與工藝管道-致的口徑；(5)根據工藝參數的重要程度及使用環境，選薩口或國產的電磁流量計。



　　2.1.2.2 環氧丙烷裝置的電磁流量計選型及應用環氧丙烷裝置中氯丙醇是由氯氣、水、丙烯反應生成的-種強腐蝕性的液體，對不銹鋼有很強的腐蝕能力，環氧丙烷裝置頂部的氯醇化反應器和底部的氯醇緩沖罐均采用鈦?zhàn)鳛槠淙萜鞯牟馁|(zhì)，當電磁流量計用聚四氟乙烯作為防腐襯里并用鈦?zhàn)鳛殡姌O的情況下，是***合適的測量氯丙醇的流量?jī)x表。除了防腐功能，電磁流量計管內無可動部件，無突出管內的部件，所以壓力損失很??；口徑范圍大，直徑可以從1mm到2mm，適合測量大流量的流體。氯丙醇流量是環氧丙烷工藝中非常重要的參數，故要選用精度高、維護量少的進口羅斯蒙特電磁流量計。



　　環氧丙烷裝置中石灰乳是-種含有顆粒、懸浮物的漿狀粘稠液體，普通含有可動部件和突出管內部件的流量?jī)x表容易被粘稠的石灰乳粘住而影響其測量，電磁流量計可以做到口徑很大，壓力損失校此外石灰乳因含有氫氧化鈣而呈現弱堿性，從經濟方面考慮不銹鋼電極已然夠用，故石灰乳***適宜采用聚四氟乙烯作為防腐襯里并用不銹鋼作為電極的電磁流量計測量。

　　2.2 質量流量計2.2.1 原理質量流量計是利用流體在直線運動的同時處于- 旋轉系中，產生與質量流量成正比的科里奧利力原理制成的-種直接式質量流量?jī)x表，有很高的測量度∩測量流體范圍廣泛，包括高黏度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。質量流量計不能用于測量低密度介質和低壓氣體，不能用于較大管徑，壓力損失較大，大部分型號的重量和體積較大，價格昂貴。質量流量計使用過程中傳感器測量管內應保證充滿被測介質，對于液體介質，應使流量計處于管道低點，避免因背壓過低而使介質汽化，影響測量結果；對于氣體介質，不能使流量計處于管道局部低點，以避免測量管中有積液而產生測量誤差。質量流量計幾乎不需要直管段，-般質量流量計的口徑都選擇比工藝管道小-檔或者兩檔，原因在于大口徑的質量流量計價格會高很多，但是口徑小，儀表所· llO·山 東 化 工SHANDONG CHEMICAL INDUSTRY 2013年第 42卷造成的壓力損失會變大，增加了工廠的運行能耗，因此質量流量計是否選擇縮徑，縮多少，需要權衡自身價格和造成的壓損，才能做出***佳的設計方案。質量流量計應盡量避免周?chē)须姶庞跀_源。



　　2.2.2 選型及應用
        2.2.2.1 質量流量計選型步驟(1)根據介質的腐蝕性、溫度和介質在管道中的壓力，選取 u型管材質；(2)根據工藝介質的流量測量范圍l、儀表使用準確度、允許的壓力損失選擇合適的設計方案；(3)根據工藝提的流量條件，權衡工廠的運行能耗，選擇是否縮徑，縮多少；(4)根據工藝參數的重要程度及使用環境，選薩口或國產的質量流量計。



　　2.2.2.2 環氧丙烷裝置的質量流量計選型及應用環氧丙烷裝置中質量流量計主要用于測量?jī)蓚€(gè)對氯醇化反應非常重要的參數：氯氣和丙烯的流量。



　　這個反應對氯氣和丙烯的配比要求很?chē)?yán)格，配比如果不在規定范圍之內不僅影響生產產品的品質，還會危及裝置安全，所以氯氣和丙烯流量的測量主要是基于這個原因選擇了質量流量計，為了生產的長周期安全穩定運行，選擇了進口的艾默生高準系列質量流量計，使用幾年的經驗也驗證了這種流量計的超高穩定性。不過需要注意的是，質量流量計-般不需要進行保溫，因?yàn)橘|(zhì)量流量計的變送器適合安裝的溫度范圍是-4O℃至6O℃之間，保溫后如果變送器溫度超過60℃，質量流量計將會出現流量顯示亂變的故障。如果需要更換質量流量計，需要用375或 475手操器更改介質密度等參數，使之匹配本管道介質。

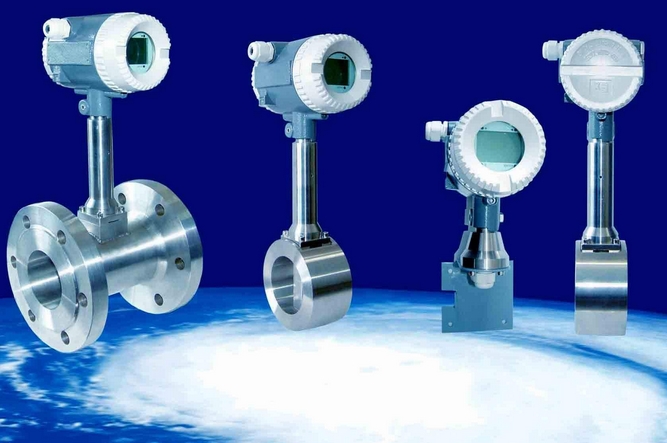

　　2.3 渦街流量計2.3.1 原理渦街流量計的基本原理是卡門渦街現象，在旋渦發生體下游交替形成旋渦，用于測量流量的旋渦分離頻率隨流速而變化，不受流體密度和粘度的影響。伴隨著旋渦產生的局部壓力脈動由壓電探頭檢測出來，并在檢測電路中被轉換成與旋渦頻率相對應的脈沖信號，信號變送器將此脈沖信號轉換成標準電流信號(4-20mA)輸出。渦街流量計適用的流體種類多，如液體、氣體、蒸氣和部分混相流體。



　　但對于流體的臟污性質要注意，含固體微粒的流體會對旋渦發生體造成沖刷，磨損旋渦發生體；不適用于高黏度、低流速、洶徑及強振動的誠。渦街流量計應盡量避免周?chē)须姶鸥蓴_源。



　　2.3.2 選型及應用
        2.3.2.1 渦街流量計選型步驟(1)根據介質的腐蝕性、溫度和介質在管道中的壓力，選取旋渦發生體及流體接觸面材質；(2)根據工藝介質的流量測量范圍、儀表使用準確度、允許的壓力損失選擇合適的設計方案；(3)根據黏稠液體在旋渦發生體后不易產生旋渦的特點，不能將渦街流量計用于黏稠液體測量；(4)根據工藝參數的重要程度及使用環境，選薩口或國產的渦街流量計。



　　2.3.2.2 環氧丙烷裝置的渦街流量計選型及應用環氧丙烷裝置渦街流量計具有結構簡單、通用性好和穩定性高的特點，價格也不像質量流量計那么昂貴，應用很廣泛，常用于測量環氧丙烷、蒸汽等的測量。渦街流量計對上下游直管段要求較高，周?chē)荒苡须姶鸥蓴_和振動，應安裝于管內任何時候都充滿介質的地方。以前環氧丙烷裝置對蒸汽的測量主要靠孑L板流量計(差壓式流量計)，但是孔板流量計受溫度和壓力影響很大，盡管做了溫壓補償，當冬季夜晚溫度很低時，流量監測與實際值出入較大，其孔板流量計易泄露，維護量大，故在二次選型時將原來測蒸汽的孔板流量計棄用，改用渦街流量計，實際使用效果不錯。

廠家規格：

加工定制	是	品牌	華云	型號	F-TB600
類型	固定式	測量范圍	0-100%LEL	測量對象	環氧丙烷
測量精度	≤±5%	電壓	220（v）	分辨率	0.01
尺寸	190*140*85（mm）	重量	1.5（kg）	電源	12-24V直流電源供電
工作方式	24小時連續工作	防護等級	IP65	防爆標志	Exd IICT6

一、智能儀表概述

     智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。



二、智能儀表產品特點

    全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

    超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

    采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

    采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

    管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

    在現場可根據用戶實際需要在線修改量程。

    測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

    高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

    具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

    具有自檢與自論斷功能。

    小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

    內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

    紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）



三、智能儀表技術參數





　　3 結束語流量?jī)x表選型在儀表應用中的作用非常重要，選型的好壞直接關系到化工企業能否長周期安全穩定運行，也關系到后來的維護工作量。流量?jī)x表選型是-項技術性、實用性、責任性很強的工作，要想勝任這份工作，必須熟練掌握各種流量?jī)x表的狽0量原理和選型原則，還要有長時間的實際應用經驗，關注***新流量?jī)x表發展動態，搞清服務對象的工藝狀況，這樣我們?cè)O(shè)計的流量測量系統才能經濟、實用、可靠，才能在滿足測量的同時，降低生產中的能源消耗，***終提高企業的經濟效益。
