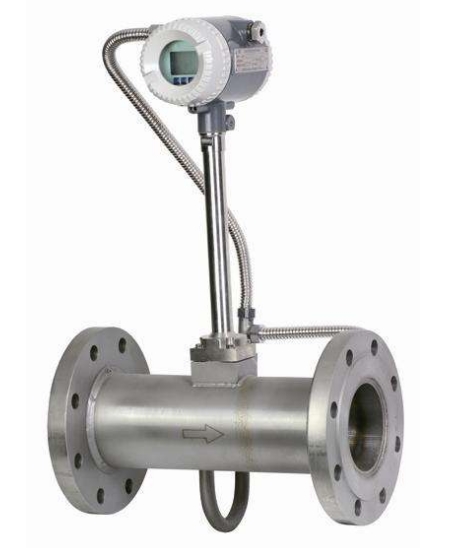

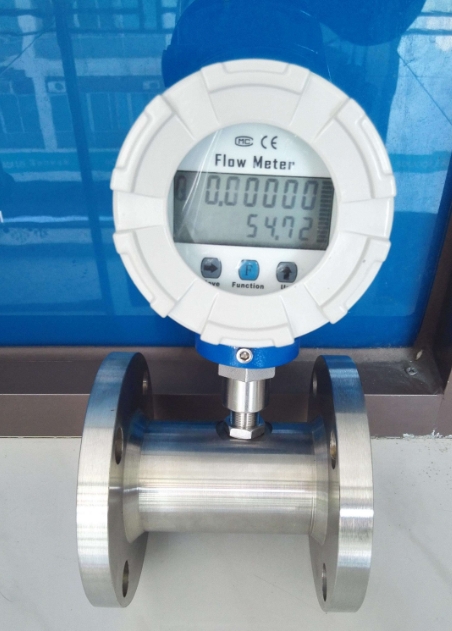

渦街流量計是70年代末、八十年代初發展起來的一種新型流量計,由于渦街流量計具有無法比擬的優越性.近年來在國內外得到迅速發展和應用。但縱觀目前國內許多企業渦街流量計之應用情況.并非很理想。究其原因既有渦街流量計處于發展階段,某些技術尚未解決,又有用戶選型不當,缺乏了解及使用管理等問題.因為各種儀表都有自己的特點、也必然有其局限性。本文對渦街流量計及其顯示儀表的選用作以介紹。

　　1、如何選擇渦街流量計為了實現準確可靠的計量,設計遠型時除要求了解測量對象(如管通道口徑、流體介質組分、流體物性參數,流速范圍、清潔程度等)以外,在選擇使用渦街流量計時還應注意:傳感器型式結構不同(差別主要產生旋渦和檢測旋渦的方法不同)、各有其不同的特性。掌握了這些特點、并針對介質及其流動條件、測量要求等正確選用就會有一定把握。



　　(1)振動問題這是應力式渦街流量計一個嚴重缺陷,各國出售的近10種商用儀表,無論哪種型式,消除振動影響,提高信噪比都是共同問題。用兩片壓電元件作檢測件,并合理設計了元件位置的傳感器(如橫河公司的yf!00型)可減少振動的影響.雖則在使用過程中由于質量中心位置不能確定,尚不能完全消除噪聲影響,但比使用單片壓電元件(國內有廠家仍生產此種產品)的抗振動噪聲能力提高一個數量級。



　　(2)傳感器耐溫與絕緣阻抗、抗干擾能力之間的關系應力式傳感器元件采用的是壓電陶瓷.常溫下絕緣阻抗一般為1omq一i00mq但若長期在300亡狀態下工作,其絕緣阻抗會急劇下降(1mq甚至是10kq一100kq日本oval和橫河公司水平為im偽,輸出信號也變小.導致測量系統低頻特性惡化,既要放大微弱信號,又要消除干擾.困難更大。



　　(3)壓電元件壓元件：



　　是關鍵部件,它還影響著傳感器的其它性能指標,如靈敏度、工作溫度、小流量檢測能力等如橫河yewflo渦街表采用l.nbo3,且用穩定的特殊玻璃封裝.可適當提高溫度上限,而普通的pzt壓電陶瓷材料只能用于150℃以下的檢測元件。此外還要注意,一般壓電元件工作溫度大約等于3/5居里溫度;壓電陶瓷片失效或介質溫度接近元件的居里溫度時.整機就會失效卜



　　1.2、電容式渦街流量計：



　　電容式渦街流量計除了具有渦街流量儀表的一般優點之外、還有許多優點.如可測量溫度高達400℃,特別由于在探頭中采用了差動開關電容檢測等技術.使振動得到了有效補償,故一般頻率范圍為1一500hz的振動以及高達19的振動加速度被抑制。在現場對壓電應力式和電容式兩種儀表作振動對比試驗證明,后者信號非常清晰、信噪比高。但該流量計確欠缺的地方.如傳感器空穴里必須充滿油或空氣,以支撐外金屬極,熱膨脹時相變限制了它的應用.外金屬極必須薄才能達到靈敏的要求,但薄形金屬不能承受熱力和壓力的沖擊。另外,在空穴里充油的情況下,被損壞的膜可能導致油泄放到管道中去,這在某些場合是不允許的。



　　1.3、磁敏式渦街流量計：



　　磁敏式渦街流量計其***大優點是抗振性能好,耐腐蝕性較好.可以測量高溫介質、一***高可達427℃,是測量蒸汽、較潔凈煙氣的理想儀表。但相比之下,靈敏度和側量范圍略遜于熱敏式和壓電式。當然,必要時可通過縮小管徑來提高流速。表體圓環內振蕩的圓形振片(不接觸流體介質)在大多數場合無需進行維護保養,但在測腐蝕性介質或被測介質含沉淀物時,應定期清除阻礙振片自由運動的污物或更換(拆裝較簡便),可動振片對傳感器疲勞壽命有一定程度的影響。此外、選用時還應注意儀表安裝環境不應有強磁場干擾、如高壓變電站、整流所或大直流電解槽等。因磁敏式儀表必須豎直向上安裝,如受管路布置和安裝空間的限制,則不能選用



　　1.4、熱敏式渦街流量計：



　　熱敏式渦街流量計的敏感部件是一個熱敏電阻,每一個旋渦的產生就會造電阻上電壓波動一次,即產生一個電脈沖。其特點是靈敏度高、測量范圍大,在氣體測量時(尤其是低密度氣體測量)更顯示出其獨特優越性。但因熱敏電阻一般用玻璃封裝,較脆弱、易受流體中臟物和有害物質影響,易受顆粒物撞擊而損壞、故耐腐蝕、耐臟污性差。熱敏電阻的熱滯后,對頻響特性有影響,噪聲較大。現場調試時,除應調整濾波使信號波形正常外,還要針對不同被測介質,對加熱功率進行計算、調整。



　　1.5、超聲波渦街流量計：



　　超聲波渦街流量計,是鑒于力檢測方式的渦街儀表難以取得良好的耐振性,而以靈敏度高、量程比寬、抗振性好為目的而研制開發的?？伸`活選用發生體形狀和尺寸。適宜測量一般氣體和可燃?xì)怏w。由于可在管外非接觸測量,故對高靜壓、強腐蝕性流體的測量有滿意效果,但測量氣體、液體,儀表是不可通用的。此外管道內壁如有較多松軟。

　　2、如何選擇智能流量補償積算儀：



　　智能流量顯示儀表是用來與各種流量感t}配套使用，以實現流量積算和顯示瞬時流t的功能。這種儀表采用單片微機、軟件代替一部分fi}件功能，它能簡化電路、增加功能、提高精度、降低售價和加快新一代產品的開發速度。但是由于國內研制、生產單位近百家，一些用戶對單片機缺乏了解和應用經驗，所以有的選擇不當不能滿足計量要求或使應用狀態不佳。筆者認為，選型應從以下幾方面綜合考慮:



　　(1)看單片機型:單片機是智能儀表的核心,從芯片價格、字長、運算速度、編程靈活比、硬件配套等方面考慮,目前至少應選用采用mcs一51系列單片機8031的芯片.當然也有采用更如8098的。



　　(2)看輸入信號處理:一般應有濾波、轉換、限幅、選通、a/d轉換、隔離等功能,而且若a/o位數為8位(分辨率為l/256),則整機較難達到0.5級精度二用v/f作a/d時,應注意’v/f精度取決于轉換后的頻率高低(采樣時間一定);對于多路輸入.還要看a/d板是否采用真差動輸人方式。



　　(3)看是否具備直流電源輸出:有些儀耕有、路或2路24v直流電源輸出,這便于直接連接二線制變送器而省掉電源箱、配電器等環節,縮短測量鏈;同時,利用此電源,外接或內接電位器還可實現現場校驗功能。



　　(4)看自診斷功能:智能儀表的檢修較之常規儀表要復雜,因為計算機系統的工作狀態不同于常規邏輯電路,且大多數僅表維修人員對計算機不熟悉,這在一定程度上使智能儀表推廣受到影響。因此這不僅要求儀表可靠性要高.還要求儀表有較強的診斷功能。如程序出錯自診斷和reset自動恢復,輸人輸出接口運行診斷等,以便快速查找出故障。



　　(5)看數據保護情況:這涉及到修改組態數據時加密問題和儀表掉電數據保護,上電自復位,恢電子·儀器儀表用戶復問題,后備電池又有扣式理電池、5號干電池和可充電鎳鍋電池幾種。另外要注意,有些儀表組態值存人擴展的ram(被保護)中,而累積值數據存入單片機內ram中,如采用ezprom作數據存貯器,則使用會更方便、可靠。



　　(6)看修正數模與適應性:智能儀表除用于特殊信號處理,如超聲波信號脫落處理、明渠流量計量、電磁流量計量的正反向流、量程的自動切換之外,通用儀表的修正數模應能適合大多數流量計及常見介質的溫度、壓力校正以及液體的粘度修正、水蒸汽的干度校正和適于節流裝置的孔徑、流量系數、流束膨脹系數修正等。



　　(7)看顯示內容:儀表除可顯示溫度、壓力、流量等瞬態值與累積流量值外,有的顯示功能更豐富,’如可顯殺前向通道零點值、放大系數值、差壓值、熱量流量、實時時鐘等。對于多通道儀表,通道號顯示的字型大小、顏色、位置應適當,而且因不同通道量程不同,故還應有量程的倍率及其顯示以及單位的顯示與變換。



　　(8)看輸入信號類型是否全面:如不僅可接收0一10ma、4~20ma、頻率流量信號、還可直接接受溫度、壓力補償用的電阻、毫伏和電流信號,并通過一定方法進行辨別而采用不同采樣計算方法,使之適應能力強。



　　(9)看儀表自檢定功能:自動(定時)校準零點和滿度可以提高測量可靠性和準確度,但這一點國內大部分儀表未做到。有的是由人工按下自檢鍵,機內產生標準信號,以檢查各通道硬件與軟件,并顯示、打印出結果。



　　(10)看自組態與通用性:看硬件與軟件的設計是否做到靈活,便于改寫、擴充、組合和自組態,使其通用性強。如目前仍選用測量不同流體需更換eprom或輸出不同制式電流需改變輸出電路等,顯然是不合時宜的。



　　(11)看數據再輸出情況:即是否具有再輸出電流以及數據通信功能,以便連接后續儀表或上位計算機,構成能源計量網絡,或配接微型打印機,而不應將智能儀表作為顯示“終端’。



　　(12)看操作、使用簡易性:這包括儀表接線、復位、參數的計算、送人、檢查、修改、顯示內容的切換,累計值的讀數與清零(是否可清零及方式***好可選)以及少量的盤面按鍵或采用小型鍵盤(多通道儀表)等。如有的儀表采用eprom拷貝參數方式作為掉電保護,給用戶更改帶來不便。



　　(13)看抗干擾能力:處于工業現場的智能儀表會受到通過電源或地線,或輸入輸出接口以及電磁場輻射等干擾。若儀表硬件設計和制作工藝不佳的話也會產生自身干擾源。有的儀表未采用數字濾波,對信號噪聲抑制不夠;同時,由于無輸出保護,常由于一次元件失效引起輸人變換部分的損壞;有的儀表電源設計過于簡單,對電網中高頻脈沖干擾無抑制能力,程序跑飛后又無自恢復功能。因此,現場抗干擾能力是選型不容忽視的問題,有條件的話建議由制造廠家陳述其抗干擾設計及其實際能力,并在現場試用一段時間。



　　此外,選用時還要注意可否盤裝及其開孔尺寸、制造廠家質量保證體系與服務信譽、產品價格、技術資料與備件提供情況等。總之,用戶應根據自身需求,綜合考慮、查詢以上問題,慎重選用抗干擾能力強,自診斷功能豐富,通用性好、可靠.操作使用簡便,價格適宜,可自組態(或編程)的智能流量儀表。
