某自然氣污染安裝中,污水罐用來別離輕烴和游離水,將水排到排污池內停止沉降,輕烴經過泵增壓外輸,該容器設有兩臺磁翻板液位計,在運轉進程中,水液位計顯示不。



　　本文通過分析與現場檢驗,找到了導致該問題的原因,并發現解決的方法。



　　某油氣加工安裝中污水罐用來別離污水與重?zé)N,員工將水外排到排污池內停止沉降,輕烴經過泵增壓外輸。在運轉進程中,水液位顯示不,無法停止液位的自動調理,給崗位員工操作帶來困難,不但加大了休息強度,嚴重狀況時會形成液位過低,導致輕烴流失排放至排污池內，形成凈化環境,而且發生了較大的平安隱患。

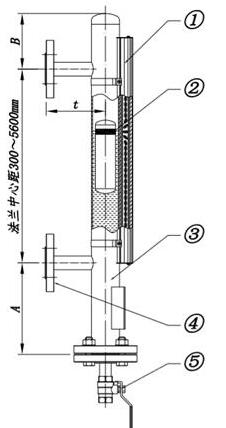

　　在介紹磁翻板液位計的工作原理前，我們先了解下磁翻板液位計的整體結構，如下圖，圖中序號所指分別代表：①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥。





　　磁翻板液位計原理及特點：



　　原理:磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，由此不難理解，指示器的紅白交界處就是容器內液位的實際高度。



　　特點:合適腐蝕性介質的液位測量。除現場指示還可配遠傳變送器、報警(控制開關),檢測功用完全。指示新穎,讀數直觀、醒目,察看指示器的方向可依據用戶需求改動角度。測量范圍大,不受槽高度限制,指示機構與被測介質完全隔離,因此密封性好,牢靠性高,運用安全。構造復雜,裝置方便,維護費用低。

　　1、毛病緣由剖析可導致液位計毛病的緣由次要有:傳感器損壞、浮子磁性生效、浮子室卡阻、浮子損壞或浮球密度不等緣由。



　　（1）傳感器損壞：經過反省現場液位計的磁翻柱,經過堿性塊翻轉磁翻柱,控制室內顯示值也分歧變化,因而掃除傳感器損壞的狀況。



　?。?）浮子磁性生效：經過反省現場液位計的浮子磁性,用磁性塊在浮子處上下滑動,浮子跟著升降,證明浮子有磁力,掃除這一緣由。



　?。?）浮子室內有雜質或浮子損壞：將磁翻板液位計拆下反省,同時對浮子室停止清洗,發現浮子室內并無雜質。反省浮子自身時,發現內側破損破綻,放到水里漸漸的沉到上面去了。聯絡廠家重新制造一個的浮子停止改換后,恢復裝置。



　　（4）浮子破損：裝置后反省仍呈現液位顯示仍不:將污水液位控制在20%(現場是28cm)一人在現場，一個人在控制室,一人在排污池,看液位抵達28cm時,排污池內有無輕烴排出。在液位抵達60cm的時分排污池就有細微輕烴流出,我們馬上手動封閉調理閥,懷疑浮子卡住了導致無法測量到真實液位,調理閥不斷處于開的位置,但用磁玦在磁翻板液位計浮子處上下滑動,浮子跟隨挪動，證明浮子沒有卡住。



　?。?）浮球密度不：找到通明玻璃容器,將容器內注入一半污水罐內取樣的輕烴,一半注入水液位計取樣的游離水,待沉降后分層,將浮子放于玻璃容器內。浮子的地位位于分界處以上烴的局部,我們判別浮子的密度制造過小,導致水液位測量值較高,調理閥全開后,形成輕烴流失,水的密度就會大,沉降工夫短,水的密度就會小一些。

　　2、處理措施



　　生產廠家對將原有的浮球停止了測量,經過計算(m=pV)預算密度值,密度約為0.90g/cm3,與設計值相反,廠家停止溝通研討后,猜想能夠是由于自然氣來氣組分發作改動,用密度儀停止檢測沉降一段工夫后的游離水和輕烴,密度辨別為0.98g/cm3和0.88g/cm3,均比設計值高出0.05g/cm3,因而判別自然氣組分改變形成介質密度變化,浮子的密度不在適用該兩種介質,應重新制造浮子,密度取兩個測量值的兩頭值,我們***終定密度值為0.93g/cm3。依據后果做出新的浮球恢復裝置。再次反省后,液位顯示正常,污水罐水液位可自動調理。

磁翻板液位計在實際應用過程中常會有故障發生，而導致這些故障的原因多種多樣，有的是由單個部件故障引起，有的是由多個部件同時發生故障所致。下面，就磁翻板液位計在應用過程中的常見故障及其原因分析如下：

故障一、就地顯示正常，遠傳出現異常

原因分析：

一般來說，造成這種故障原因有多種，下面幾種是比較常見的原因：

1、電阻虛焊。

2、壓力超出額定值，致使開關受損。

3、國產玻璃管干簧管易碎，干簧管短路或者開路，致使遠傳出現異常。

4、在介質溫度過高的情況下，金屬薄片受熱膨脹，因干簧管的金屬觸點間隙較小，易出現閉合狀態。

故障二、遠傳顯示正常，顯示面板出現異常

造成這種故障的原因通常有以下幾種：

1、顯示面板有水或灰塵等雜質滲入，致使翻片難以翻轉。

2、浮筒與顯示面板之間有距離較大，浮子的磁鋼驅動力不足，致使翻片不翻轉。

3、翻片與導軌間的存在間隙過小等設計不合理問題，從而導致摩擦力過大，翻片不翻轉。

4、翻片中磁鋼的磁力過小或消失，致使翻片出現不翻轉或翻轉異常的現象。

5、由于環境溫度過低，致使浮子因介質結冰無法移動，翻片不能正常顯示液位。

故障三、遠傳和磁翻板都不動

這種故障現象通常就是浮子異常導致，主要有以下兩種表現：

現象一、由于浮子損壞，致使顯示面板指示不正確

導致磁翻板液位計里的浮子受損的原因，通常有以下幾種：

1、由于浮子的強度設計不對，致使受到壓力時向里面凹陷、變癟。

2、焊接處沒焊透或漏焊，致使浮子受到壓力時焊縫裂開，浮子進水。

3、浮子因使用時間過長或者在高溫下長期使用，出現退磁現象，而無法正常使用。

4、由于浮子中的磁鋼松動，致使浮子不能正常工作。

現象二、由于浮子被卡，致使顯示面板指示不準確

導致磁翻板液位計里的浮子被卡住的原因，常見的有以下幾種：

1、環境溫度過低，浮子因介質結冰而無法正常移動。

2、浮筒的安裝角度小于87度，因浮筒傾斜，浮子的上下移動受到影響。

3、浮子因自身磁性吸附鐵屑或其它污物，致使浮子被卡不能正常移動。

4、因密封不嚴，浮子被滲入的雜質卡住，致使浮子不能上升或下降。

所謂找到了原因，問題也就解決了一半。通過上面對磁翻板液位計常見故障的分析，基本就找到了解決問題的辦法，我們可以根據出現的故障及其原因，有針對性地加以處理。



　　總結：經過分析及各項排查,找到了導致該現象的原因是自然氣組分變化,使了污水罐中烴和水的密度發生變動,***終導致浮子的密度不在適用于兩種介質,磁翻板液位計顯示不。為保證測量值真實,油氣加工類安裝,應每年對介質組分停止取樣化驗,一旦組分發作較大改動,浮子的密度也應隨時調整。
