摘要:從氣體渦輪流量計的工作原理出發 ,分析了它在人工煤氣區域計量應用中存在的問題 ,提出解決問題的對策 。

1 、引言：
  城市燃?xì)廨斉渲械挠嬃抗ぷ髦苯佑绊懭細夤芾聿块T的工作質量, 也是重要的考核指標。我公司采取以區域計量考核為主, 計劃考核為輔的分配方式 ,推廣在服務站安裝封閉計量進行收費考核, 以發揮其應有的作用 。在河北所京津片選擇 LWGQ 型渦輪流量計作為考核的計量儀表 。下面就渦輪流量計在人工煤氣應用中的問題進行探討 。

2 、渦輪流量計工作原理：
  當被測氣體流經流量計時 ,渦輪葉片在流體動能的作用下開始旋轉, 使得傳感器中的電磁場周期地變化 。在一定的流量范圍內 , 渦輪葉片的轉速與流體體積流量成正比, 從而產生與流量基本成正比的電脈沖信號, 該信號經低功耗前置放大器的處理 ，進入單片機測量系統。經過一系列計算 , 修正后在LCD 屏上顯示瞬時體積流量和累積體積流量 。 這種流量計只要在正確的安裝和正常的維護保養的條件下 ,就能在量程內進行的計量,而且有較低的起步流量 。這一特性既保證居民正常用氣時的計量精度 ,又能計量居民用氣低峰時的微小流量 。

3 、渦輪流量計在人工煤氣中的應用：
3 .1 、應用效果：
  實際工作中通過對各調壓站所供區域的總表(渦輪流量計)和用戶分表的差值來考核區域收費的工作,分析該區域管網運行狀況 。
  用氣區域特點為:① 用氣高峰和低峰時, 流量變化很大 ,要求總表有較寬的量程比。 ②用氣低峰流量很小,有時僅為幾臺居民灶具的用氣量,要求總表具有很低的起步流量 。因此, 既要兼顧上限流量,
  又要在小流量時不丟失氣量, 為提高供氣區域總表的量程比 ,選用了渦輪流量計 。
  1999 年安裝渦輪流量計后 , 將大計量表數和收費數進行對比, 平均每月差率 14 .7 %。經核查發現有下述問題:①盲腸管沒有斷掉;② 存在精度較低、量程過大的煤氣表 ;③有偷氣現象。針對這些問題進行整改后 ,于 2000 年差率平均降為0 .65 %

3 .2 、應用中存在問題和對策：
  應用中存在的問題有 :
(1)渦輪流量計要求被測介質清潔 。人工煤氣如凈化不好,存有煤焦油和萘等,會嚴重影響計量的精度 。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后,發現軸承、彈簧圈嚴重腐蝕 。
(2)斷電造成氣量丟失。
解決問題的對策 :
(1)合理地制定保養計劃:根據腐蝕情況而定 ,冬季半個月 ,其他季節可稍長一些(1 ～ 2 個月)。另外,傳感器在工作中, 葉輪的速度很高, 即使在潤滑良好時,仍有磨損產生 , 在使用一段時間后, 應換軸承并重新標定。

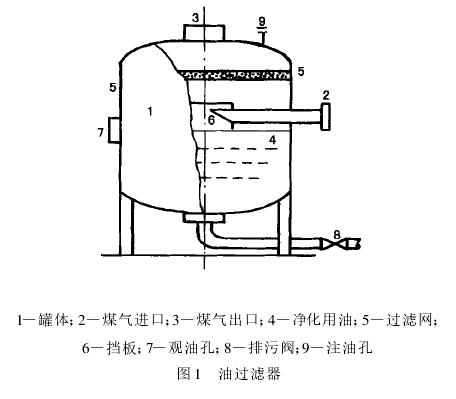

(2)加裝油過濾器(見圖 1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中, 人工煤氣中的煤焦油 、灰塵 、萘、硫化物等雜質溶于油中, 從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定, 而且保持精度 。1997 年在裝有渦輪流量計的 600 余戶的調壓站 , 安裝一臺油過濾器 、2臺德萊塞表 , 經過近5個月的對比實驗 ,效果良好 ,儀表運行穩定, 沒有發生過任何故障 。該表與德萊塞表進行對比 ,總誤差在 1 %內,能夠滿足調壓站的要求 。
(3)對巡視人員加強計量知識的培訓, 對每天的數據進行運行分析。
(4)鋰電池一般可連續使用一年 ,但要保證計量表穩定運行,不能等到電池沒電再換。

圖 1　油過濾器
4 、結語：
  通過試驗,只要加強維護管理,制定合理的保養計劃 。加裝油過濾器, 保持氣體清潔。氣體渦輪流量計能很好地應用于人工煤氣中 。
