如何增強計量準確性包括羅茨流量計渦輪流量計
1 前言:隨著國內經濟迅猛發展和人民生活水平不斷提高，在政策支持和西氣東輸?shù)葰庠错椖康谋Ｕ舷?，天然氣作為環保高效的優質能源，在北京得以迅速發展。北京燃氣作為首都***大的燃氣供應企業，客戶涉及首都的各行各業、千家萬戶。截至2013年12月31日，天然氣銷量從1995年的1.1億m3，增至2013年的91.2億m3。計量儀表作為貿易結算的依據，其準確性對確保燃氣企業利益至關重要。
北京燃氣的非家庭用戶用氣量大、用氣情況復雜。一方面，由于設計不當、管理不到位或用戶違法私改，存在不少用氣設備達不到計量表***小流量（俗稱“大馬拉小車”）或超出流量計***大計量（俗稱“小馬拉大車”）的情況，造成燃氣表不計量或計量不準確的現象；另一方面，傳統的鉛封防盜已不能滿足需求，部分采暖制冷用戶為減少運行成本，破壞燃氣表盜氣的現象時有發生，給提高計量工作準確性帶來不便。要做到計量工作公正、準確，不僅要做好對現有設備的管理更新和查表收費工作，更應該從客戶發展階段入手，加強源頭控制。為從根本上提高計量準確性打下基礎，做好用戶端計量設備選型和計量管理工作。本文結合現狀，對北京燃氣新發展客戶端居民、工商業和中壓以下采暖計量設備的選型、管理等方面進行探討分析。
2、統一 基表選型原則：
2.1、膜式燃氣表選型：
流量計選型必須滿足單臺用氣設備的的***小耗氣量大于皮膜表***小流量，用氣設備的合計***大耗氣量小于皮膜表***大流量?？紤]到計量儀表的性能維護和“漏流”現象的存在，用氣設備的***大耗氣總量應與皮膜表額定流量相近，不宜過小或過大。膜式燃氣表量程比大，價格相對便宜，目前主要用于居民用戶和***大耗氣量小于50m3/h的工（壓力≤3k Pa）商業用戶。
2.2、流量計（包括羅茨流量計、渦輪流量計）選型：
根據燃氣設備負荷計算燃氣設備標準參比條件下的***大瞬時耗氣量Qmax和***小瞬時耗氣量Qmin， 所選流量計***大流量Qmax宜滿足工況下用氣設備***大瞬時耗氣量Qmax為基表流量計標識***大流量qmax的0.6倍~0.8倍。為了保持儀表良好的性能和較長的使用壽命，使用時的工作流量***好選擇不超過儀表***大流量的0.8倍，北京燃氣集團通常優選0.75倍。
（2）渦輪流量計 渦輪流量計是一種速度式流量測量儀器，具有測量精度高、測量范圍廣、壓力損失小等優點，輸出的頻率信號便于修正和遠傳。目前北京燃氣集團主要用于次高壓供氣的工業用戶和（3k Pa<P≤0.4MPa）采暖制冷用戶的計量；渦輪流量計便于維修，運行成本低于羅茨流量計。
3 、二次儀表的引入有效提高了計量準確性：
作為一次檢測儀表的流量基表僅能夠檢測工作狀態下的天然氣體積量，無法給出標準狀態下的天然氣體積量，給天然氣貿易計量帶來了不小偏差。北京地處中國中北部，四季分明，冬夏溫差較大。為了更準確的計量，目前，北京燃氣新發展腰輪流量計和渦輪流量計均已配備體積修正儀。實踐工作證明，體積修正儀的使用，有效的提高了計量準確性，為減小供銷差做出了貢獻。
3.1 、實例一：某商業用戶：
（1）用戶情況介紹基表： 某品牌G100羅茨（流量范圍0.66m3/h ~160m3/h） 修正儀：某品牌FCM-IC 用氣壓力：2 000Pa

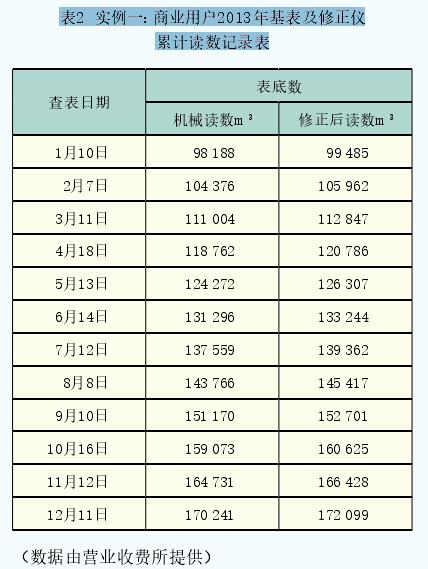

表2 實例一：商業用戶2013年基表及修正儀累計讀數記錄表
3.2、實例二：某采暖制冷用戶：
（1）用戶情況介紹基表：某品牌 TBQJ-80B（流量范圍13m3/h ~250m3/h）×3臺 修正儀：某品牌FCM-IC 用氣壓力：中壓B 鍋爐2t/臺×3臺
（2）實例二小結表3實例二采暖用戶2013年基表及修正儀累計讀數記錄表中，1月15日到3月11日約2個月采暖區間（供暖期一般截止到3月15日），3臺計量表修正流量共計7 651+8 468+6 538=22 657m3，比不加體積修正儀流量體積多出14.7%按目前的采暖制冷價格2.67元/m3計算，此戶僅采暖季兩個月就增加氣費收入60 494元。
從實例一、實例二綜合分析得出，北京地區受溫度、壓力影響較大，尤其是用氣壓力的修正對流量計體積修正的作用尤為突出。

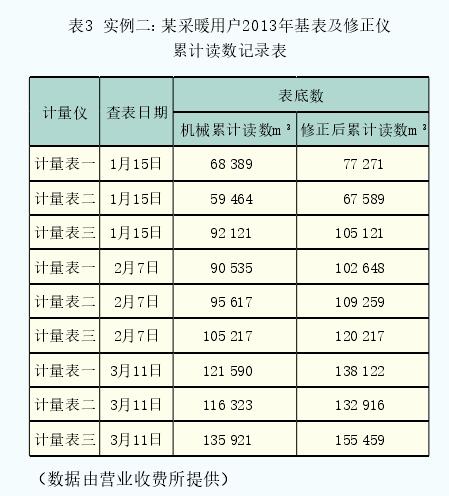

表3 實例二：某采暖用戶2013年基表及修正儀累計讀數記錄表

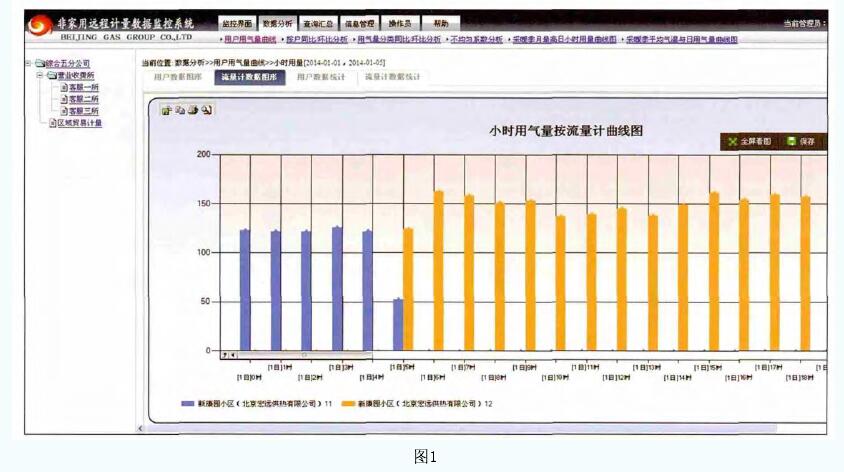

4、引入遠程計量數據監控系統，有效增強管理主動性：
4.1、采暖制冷用戶：
在實際工作中，計量監控設施的安裝和監控運行主要由計量管理部門負責。由于不少老客戶對計量監控的安裝工作不予配合，客戶不給開門或以空間不夠為借口拒絕安裝的情況時有發生，現有客戶計量監控設施安裝工作存在一定困難，相對而言，新客戶在規劃發展階段安裝計量監控設施比較容易。目前，北京燃氣對單臺負荷大于等于0.5t的采暖制冷用戶均要求加裝遠傳和數據監控設施。計量監控設施作為新客戶施工圖紙不可缺少的一部分，在規劃發展階段（規劃、設計、圖紙審核、計量確認、現場施工、驗收、通氣）層層落實，取得了良好的效果，為后期計量收費工作順利開展打下基礎。
4.2、商業用戶：
建議商業用氣密集區，如餐飲一條街實施“區域總表監控——各戶分別計量”相結合的方式，對便于采用區域計量的商業用戶密集區實施總計量監控， 在各氣源點安裝區域總表，劃出管理區域，對區域計量總表加裝遠傳和數據監控設施，把監控技術同查表工作結合起來，把計量管理同管網管理結合起來，便于查找和分析盜氣、漏損情況，及時發現問題，從經濟實用的角度，采取措施縮小供銷差。
隨著西氣東輸、俄氣南輸及LNG多元氣源條件的逐步成熟，北京燃氣集團還有巨大的潛在發展空間，完善計量管理至關重要。
（1）在規劃發展階段，北京燃氣集團緊密結合實際問題及膜式表、羅茨流量計、渦輪流量計不同表型特點，合理選擇計量設備，嚴謹計量儀表基表選型。
（2）為進一步提高計量準確性，北京燃氣集團新發展腰輪流量計和渦輪流量計均配備體積修正儀。實踐工作證明，體積修正儀的使用，有效地提高了計量準確性。北京地區受溫度、壓力影響較大，尤其是用氣壓力的修正對體積修正的作用尤為突出。
（3）引入遠傳監控技術，增強管理主動性。在新發展階段安裝效果較好。目前，北京燃氣集團對單臺負荷大于等于0.5t的采暖制冷用戶加裝遠傳和數據監控設施，對客戶用氣情況進行實時監控。設置報警限，做到有問題及時發現，及時解決。
（4）建議對便于采用區域計量的商業用戶密集區實施“區域總表監控——各戶分別計量”相結合的方式，進一步提高計量準確性。
