摘要: 介紹一種熱式流量計測量油水兩相流流量的測量方法。利用流體流過加熱探頭時帶走的熱量與流體流量的關系間接測量流體流量。在圓形測量管道中沿流體流動方向放置可控的熱源發生器，由熱源發生器在周圍流體中形成溫度場，當流體流動時熱源周圍的溫度場隨流量變化，通過檢測熱源發生器被冷卻的程度測量流量。設計加工了熱式流量計原理實驗樣機，在大型多相流試驗裝置上進行了動態實驗，在含水率 90% 以上時流量測量誤差在 8% 以內。在油水兩相條件下，熱式流量計更適于特高含水條件下應用。

0、引言：
  大慶油田產出剖面測井技術中主要應用渦輪流量計進行油水兩相流流量測量。渦輪流量計存在機械旋轉部件，容易被井下異物卡死，導致流量測量失敗，影響測井成功率。因此，需要探索無可動部件、可靠性高的流量測量方法。本文提出了一種基于在線加熱方式的測溫式流量測量新方法，該方法具有可靠性高、無可動部件、可進行低流量測量等優點，能夠克服渦輪流量計存在的缺點。研制了原理實驗樣機，開展了原理性實驗，取得了令人樂觀的實驗結果。

1、測量原理：
  測量原理如圖 1 所示。測量裝置由熱源發生器、2 個溫度傳感器以及測量電路構成。在圓形測量管段下方沿流體流動方向用支架固定 1 個基礎溫度傳感器 A，目的是為了測量流體的基礎溫度。在溫度傳感器 A 上方一定距離用支架固定 1 個溫度傳感器 B，在溫度傳感器 B 外部纏繞熱源發生器，對熱源發生器進行恒流供電，溫度傳感器 B 測量熱源發生器的溫度隨流量的變化情況。

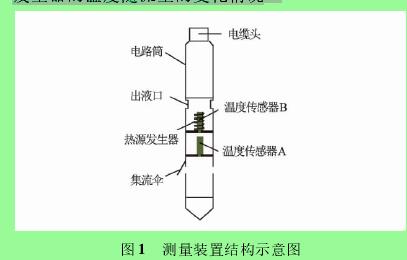

圖 1 測量裝置結構示意圖

2、原理實驗樣機的設計：

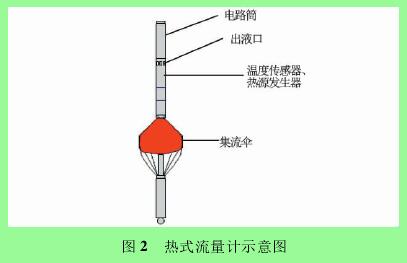

  圖 2 所示為設計的用于開展可行性實驗的熱式流量計原理實驗樣機示意圖，自下向上依次由集流器傘、溫度傳感器、熱源發生器及電路筒組成。熱式流量計原理實驗樣機流道內徑為20 mm、外徑為28 mm，采用集流方式進行流量測量。
  利用直流電源分析儀安捷倫 N6705B 為熱源發生器提供恒流供電，熱式流量計原理實驗樣機采用的溫度檢測傳感器為鎧裝鉑電阻( PT1000) 。利用FLUKE PM6306 LCＲ 測量?jī)x可以實時測量鉑電阻的阻值。圖 3 為熱源發生器包裹著溫度傳感器的結構示意圖。

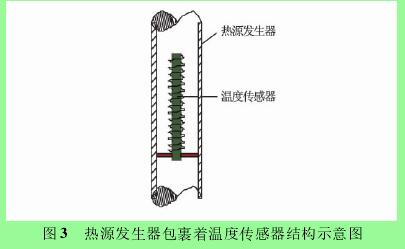

圖 3 熱源發生器包裹著溫度傳感器結構示意圖
3、多相流試驗裝置上實驗結果:
  利用熱式流量計原理實驗樣機在大慶油田測試技術服務分公司的多相流模擬試驗裝置上進行了實驗研究。垂直模擬井筒內徑為 125 mm，實驗時集流傘張開，封閉了樣機和井筒之間的環形空間，使全部流體流過樣機的測量通道并提高了流體流速。

3.1、不同含水率時實驗結果：
  實驗介質為油水兩相流，配比總流量分別為 1、5、10、20、30、40 m3/ d; 含水率分別為 80% 、90% 、100% 。
  實驗結果見圖 4。圖 4 中橫坐標為配比的標準流量，縱坐標為測量的溫度傳感器電阻值。將圖 4中測量數據進行曲線擬合得到圖 5。從圖 4 中可以看出原理實驗樣機在流量 1 ～ 40 m3/ d 范圍、含水率分別為 80% 、90% 、100% 時標準流量和測量電阻之間呈非線性變化關系，隨著總流量的增加，流體帶走的熱量增加，測量的溫度傳感器阻值逐漸降低; 實驗條件下熱式流量計的動態測量范圍在 200 Ω 以內， 隨著總流量的增加，熱式流量計的靈敏度下降。

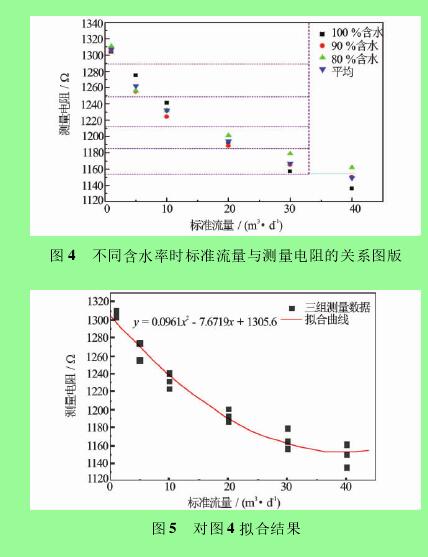

圖 4 不同含水率時標準流量與測量電阻的關系圖版圖 5 對圖 4 擬合結果
  將 100% 含水率、不同流量下的測量電阻值代入圖 5 中的擬合公式中得到測量流量，與對應的標準流量相比，***大誤差為 3． 06 m3/ d，相對于 40m3/ d 滿量程，流量測量誤差為 7． 65% 。同樣得到含水率 90% 下的***大誤差為 6． 59% ; 含水率 80%下的***大誤差為 25． 09% 。通過對 3 組流量測量數據的誤差分析可知，在油水兩相條件下，熱式流量計更適于特高含水條件下應用。

3． 2、重復性實驗結果實驗：
  介質為油水兩相流，配比總流量分別為 1、5、10、20、30、40 m3/ d; 含水率分別為 80% 、90% 、100% ，每個含水率重復進行 2 組實驗，驗證測量重復性與穩定性。
  從圖 6 可以看出，在不同含水率下，實驗樣機的測量結果重復性很好，數據波動較小，經計算重復性誤差在 3% 以內; 各流量點對應的溫度傳感器測量電阻值的動態變化范圍在 200 Ω 以內，能夠?qū)α髁窟M(jìn)行正確指示，說明本文設計的實驗樣機的可靠性和穩定性較好。

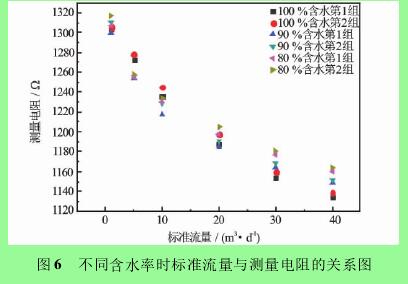

圖 6 不同含水率時標準流量與測量電阻的關系圖

4、結 論：
  ( 1) 標準流量和測量電阻之間呈非線性變化關系，隨著總流量增加，流體帶走的熱量增加，溫度傳感器測量的電阻值逐漸降低，同時靈敏度下降。在不同含水率下，實驗樣機測量結果重復性較好，數據波動較小，說明實驗樣機的可靠性和穩定性較好。
  ( 2) 在流量范圍為 1 ～ 40 m3/ d、含水率高于90% 時設計的熱式流量計原理樣機流量測量誤差優于 8% ; 在 含 水 率 為 80% 時，流 量 測 量 誤 差 為25． 09% 。在油水兩相條件下，熱式流量計更適合于特高含水條件下應用。
