建立了活塞式流量計內泄漏模型，推導出了泄漏流態為層流時的計量相對誤差計算公式。針對計量相對誤差模型，探究了計量相對誤差與間隙等影響因素之間的變化關系。***后根據計量相對誤差與各影響因素的仿真結果，對活塞間隙做了理論優化，確定了理論間隙設計值的取值范圍，從而提高了流量計的計量精度。

0.前言

容積式流量計是一種把測量流體介質分割成一系列的單位 “定體積”，然后重復不斷地對這些單位“定體積”進行累加統計的儀表 。從原理上講，燃油加注設備所使用的雙缸往復式活塞流量計屬于容積

式流量計。計量相對誤差是流量計的一個重要性能指標，而間隙漏流是導致流量計出現計量相對誤差的原因 。計量相對誤差與很多因素有關，如計量的原理、制造及裝配、介質的特性參數、介質的流動狀態等等。其中介質特性參數發生變化、介質流動狀態不確定是影響流量精度重要因素，故研究流體的介質特性、根據流動狀態提出合理的流量計模型自然地成了研究流量計的趨勢和重點 。目前，國內外學者在該方面做了諸多研究，但至今鮮有基于間隙流態的雙缸往復式活塞流量計的計量相對誤差計算模型及其與影響相關因素關系等方面的研究。做好該方面的研究同時具有學術和工程上的意義，一方面能填補學術研究的空白，另一方面可以為提高雙缸往復式活塞流量計

的計量精度提供理論優化依據。

 1.數學建模

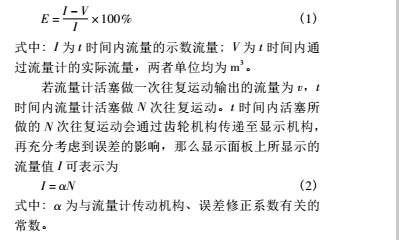

對于雙缸往復式活塞流量計，其計量相對誤差遵循容積式流量計的誤差計算公式，即:

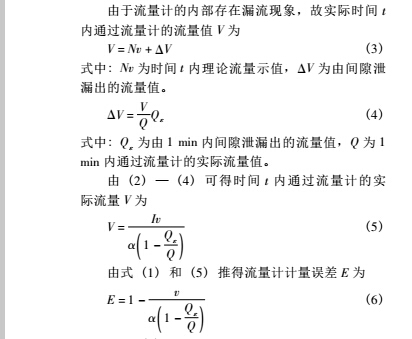

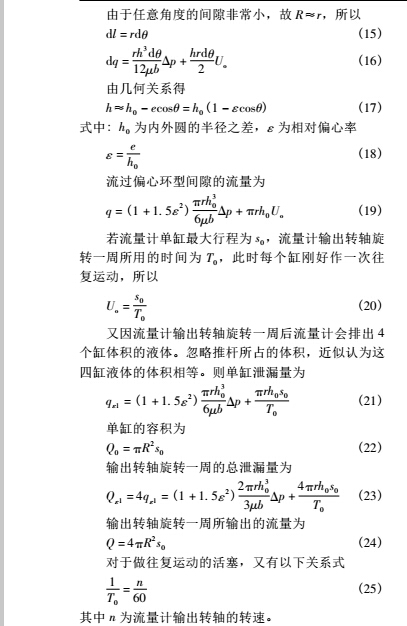

從式 ( 6) 可知，活塞與缸壁間泄漏流量是影響流量計計量誤差的重要因素，而泄漏流量的流態又會影響泄漏量大小。下面將推導間隙流態為層流時的計量精度 ( 相對誤差) 模型，進而全面分析計量精度與各個影響因素之間的關系。

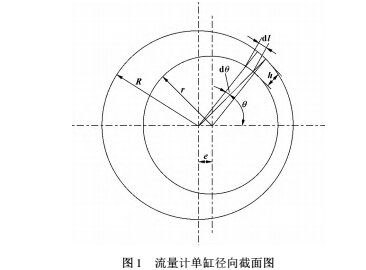

 圖 1 為流量計單缸徑向截面圖，圖中小圓表示活塞外表面輪廓，大圓表示缸體內壁面輪廓。活塞與缸體間充滿液體，活塞的偏心量為 e，若任意角處的間隙距離為 h，缸體的內壁截面半徑為 Ｒ，活塞的半徑為 r，活塞的寬度為 b。

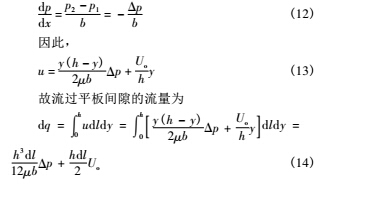

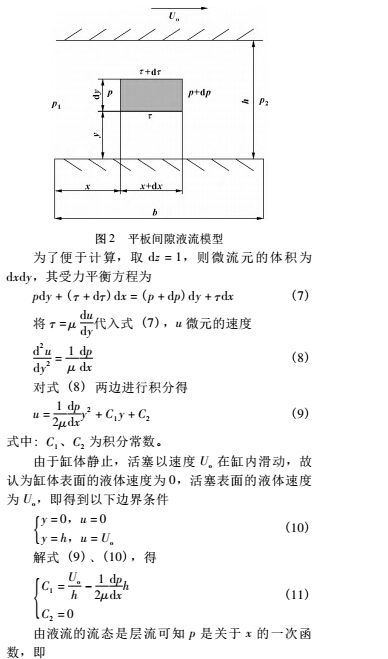

若間隙的軸向長度與***大徑向長度之比大于 4，則可認為間隙內的液流流態為層流 。因此，對于環形間隙內一小段圓弧長 dl 的液體間隙可近似平板間隙。取其中的一個微流元 dxdydz 進行受力分析，如圖2所示。

2.計算誤差與影響因素關系研究

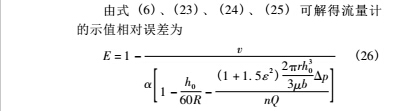

據計量相對誤差計算公式 ( 26) ，通過改變計算模型中的影響參數值來獲取計量相對誤差與該影響參數的關系曲線，計量相對誤差和計量流量的關系曲線，從而研究計量相對誤差曲線與影響因素之間的變化規律，這對使用流量計、維護流量計以及優化流量計的設計結構均有積極的意義。

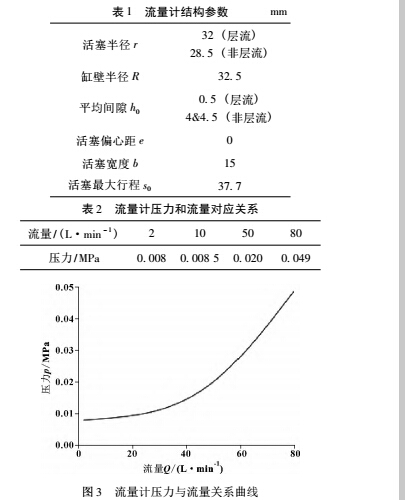

在繪制相對誤差曲線的過程中，若無另外的說明，則按照表 1 對計量相對誤差計算模型進行結構參數設置。表 2 和圖 3 分別為流量計壓力與流量的實驗測試值和曲線圖。本節所有的計量誤差均以此進行計算。

當間隙液流的流態為層流時，并且為單相流體，取平均間隙 h0 =0. 5 mm，黏度 ν =3 mm2 /s，密度 ρ =834 kg /m3 ，v / α =1. 001 5 。研究相對誤差與影響因素關系時，假定流量與壓力均恒定，不妨 Q =30 L /min， p =0. 011 24 MPa。 根 據 式 ( 26 ) ，再改變需研究的參數，即可得出相應的計量誤差曲線。

2. 1 改變活塞***大行程

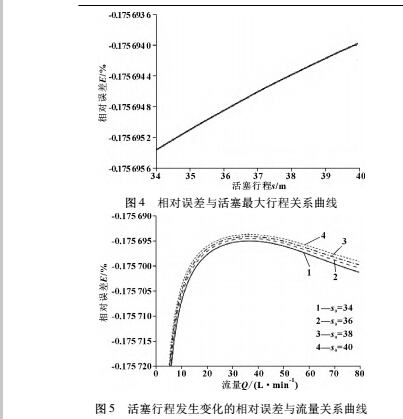

從圖 4 可以看到，活塞***大行程在 34 ～ 40 mm 之間變化時，計量相對誤差會隨著活塞***大行程的增加而減少，兩者幾乎呈線性關系。因此，圖 5 的相對誤差與流量關系曲線會隨著活塞***大行程的均勻增加而呈現均勻向正方向偏移的變化趨勢。

2.2改變間隙

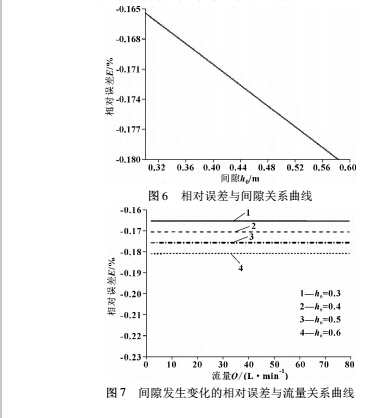

如圖 6 所示，間隙從 0. 3 mm 增加至 0. 6 mm 的變化過程中，計量相對誤差呈現線性遞增的關系。故相對誤差與流量關系曲線會隨著間隙量的均勻增加而不斷地向正方向均勻偏移，如圖 7 所示。

2. 3 改變偏心距

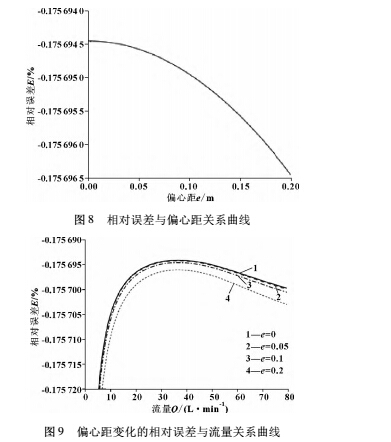

由圖 8 可知，相對誤差隨著活塞偏心距的增大 ( 變化范圍 0 ～ 0. 2 mm) 會出現明顯的非線性遞增的變化趨勢。在初始階段遞增變化極為緩慢，慢慢地遞增速率會逐漸增大，整個變化規律近似于遞增的拋物線。圖 9 的相對誤差與流量關系曲線也正好出現向著負方向的非線性偏移。

綜上所述，3 種影響因素中按其對相對誤差所產生影響的大小可排列為: 間隙、偏心距、活塞行程。因此，在層流模型中優化間隙大小是提高計量精度的首要選擇。

3.流量計的結構優化

在實際應用中，若流量計出現計量誤差嚴重偏大，則流量計將失去實際的使用價值。就絕大多數的活塞式流量計而言，終其壽命，活塞間隙的軸向長度與***大徑向長度比也不會少于 4，即間隙流態為層流。而活塞間隙又是影響計量相對誤差的因素。故本節將在間隙流態為層流的情況下，對流量計活塞間隙做理論的優化。

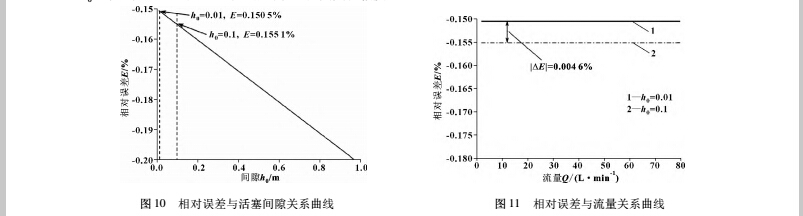

由圖 10 的計量相對誤差與活塞間隙關系曲線可知，活塞間隙與計量相對誤差幾乎成正比例關系?？s小間隙值減少計量相對誤差，提升計量精度。當間隙值由 h0 =0. 1 mm 下降到 h0 =0. 01 mm 時，計量相對誤差分別為 0. 155 1% 和 0. 150 5% ，差值為 0. 004 6% ，變化幅度百分比不超過 3% 。把間隙值 h0 減少到 0. 01 mm 以下，計量精度的提升空間很小，但由此付出的代價非常大，包括流量計的制造裝配成本高、流量計在使用過程中易出現活塞被卡住等。把間隙值 h0 加大到 0. 1 mm 以上，計量相對誤差及其變化幅度百分比也會變大。因此，活塞式流量計的理論間隙設計值 h0 可取 0. 01 ～ 0. 1 mm，此時的相對誤差與流量關系曲線將處在圖 11 的兩線之間。若油液中含氣，則該曲線會向著相對誤差的正方向偏移。

4.結束語

燃油加注設備常用的雙缸往復式活塞流量計屬于容積式流量計，其計量精度的大小直接影響使用單位經濟效益。本文作者基于間隙流態為層流，建立了流量計內泄漏模型并推導出了相應的計量相對誤差計算公式，進一步分析了計量相對誤差及其相關影響因素的變化關系，***后根據流量計相對誤差仿真結果并結合流量計實際使用狀況，確定了流量計理論間隙設計值的取值范圍，仿真分析結果對今后容積式流量計機構的優化以及提高測量精度具有一定的理論參考價值。
