某公司一50 m³的污水池, 負責收集整個廠區的生活污水和生產廢水。污水通過提升泵打入市政排水系統, 靠人工巡檢起泵進行排污。由于污水排放量不確定, 經常出現巡檢時污水池里沒有水, 或者污水過多已經從污水池中冒出的現象。后采用可編程序控制器 (PLC) 控制污水排放, 實現了污水排放過程的自動控制。

控制系統由S7-200 224XP PLC、TP170B觸摸屏、MIK-P260投入式液位計、電動閥和兩臺污水泵等組成, 對現場設備 (泵、閥門等) 進行運行控制、狀態顯示, 關鍵設備進行連鎖。

(1) 投入式液位計監測污水池水位高度, 當水位達到控制器設定高度上限時, 打開出口電動閥, 出口電動閥開到位后, 起動污水提升泵, 向外排放污水;當水位達到控制器設定高度下限時, 停止污水提升泵, 關閉出口電動閥。

(2) 1號污水泵起泵后5 min內水位未下降至控制器設定高度上限時, 系統將自動起動2號污水提升泵。

(3) 當水位達到控制器設定報警上限時, 系統發出報警, 任意污水泵有故障時, 發出相應故障報警。

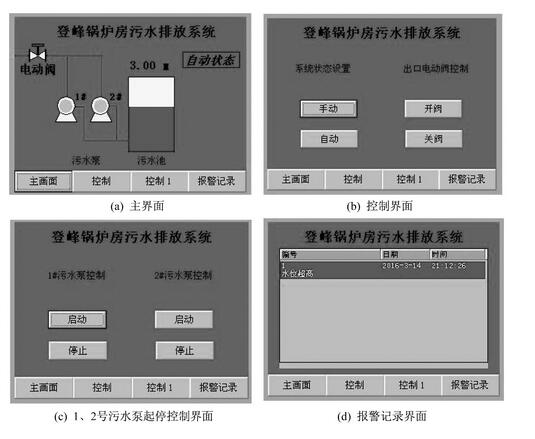

系統***底層是設備控制層, 主要完成設備的現場控制與監測;第二層是監控層, 主要完成污水排放系統的在線監測, 并向設備控制層下達控制指令。系統包括監控主界面和多個子界面。主界面反映污水處理的總工藝流程, 子界面對每個設備進行監測和控制, 并記錄報警信息。系統主要界面如圖1所示。

(1) 主界面主要顯示系統流程、設備運行狀態、實時液位和系統運行模式。

(2) 控制界面左側的兩個按鈕是用來對整個系統控制方式進行切換的, 包括手動控制和自動控制兩種方式;右側兩個按鈕在系統手動狀態下, 控制出口電動閥開關, 并在按鈕上顯示相應狀態。

(3) 1、2號污水泵起?？刂平缑媸窃谑謩訝顟B(tài)下, 分別對1、2號污水泵進行起?？刂频? 并在按鈕上顯示相應狀態。

(4) 報警記錄界面用來顯示所有設備的報警記錄, 以備查詢。

投入式液位計將現場實際水位轉換為電信號傳給PLC, PLC將污水泵起停命令和電動閥開關命令下達給設備, 并接收設備反饋狀態。觸摸屏接收PLC傳來的各項數據, 同時將操作指令下達給PLC。PLC主要完成以下幾個功能。

控制操作:PLC對全系統被控設備進行控制, 如起停某一設備, 手動或自動執行順序控制, 控制切換方式, 現場PLC參數設定值修改。

顯示:利用圖形實時顯示被控設備的運行工況, 動態顯示各種模擬信號、開關信號等數值, 通過按鈕、開關、信號燈等生動表達出來。

數據處理:對PLC上傳的數字量與模擬量進行處理, 并按要求在觸摸屏中進行顯示。

故障報警:系統異常時發出報警, 如:污水泵故障, 液位超高。

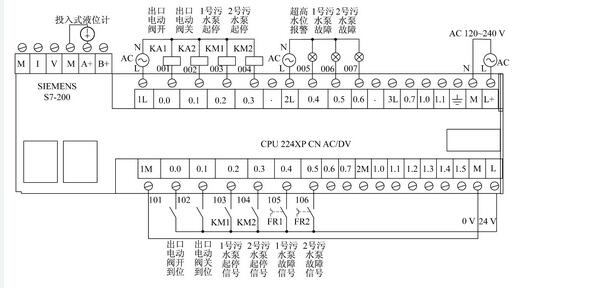

系統主電路如圖2所示, PLC接線如圖3所示。

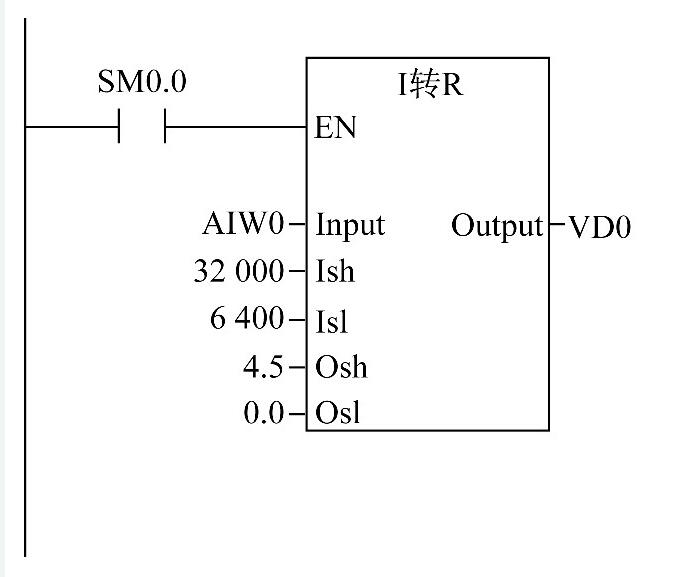

(1) 將投入式液位計采集到的4~20 m A電流信號轉換成實際液位, 程序如圖4所示。

投入式液位計將液位的變化轉換成4~20 m A標準電流信號, 直接輸入PLC模擬量輸入模塊 (AIW0通道) , 經模/數變換成0~32 000的數字量, 再根據設定的液位上下限, 通過I轉R指令計算出液位的實際值, 輸出給內部存儲器VDO。VD0值為污水池當前液位實際值。

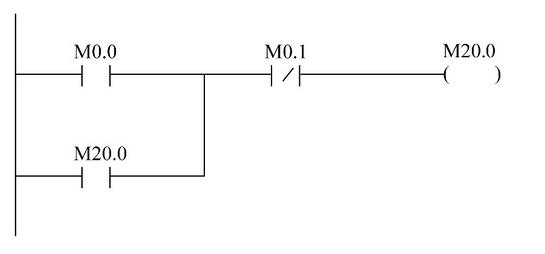

(2) 手動、自動切換, 程序如圖5所示。

當M0.0 (觸摸屏上的自動模式按鈕) 常開點導通、M20.0線圈得電并自鎖其常開點時, 狀態為自動模式;當M0.1 (觸摸屏上的手動模式按鈕) 斷開、M20.0斷開時, 狀態為手動模式。

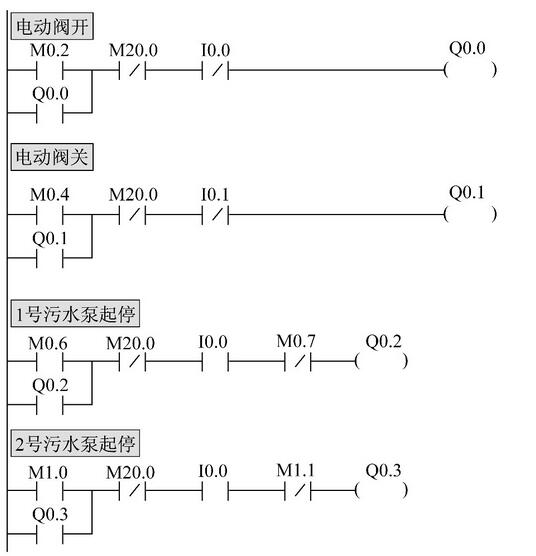

(3) 手動控制, 程序如圖6所示。

手動狀況下, M20.0常閉點導通, 發出開閥命令后, M0.2常開點導通, 開閥Q0.0線圈得電并自鎖其常開點, 出口電動閥開閥。出口電動閥開到位, 電動閥開到位信號I0.0常閉點斷開, 出口電動閥停止開閥。反之, 發出關閥命令, M0.4常開點導通, 關閥Q0.1線圈得電并自鎖其常開點, 出口電動閥關閥。出口電動閥關到位, 電動閥關到位信號I0.1常閉點斷開, 出口電動閥停止關閥。當出口電動閥開到位、I0.0常開點接通時, 發出起泵命令, M0.6常開點導通, Q0.2線圈得電并自鎖其常開點, 1號污水泵起動, 發出停泵命令, M0.7常閉點斷開, 污水泵停止運行。2號污水泵控制方式相同。

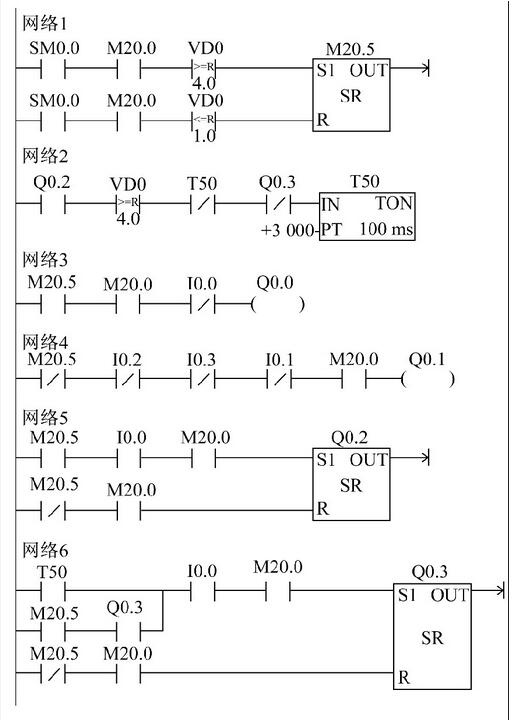

(4) 自動控制, 程序如圖7所示。

自動狀況下, M20.0常開點導通, 液位VD0達到上限 (4 m) 時, M20.5線圈置位得電, M20.5常開點導通, 自動打開出口電動閥Q0.0。電動閥開到位后, 常閉點I0.0斷開, 電動閥開閥命令Q0.0斷開。此時, 起動1號污水泵Q0.2置位, 1號污水泵運行, 同時, T50計時器得電。延時5 min, 水位仍未降至液位VD0上限 (4 m) 時, T50常開點導通, 起動2號污水泵Q0.3置位, 2號污水泵開始運行。液位VD0降至下限 (1 m) 時, M20.5線圈復位失電, 所有M20.5的常閉點接通得電, 1號污水泵Q0.2和2號污水泵Q0.3復位, 所有污水泵停止運行, 1號污水泵起停信號I0.2和2號污水泵起停信號I0.3常閉點接通, Q0.1得電關閉出口電動閥。出口電動閥關到位后, I0.1常閉點斷開, Q0.1失電出口, 電動閥停止關閉。

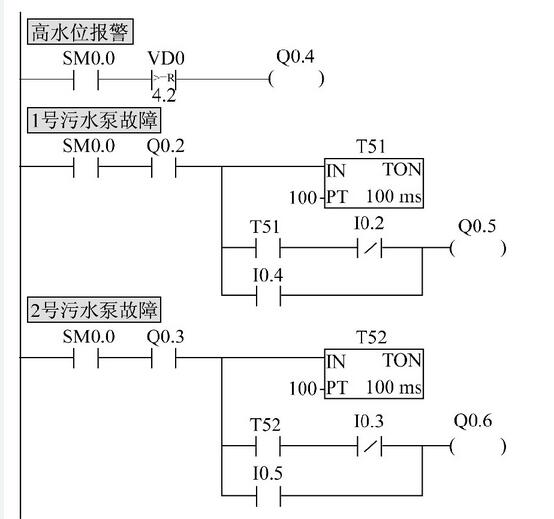

(5) 報警, 程序如圖8所示。

1、2號污水泵起動后, 延時10 s, 1號污水泵起動反饋信號I0.2或2號污水泵起動反饋信號I0.3常閉點未斷開。

或者, 熱保護器I0.4和I0.5常開點導通, 相應污水泵的報警指示燈亮發出報警信號, 并記錄報警。

液位VD0達到報警上限 (4.2 m) 時, 出水位超高報警指示燈亮發出報警信號, 并記錄報警。


概述：

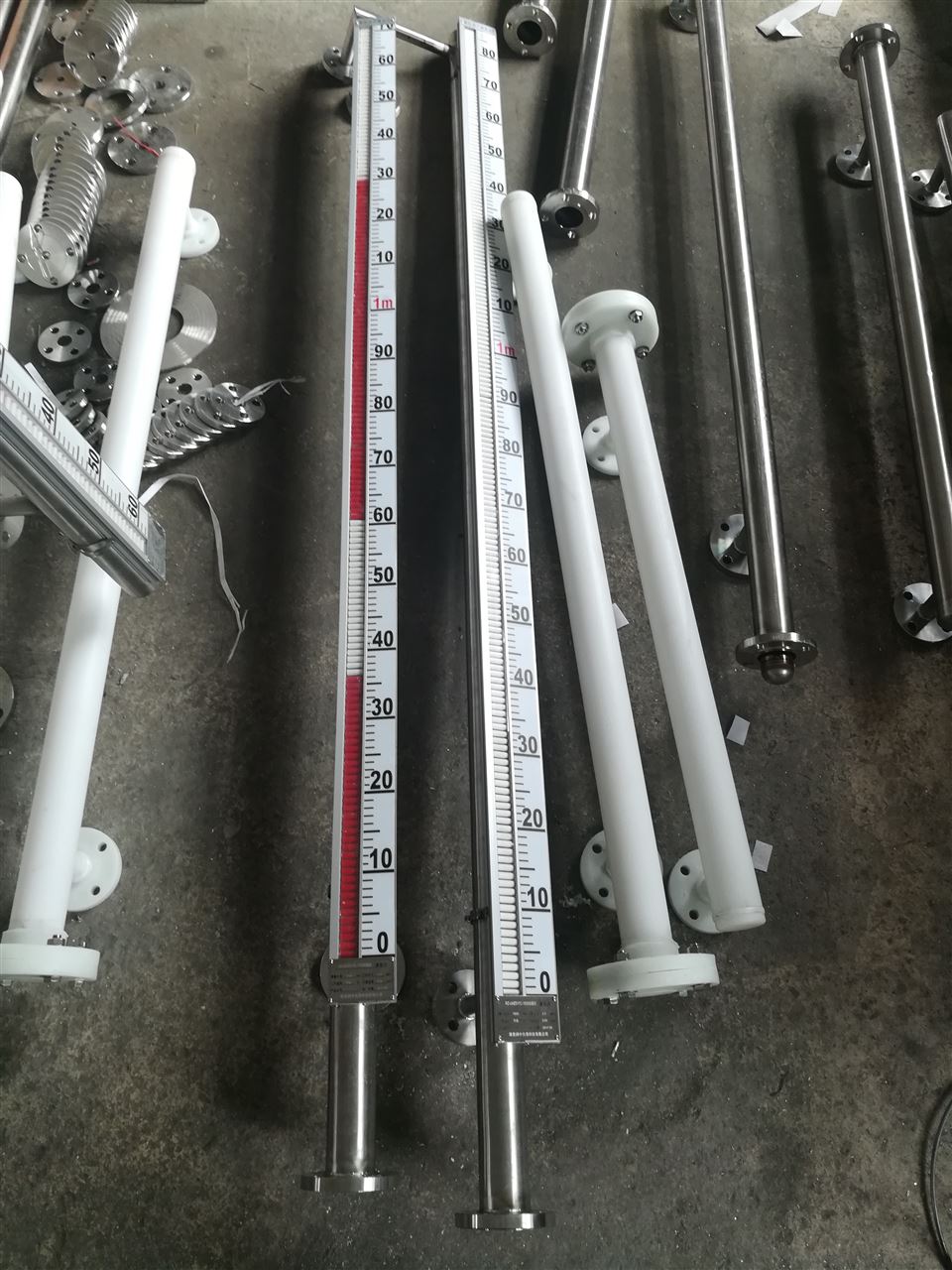

   污水液位計磁翻板液位計是我公司在長期生產板管式液位計基礎上，自行設計生產的內浮子式液位計。儀表的承壓零件 均使用 不銹鋼等材料，在結構設計上減少了密封結合面，使儀表的安全性、穩定性和可靠性實現突破。另外，液位顯示清晰醒目。同時，可以配合變送器使用，使信號輸出 多樣，并可以實現信號遠傳以及控制或報警。

      污水液位計幾乎可以適用與各種工業自動化控制過程中的液位測量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。

特點：
     測量范圍大，讀數直觀清晰；
     密封結合面少，不易滲漏,安全可靠；
     指示部分與被測介質完全隔離；
     易于安裝、維修方便。
測量范圍：0~6m(可定制更長)
測量精度：現場顯示±10mm   控制輸出±3mm
                    變送輸出±1.0%F.S
介質粘度：≤0.4Pa.S
介質密度：≥0.425g/cm3(液位)
                  密度差≥0.1gcm3(界面)
控制輸出：220V1A 無源開關
變送輸出：4~20mA(24V DC 供電)
介質溫度：-50~350℃
介質壓力：0~16MPa
環境條件：環境溫度-10~60℃  相對濕度≤85%
防護等級：IP65
工作原理與結構：
    磁性翻板（磁翻板）液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。在此基礎上，不斷擴大其使用范圍，延伸出多種類型的產品，在檢測液位的同時我們賦予它們更多的實用功能。
     污水液位計儀表都有一個容納浮球的腔體（稱為主體管或外殼）， 它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們 并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它 的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏 色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

     為了擴大它的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的 同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
磁翻板液位計的優點是結構和原理簡單，測量結果觀測非常直觀，并且結構堅固耐用，正常安裝后基本無需維護，利用密度差的原理可以用來測量兩種不同液體的界面（如油水混合物），與浮子液位計合并使用可輸出電流信號，可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。與介質直接接觸，浮球密封要求要嚴格，不能測量粘性較大的介質。目前在液位計使用領域使用***為廣泛。非常適用于對測量精度不是很高的儲罐、地罐等較大液體容器內使用，使用年限較長時磁性材料如退磁可以更換浮子繼續使用，維護相對簡單。
側裝型磁翻板液位計適用場所:
    1、適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
    2、適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等 、
    3、若電源中斷，現場磁性開關亦不受影響，準確性高。
    4、每1公分加一不同顏色的色片，使液位容易辨識。
    5、加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。

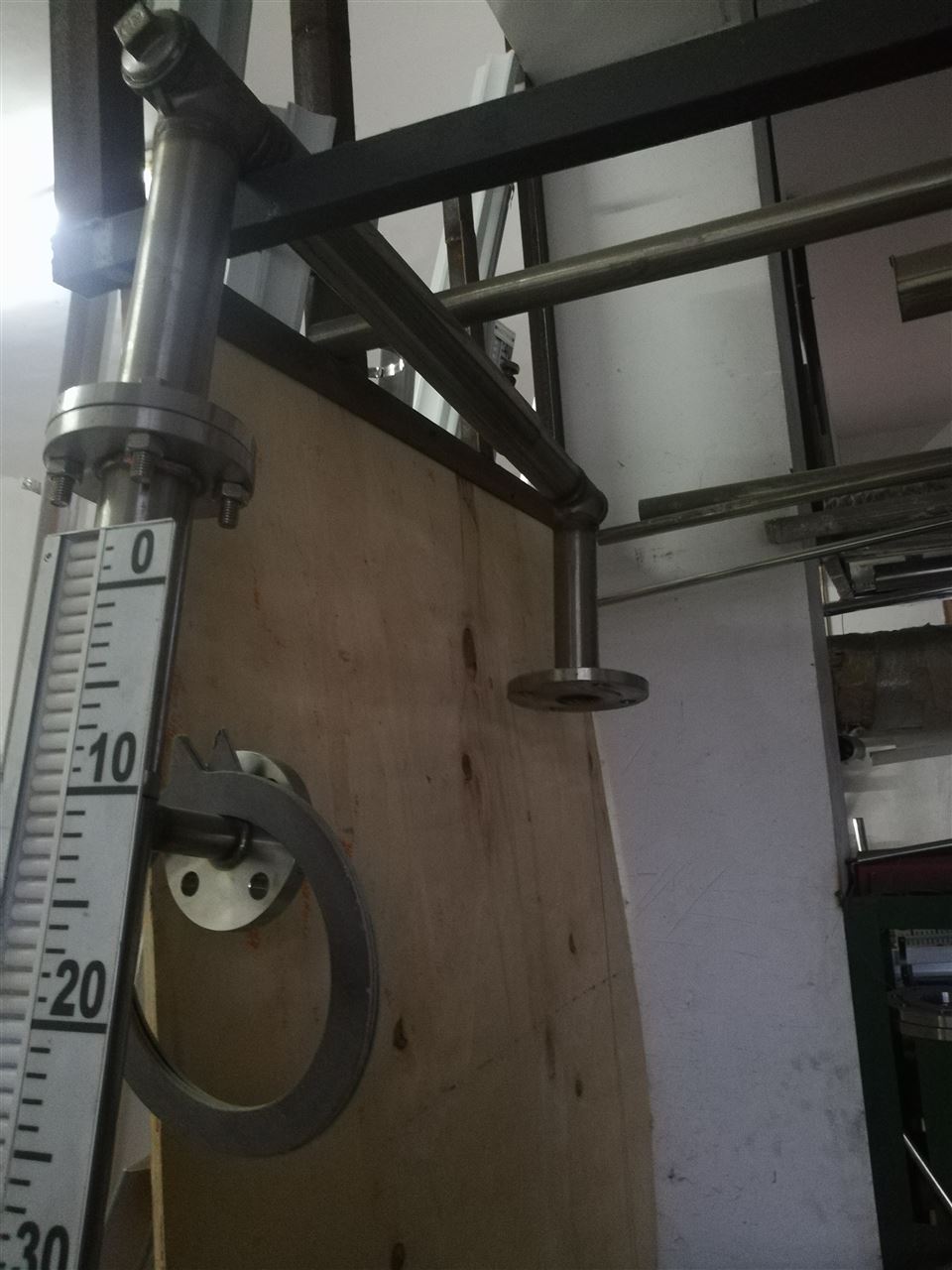

    側裝型磁翻板液位計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。側裝型磁翻板液位計是具有可靠的安全性儀表。由于具有磁性耦合隔離密閉結構。
    尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。側裝型磁翻板液位計具有就地顯示的直讀式特性。不需多組液位計組合。
    有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

系統投運至今, 運行一直穩定可靠, 控制準確度完全滿足設計要求, 減輕了工人巡檢次數, 杜絕了污水過多冒出污水池的現象, 既節省了成本, 又降低了能耗, 提高了效益, 完全實現了預期的目標, 達到了***初的設計要求。
